Двухпроводный V-образный эквивалент сети Rohde & Schwarz ENV216 предназначен для измерения кондуктивных электромагнитных помех, возникающих в сети питания от однофазных устройств.

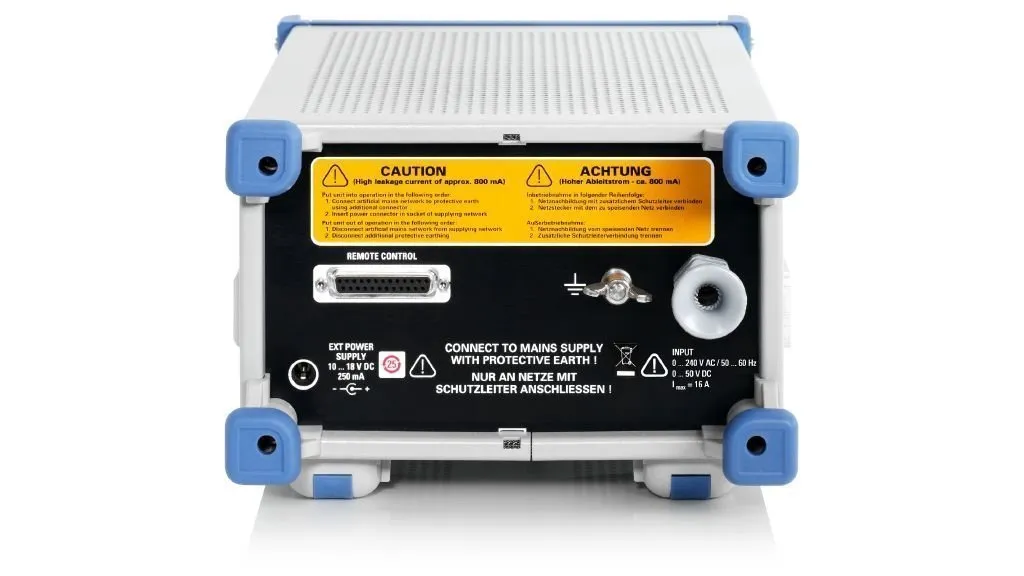

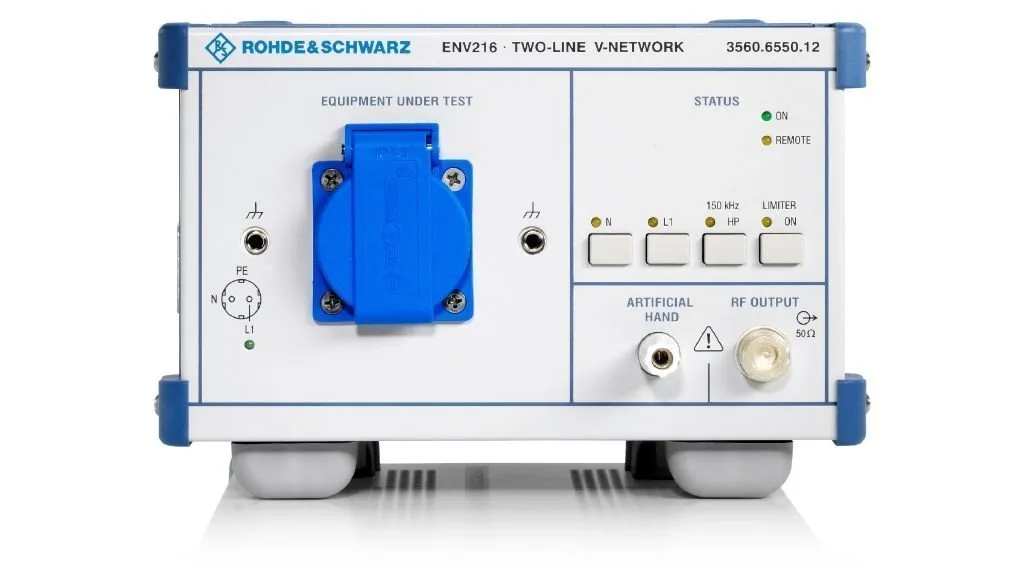

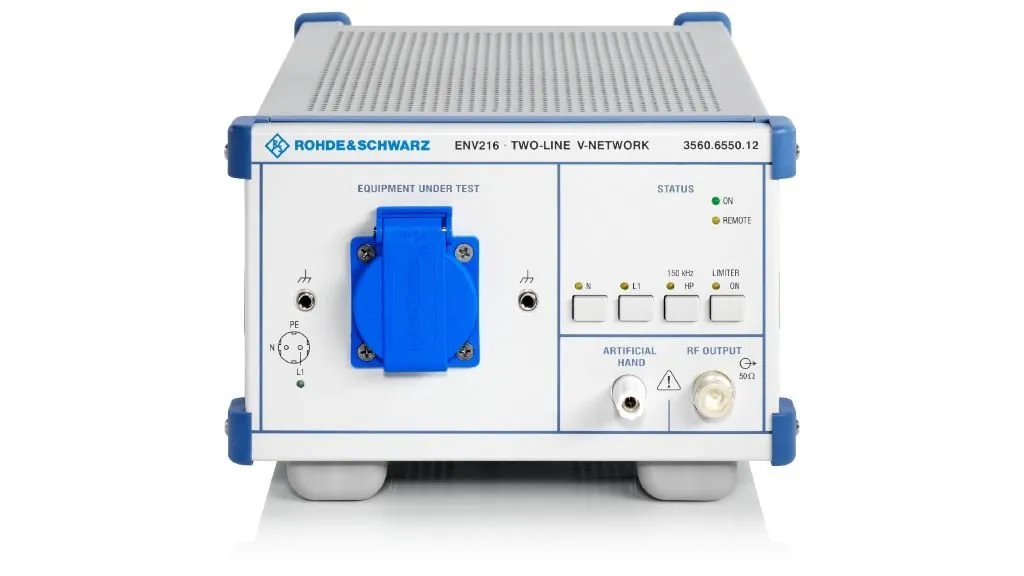

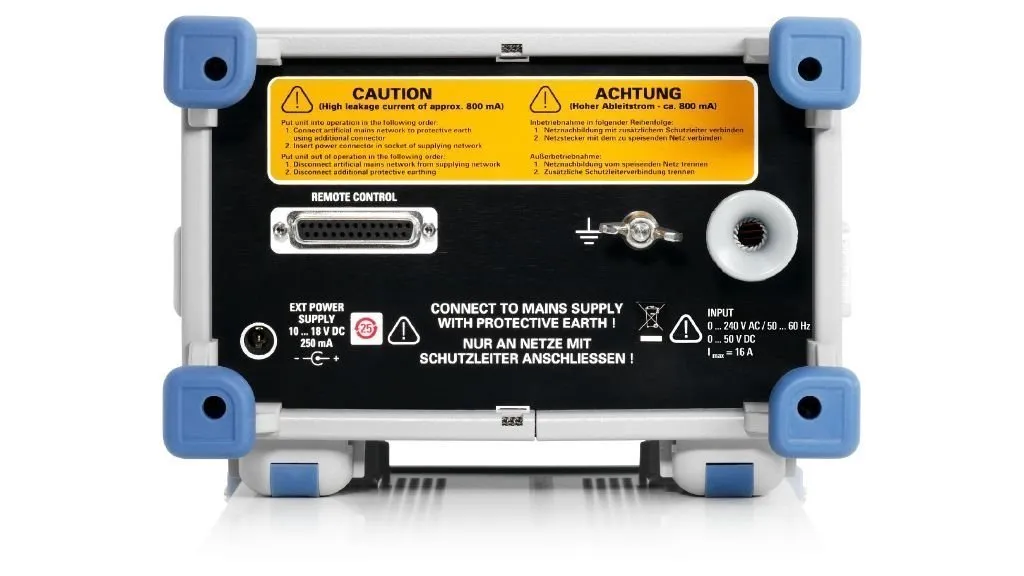

Конструктивно прибор выполнен в виде настольного моноблока, управление которым может осуществляться как в ручном режиме при помощи клавиш управления на передней панели, так и дистанционно с использованием сигналов TTL уровня. Для подключения к тестируемому оборудованию на лицевой панели расположена розетка с защитным заземляющим контактом. Доступны различные модели с системами разъемов в зависимости от страны.
Принцип работы эквивалента сети Rohde & Schwarz ENV216 заключается в передачи питающего напряжения от электросети к испытываемому техническому средству, являющимся источником индустриальных радиопомех, нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения приемником измерительным, анализатором спектра, селективным вольтметром.
Rohde & Schwarz ENV216 соответствует требованиям отраслевых стандартов CISPR 16-1-2 и EN 55016-1-2 для V-образных сетей с имитируемым импедансом (50 мкГн + 5 Ом) || 50 Ом в диапазоне частот от 9 кГц до 30 МГц, а также ANSI C63.4 в диапазоне частот от 150 Гц до 30 МГц.
Прибор внесен в Государственный реестр средств измерения под номером 60175-15.
