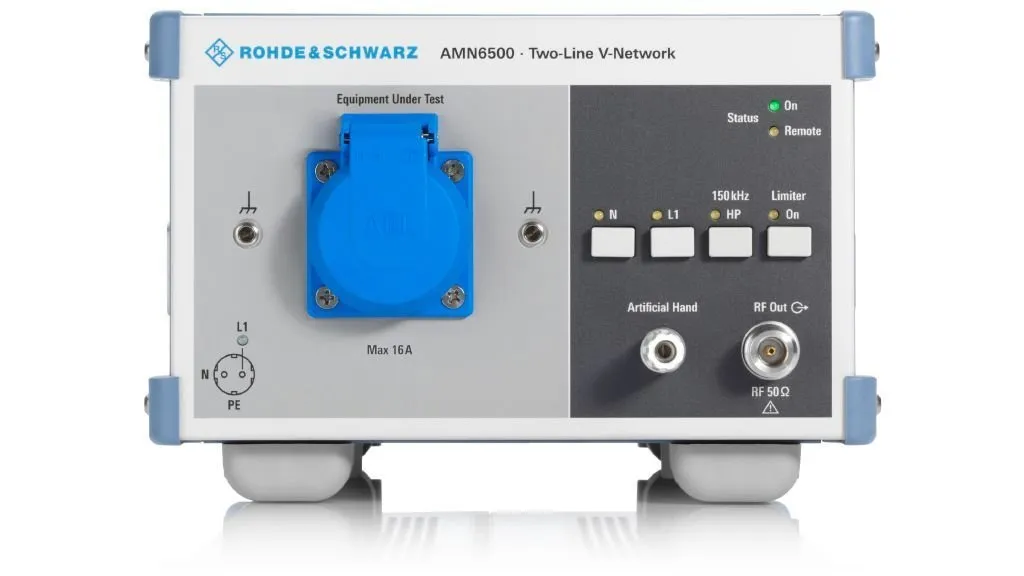

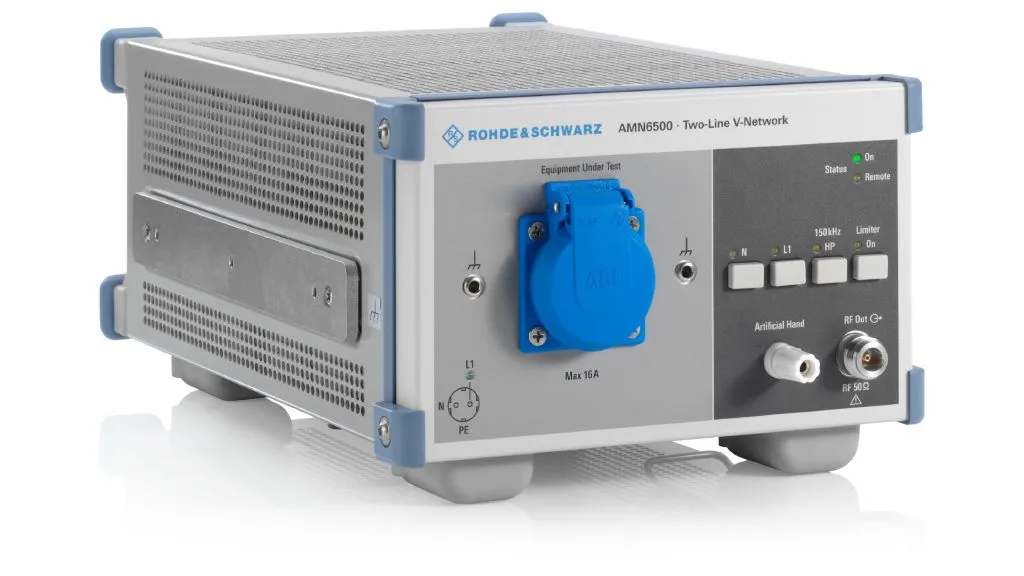

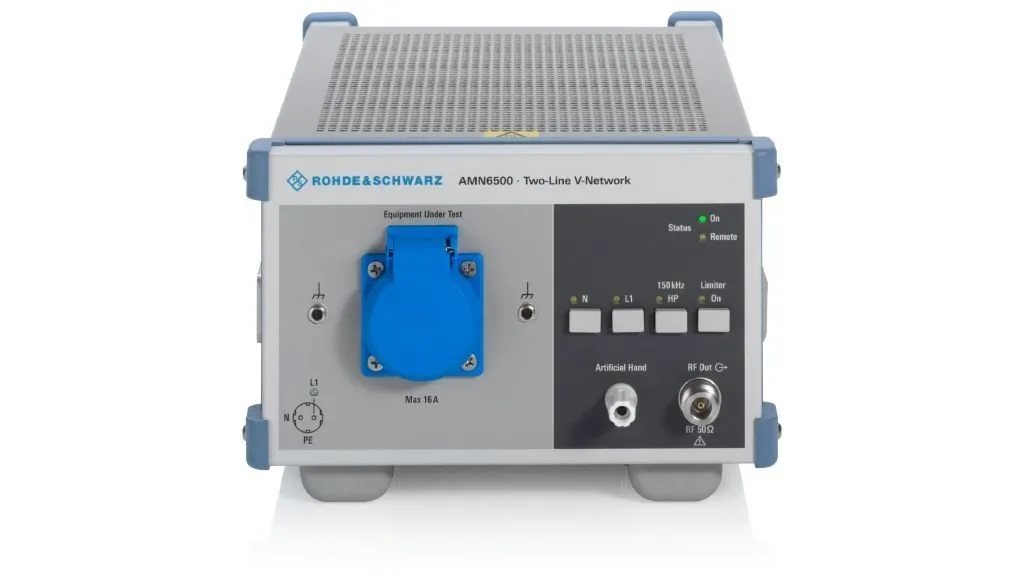

Двухпроводный V-образный эквивалент сети Rohde & Schwarz AMN6500 предназначен для имитации рабочих параметров сети питания тестируемых устройств (EUT). Прибор обеспечивает полное сопротивление (50 мкГн + 5 Ом) || 50 Ом (ном.) в диапазоне частот от 9 кГц до 30 МГц. Для подключения тестируемого устройства предусмотрена розетка с контактами защитного заземления.
Благодаря компактной конструкции и малому весу эквивалент сети R&S AMN6500 идеально подходит для часто меняющихся приложений, в частности для измерения напряжения помех на однофазных приборах как в лаборатории, так и на месте. Эквивалент этого типа производят высокие токи утечки из-за их конструкции, соответствующей стандартам. Поэтому очень важно, чтобы они были подключены к системе защитного заземления с низким сопротивлением. В особых случаях следует использовать разделительный трансформатор.
Если тестируемое устройство работает от напряжения переменного тока от 90 В до 240 В частотой от 50 до 60 Гц, рабочее напряжение для внутренней логической схемы эквивалента сети получается непосредственно от сети переменного тока. Если же испытуемое оборудование работает от напряжения переменного тока до 90 В или от постоянного напряжения до 28 В, логическая схема питается от внешнего подключаемого источника питания, который входит в стандартную комплектацию устройства.
