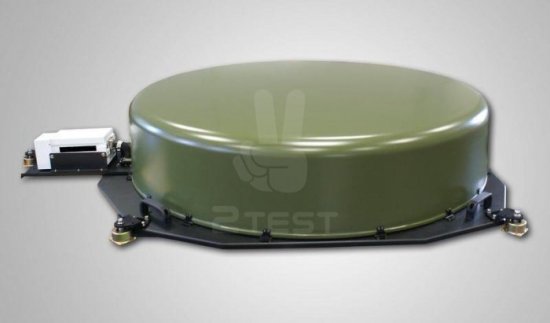

Абонентские мобильные спутниковые станции для работы в движении типа «SOTM»
Мобильные спутниковые станции построены на технологии VSAT и предназначены для организации широкополосных спутниковых каналов связи для передачи данных, телефонной связи (в том числе IP-телефонии), видеоконференцсвязи, доступа в интернет, объединения территориально-распределенных локальных сетей в единую корпоративную сеть предприятия, предоставления услуг удаленного мониторинга и управления технологическими и производственными процессами предприятий и т.д. Станции представляют собой результат полностью отечественной разработки и производятся в России.Мобильные ЗССС позволяют работать в диапазонах «Ku» и «C», а также в СВЧ-диапазонах («X» и «Kа») при подключении дополнительного оборудования. Антенные системы мобильных ЗССС типа «SOTM» могут состоять из зеркальных антенн и фазированных антенных решеток (ФАР).
Станции «SOTM» позволяют работать с отечественными и зарубежными спутниками, расположенными на геостационарной орбите (ГСО) и могут быть модернизированы для работы с аппаратами на высокоэллиптической орбите (ВЭО). Это позволяет обеспечить надежную стационарно-мобильную связь в северных широтах России.
Спутниковые станции полностью автоматизированы, расчет необходимых параметров, и наведение на спутник происходят автоматически с помощью одного нажатия менее чем за 5 минут. Кроме того, станции позволяют наводиться на спутник в электромеханическом и механическом ручном режимах, что позволяет сохранить работоспособность ЗССС в нештатных ситуациях.
Оконечное оборудование подключается к ЗССС по витой паре или ВОЛС по технологии Ethernet, что обеспечивает максимальную гибкость и простоту. Модемное оборудование размещается на антенном посту ЗССС, это размещать спутниковую станцию далеко от оконечного оборудовния. Электропитание станции может осуществляться как по кабельной линии 220 В, идущей от аппаратной связи так и от быстросъемных аккумуляторных батарей (АКБ) глубокого разряда.
Станции «SOTM» могут работать в топологиях «точка-точка» и «Звезда» (через хаб). Устройства используют сетевой режим связи с применением протокола TDM/TDMA и динамическим распределением трафика между абонентскими ЗССС, а также с возможностью введения приоритетов в сети передачи данных. Возможна организация сети по децентрализованной топологии «Full Mesh».
Устройства поставляются в двух вариантах: климатическом и механическом, обеспечивающим их работу в самых суровых условиях эксплуатации. Станции могут применяться как в гражданских, так и силовых структурах: для обеспечения высокоскоростной связью, не зависящей от расстояния в местах проведения боевых действий и специальных мероприятий, для обеспечения телефонии, передачи данных (в том числе и боевого управления), проведения защищенных сеансов видеоконференцсвязи, передачи картографической и геодезической информации и т. д.
Основные характеристики
|
Эквивалентный диаметр: 0,6 м; Диапазон рабочих частот: на приём от 10,7 до 12,75 ГГц, на передачу: от 13,75 до 14,5 ГГц; Размеры станции в сложенном виде: 1,73 х 0,88 х 0,47 м ( ДхШхВ).; Рабочая температура: от -40 до +55 градусов Цельсия; Интерфейс тракта приема: N (f); Интерфейс тракта передачи: WR75; Масса (без BUC): 56 кг; Восстановление захвата спутника после блокировки видимости КА до 20 минут: не более 10 секунд; Холодный старт (первоначальный захват спутника): менее 30 секунд; Автоматическое наведение и сопровождение космических аппаратов; Диапазон угловых перемещений антенны: по азимуту - N*360°, по углу места - (0°-90°) ±2°, по поляризации - от 0 до 180° или ±90°; Тип ОПУ антенны: азимутально-угломестное; Кроссполяризационная развязка по оси диаграммы направленности (ДН) антенны: не менее 30 дБ; Добротность G/T: не менее 12 дБ/К; Коэффициент усиления антенны, дБ: на приём: 35 дБ, на передачу 36 дБ; |
