Комплекс температурного контроля разработан для автоматизации процессов и онлайн мониторинга температурного состояния контактных соединений, отходящих линий, токоведущих шин электрооборудования.
Характеристики
-
Сбор и визуализация данных о температуре;
-

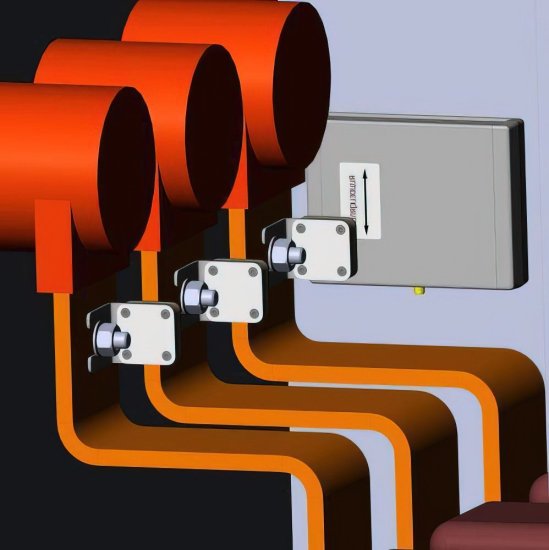

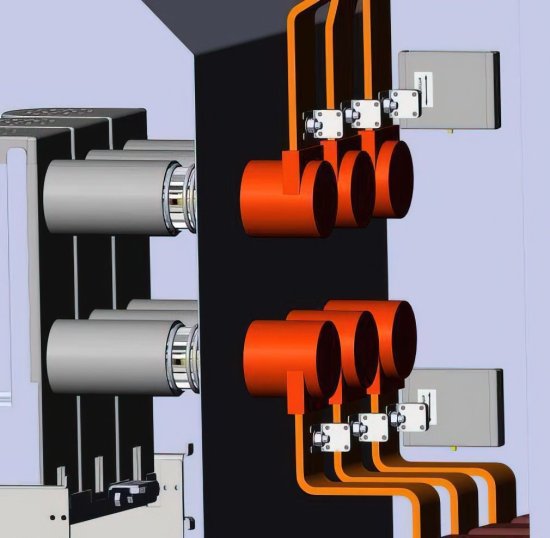

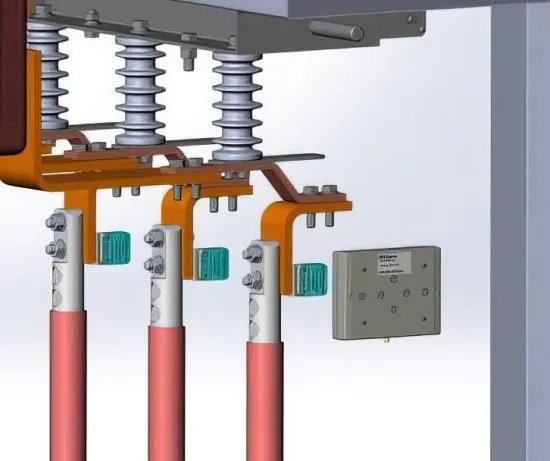

Крепление датчика на токоведущую шину;
-
Высокая точность измерения температуры +/-1°C;
-
Устойчивость к прямым разрядам и перегреву до 350+°C;
-
Отсутствие электроники и элементов питания.
Преимущества
-
Работа в автоматическом режиме;
-
Устойчивость к электромагнитным помехам, загрязнению и пыли;
-
Не требуют обслуживания и замены элементов питания;
-
Интеграция с другими системами.
Датчики температуры

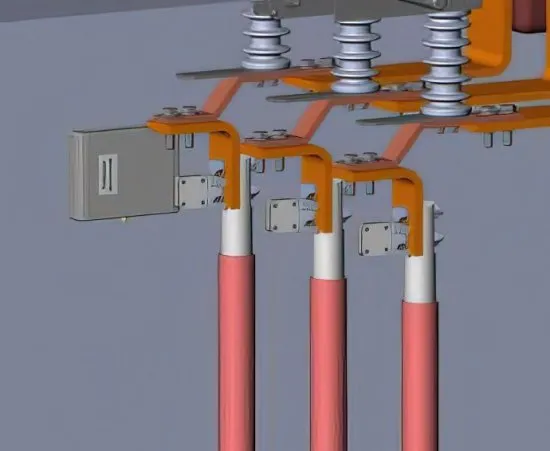

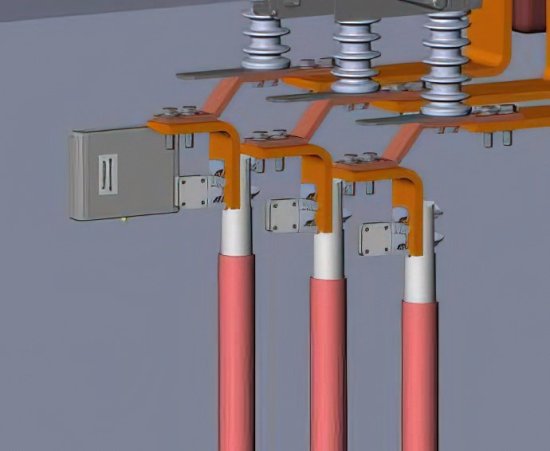

Датчики температуры — пассивные датчики температуры, которые можно установить непосредственно на токоведущую часть, находящуюся под напряжением.
Система мониторинга ПАК «ПрофиВижн» — идеальное решение для непрерывного мониторинга в режиме реального времени точек, потенциально имеющих риск перегрева в оборудовании среднего напряжения (например, шины и токопроводы, контакты выключателя и кабели).
Технология поверхностных акустических волн (ПАВ) позволила реализовать полностью беспроводной пассивный (не требующий питания) датчик непрерывного контроля температуры.
Датчики ПАВ были специально разработаны для объектов электроэнергетики с базовыми уровнями изоляции до 220 кВ.
Преимущества
-
Источник питания не требуется (пассивный);
-
Предназначен для установки на токоведущие части под напряжением;
-
Срок службы более 20 лет;
-
Компактный размер и простота установки;
-
Комплекс внесен в госреестр средств измерений;
-
Полностью российская разработка и производство.
Диагностика дефектов на ранней стадии
Температура — универсальный параметр, который отражает состояние электрооборудования.
Изменение температуры — первый из показателей неисправного состояния оборудования.
Диагностика состояния

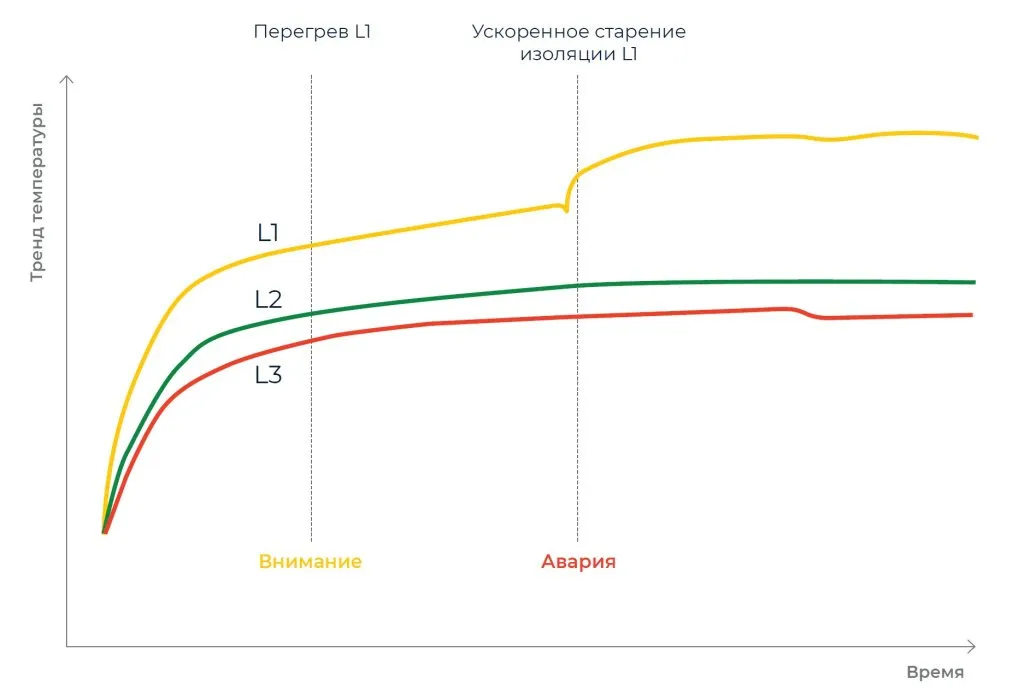

Температурный мониторинг
Алгоритмы решений ПАК «ПрофиВижн» правильно сочетают два принципа:
-
Сравнение температуры: отслеживание температурных различий между фазами (результаты измерений и анализа доступны локально и удаленно);
-
Влияние температуры: сравнение контролируемой температуры с температурой окружающей среды, детектируя перегрев даже при низкой нагрузке.

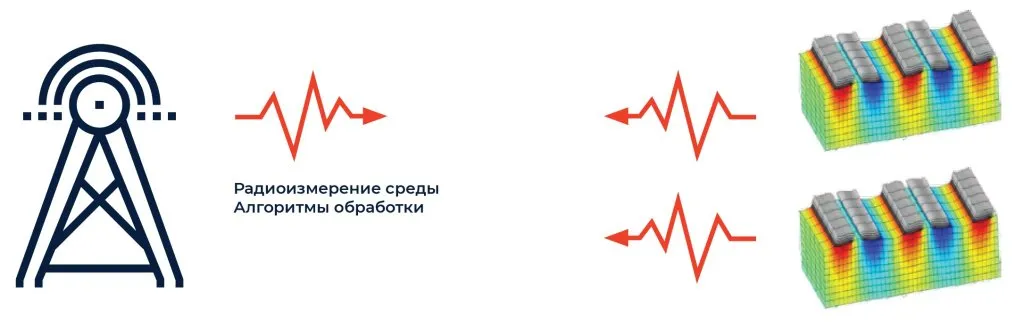

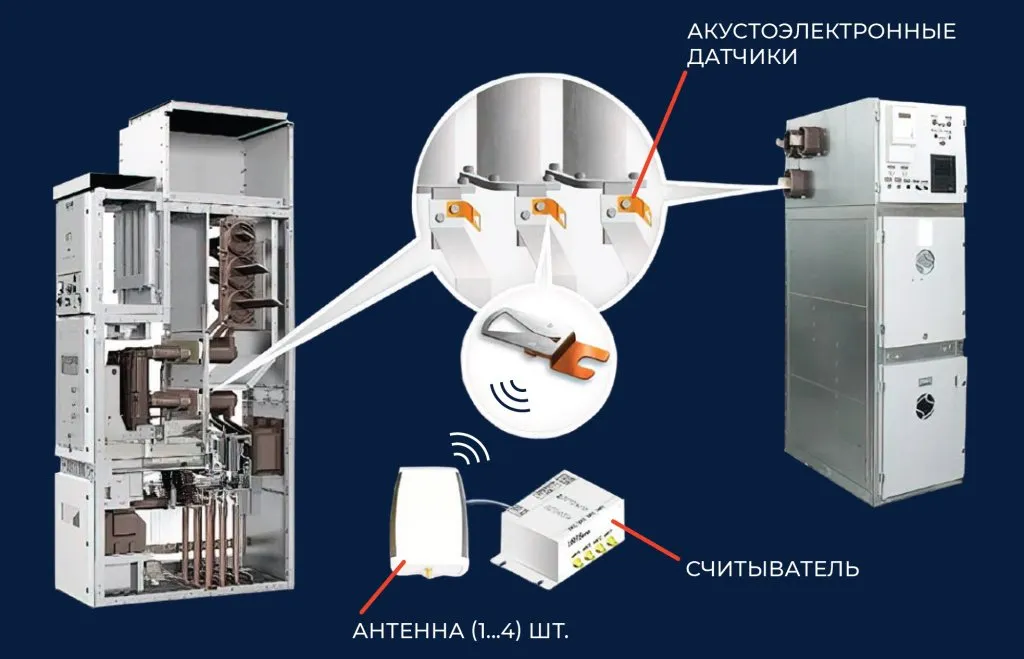

Принцип работы
Акустоэлектроника + радарные технологии + обработка
Считыватель
-
Непрерывно посылает радиосигнал (2.4 ГГц)
-
«Опрашивает» датчики (до 10 шт.)
-
Обрабатывает сигнал в микроволновом диапазоне и измеряет параметры среды
Акустоэлектронный датчик
-
Радиосигнал на датчике конвертируется в поверхностно- акустические волны благодаря пьезоэффекту
-
Волны модулируются в зависимости от изменения параметров окружающей среды (температура, магнитное поле)

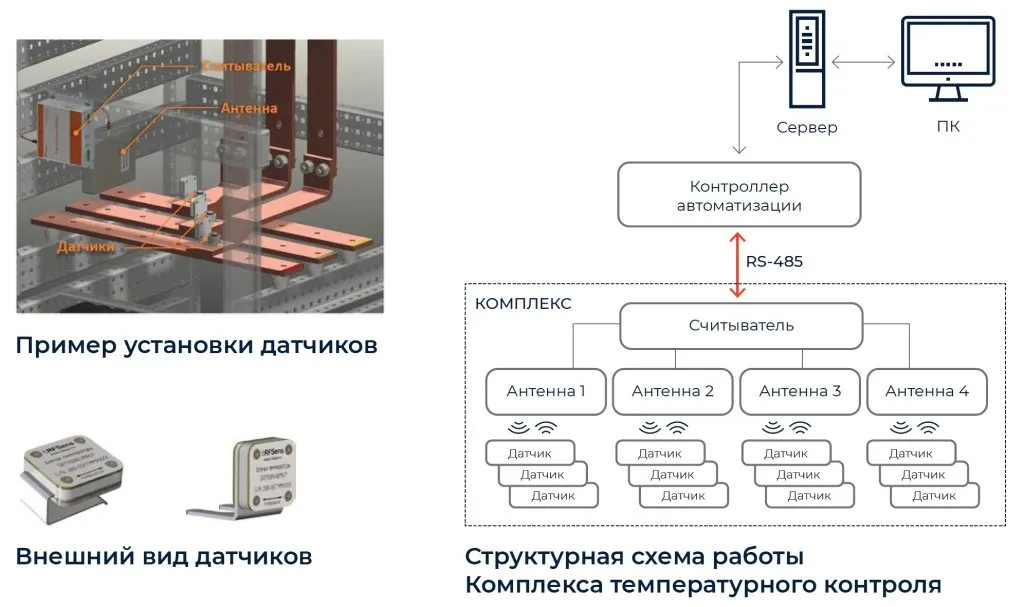

Измерительные комплексы
Система сбора данных

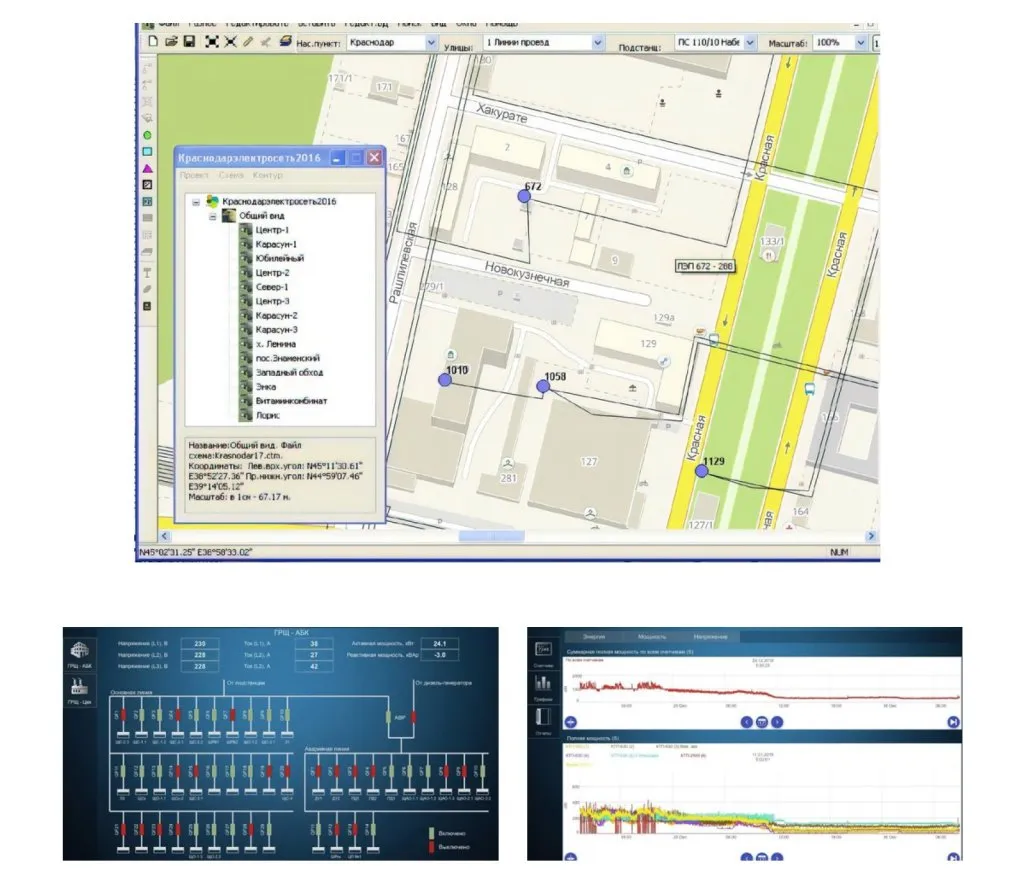

Программное обеспечение верхнего уровня
Применение отечественной IIoT платформы:
-
Автоматизация техпроцессов на предприятии;
-
Синхронизация с ГИС;
-
Низкая стоимость.

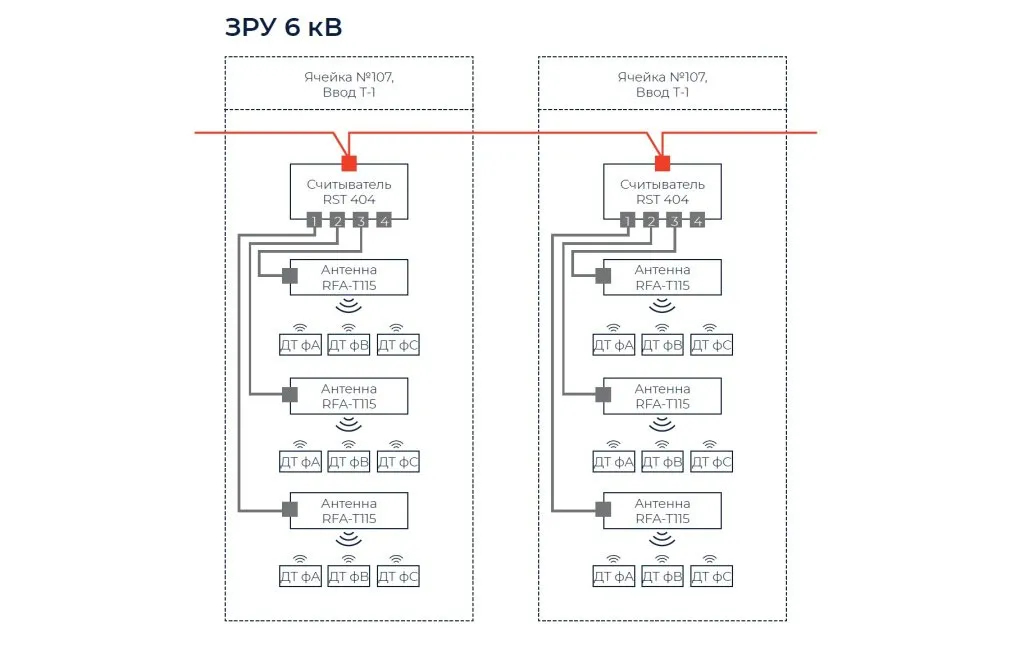

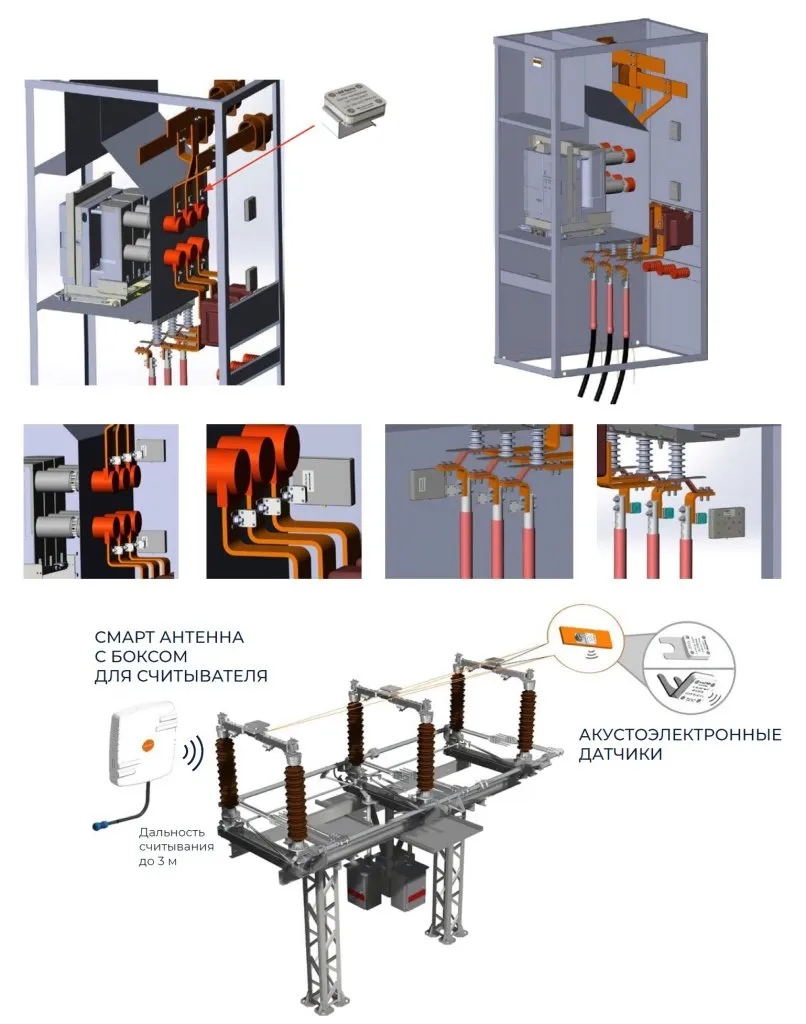

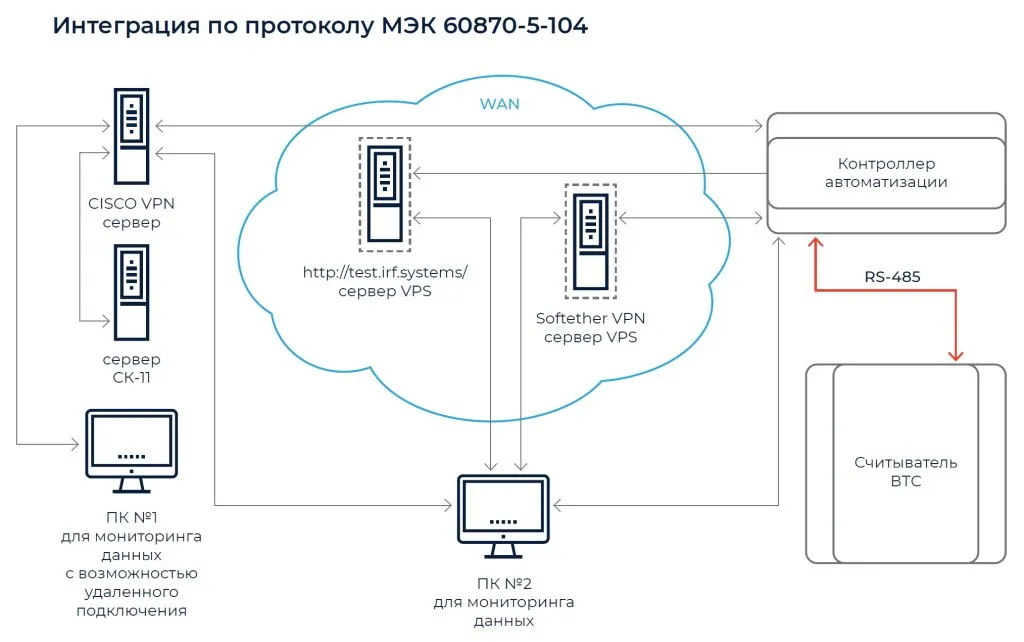

Примеры интеграции комплекса

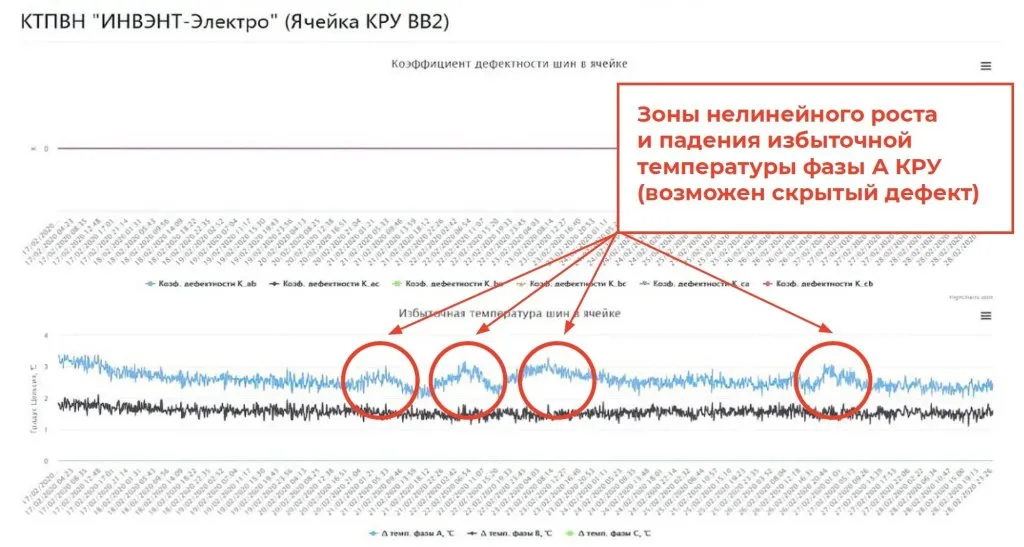

Диагностирование электрооборудования
Расширенные функции предиктивной аналитики:
-
Применение алгоритмов технического диагностирования электрооборудования согласно нормативно-техническим документам, стандартам организации, в частности РД 153-34.0-20363-99, 34.45-51.300-97, МЭК 60354 (1991), ГОСТ 14209-97 и т. д. (коэффициенты дефектности, избыточные температуры и т.д.);
-
Разработка и применение матриц технического состояния и экспертно-диагностической модели, составленной совместно с Заказчиком;
-
Контроль в режиме онлайн временных изменений диагностических параметров матрицы.
