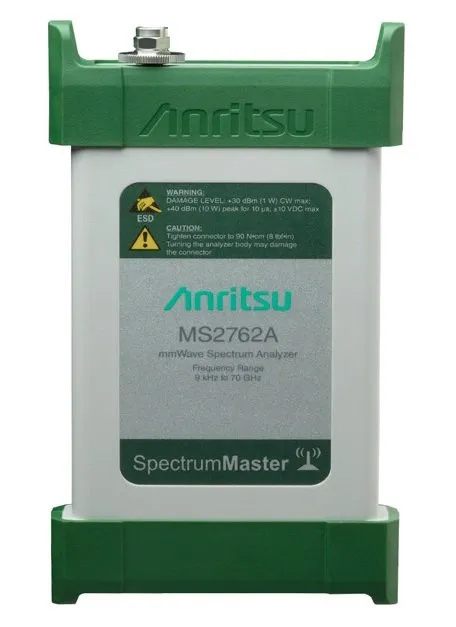

Anritsu MS2762A – анализатор спектра из линейки Spectrum Master, предназначенный для решения задач, связанных с измерением параметров и анализом сигналов в диапазоне частот от 6 ГГц до 170 ГГц (8 моделей с различным верхним пределом). Устройства отличаются высокой производительностью, лучшим динамическим диапазоном, скоростью развертки и точностью амплитуды.
Широкий динамический диапазон более 108 дБ и средний уровень собственных шумов (DANL) от -142 дБм до -122 дБм удовлетворяют самым высоким требованиям к чувствительности измерений.
Запатентованная компанией Anritsu технология нелинейной линии передачи (NLTL) позволила значительно уменьшить габариты устройства, снизить стоимость, повысить производительность и преодолеть барьеры, характерные для традиционных устройств.
Предельно малый размер прибора обеспечивает прямое подключение практически к любому тестируемому устройству, устраняя необходимость в использовании дорогих кабелей и возникающие при этом потери.
Частотное покрытие до 170 ГГц позволяет проводить исследования и разработки во всем спектре диапазона D, а также в передовых приложениях миллиметрового диапазона, таких как радиоастрономия, технологии автомобильных радаров, тестирование диаграмм направленности антенн и многое другое.
Все устройства семейства Anritsu MS2762A получают питание через интерфейс USB при подключении к управляющему ПК, ноутбуку или планшету на базе ОС Windows, что делает их уникально гибкими для использования в лабораториях, на производстве и в полевых условиях. Минимальные требования, предъявляемые к ПК для работы с анализаторами Anritsu MS2762A: разрешение дисплея более 1280 x 720 / 1280 x 800 (16:9 / 16:10), операционная система Windows 7, 8.1, 10, процессор Quad Core i7 четвертого поколения или выше, 16 GB RAM, жесткий диск 128 GB, USB 3.0 Type C.
Основные характеристики
|
Работа в миллиметровом диапазоне (радиоастрономия, 802.11ad, автомобильные радары, спутниковая связь и др.); Ултракомпактный размер позволяет подключаться непосредственно к измеряемым устройствам; Измерение: мощности канала, мощности по соседнему каналу, ширины занимаемой полосы частот; До 6 трассировок, 3 детекторов и 12 маркеров; Средний уровень собственных шумов, DANL: -142/-141/-141/-136/-129/-122 дБм на 40/70/90/110/145/170 ГГц; Разрешение по полосе пропускания (RBW): 1 Гц – 3 МГц; Динамический диапазон: >108 дБ (тип.зн. на 70 ГГц); Фазовый шум: -98 дБ/Гц при 7 ГГц, типичный; Внешняя опорная частота: 10 МГц; Точность амплитуды: ±0,5 дБ, тип. (от +20°C до +30°C); Точность частоты опорного генератора: ±0,2·10⁻⁶ (25°C ± 25°C) + старение (±1,0·10⁻⁶ в год); Соответствие EMC 2014/30/EU, EN 61326:2013, CISPR 11/EN 55011, IEC/EN 61000-4-2/3/4/5/6/8/11, Low Voltage Directive 2014/35/EU, Safety EN 61010-1:2010, RoHS Directive 2011/65/EU; Соответствие стандартам: MIL-PRF-28800F Class 3, MIL-PRF-28800F Section 4.5.6.3, MIL-STD-810G, Method 511.5, Procedure 1; Интерфейс USB 3.0 Type C; Диапазон рабочих температур: от 0ºC до +50ºC; Габариты: 155 x 84 x 27 мм; Масса: 255 г; |
