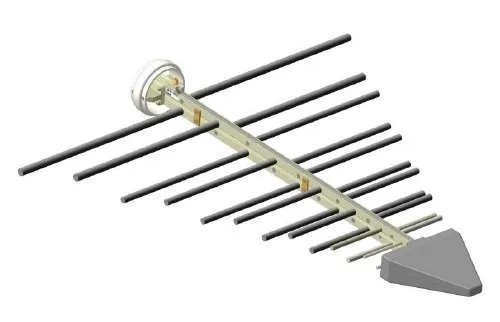

Измерительная логопериодическая антенна П6-122М2 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 300 до 6 000 МГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Имеет широкий диапазон рабочих частот. Весь частотный диапазон перекрывается одной антенной, без дополнительной коммутации. Ширина диаграммы направленности антенны слабо зависит от частоты. Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства). Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности. По требованию заказчика может изготавливаться во влагозащитном исполнении в соответствии с стандартом IP67. Имеет различные варианты крепления. Может использоваться как элемент многолучевых антенных решеток. Поставляется с поверочным сертификатом.
Основные характеристики
Диапазон частот 300-6 000 МГц
Коэффициент усиления ≥ 4,0 дБ
КСВН типовое 2,0
Поляризация линейная
Пределы погрешности Ку ± 2,0 дБ
Тип СВЧ соединителя SMA
Габариты 786*659*33 мм
Масса 1,5 кг
Диапазон рабочих температур -40 + 65 С
|
Тип Антенны
|
Логопериодическая |
