Эквивалент сети Rohde & Schwarz ESH3-Z6 предназначен для измерений кондуктивных электромагнитных помех от однофазных устройств в низкоомной сети питания в соответствии с ГОСТ Р 51318.25-2012.
Принцип работы прибора заключается в обеспечении передачи питающего напряжения от сети электропитания к тестируемому объекту (техническое средство, являющееся источником индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения с помощью анализатора спектра, измерительного приемника, селективного вольтметра.
Однопроводный V-образный эквивалент сети питания Rohde & Schwarz ESH3-Z6 обеспечивает имитированный импеданс 5 мкГн || 50 Ом согласно стандартам CISPR 25 / EN 55025, а также DEF-STAN 59-411 и DO-160 в диапазоне частот от 100 кГц до 200 МГц. В соответствии с военным стандартом MIL-STD-461 прибор является альтернативой для меньших платформ, где распределение питания осуществляется менее чем на 50 метров, например, таких как истребители.
Устройство Rohde & Schwarz ESH3-Z6 способно работать с непрерывным током до 100 А, а также может выдерживать импульсные значения тока до 500 А в течение не более 30 с.
В однопроводном V-образном эквиваленте сети питания Rohde & Schwarz ESH3-Z6 предусмотрены индукторы с воздушным сердечником и винтовые контакты большой площади для подключения к тестируемому оборудованию с малым импедансом, а также присутствует источник питания с кабельными наконечниками. Для защиты от случайного контакта предусмотрены пластиковые крышки.

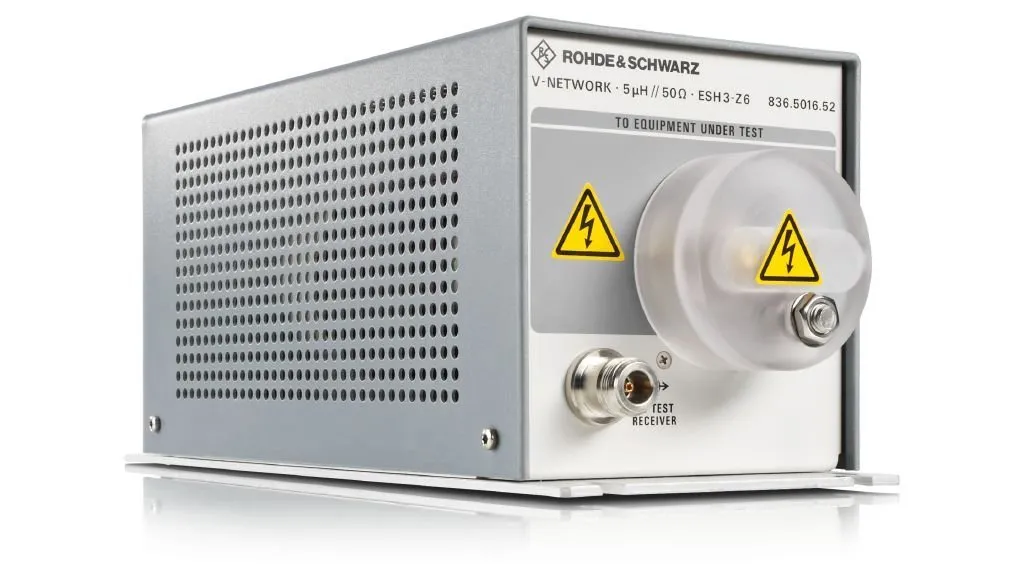

Конструктивно эквивалент сети Rohde & Schwarz ESH3-Z6 выполнен в виде моноблока без клавиш управления. Разъемы для подключения объекта испытаний и измерительного приемника находятся на передней панели прибора. На задней панели расположен разъем для подключения к сети питания.
Прибор внесен в Госреестр средств измерения под регистрационным номером типа СИ: 76749-19.
