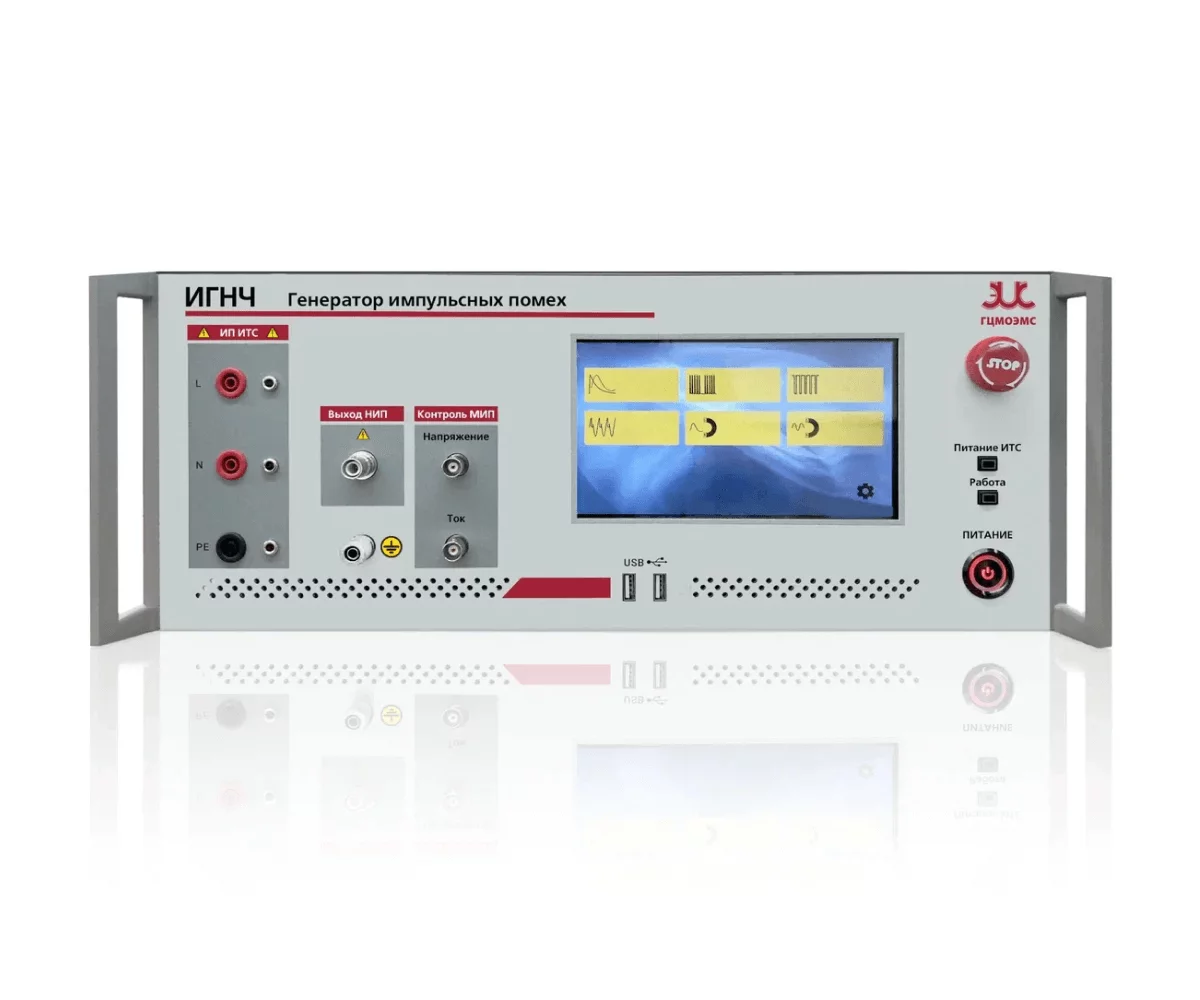

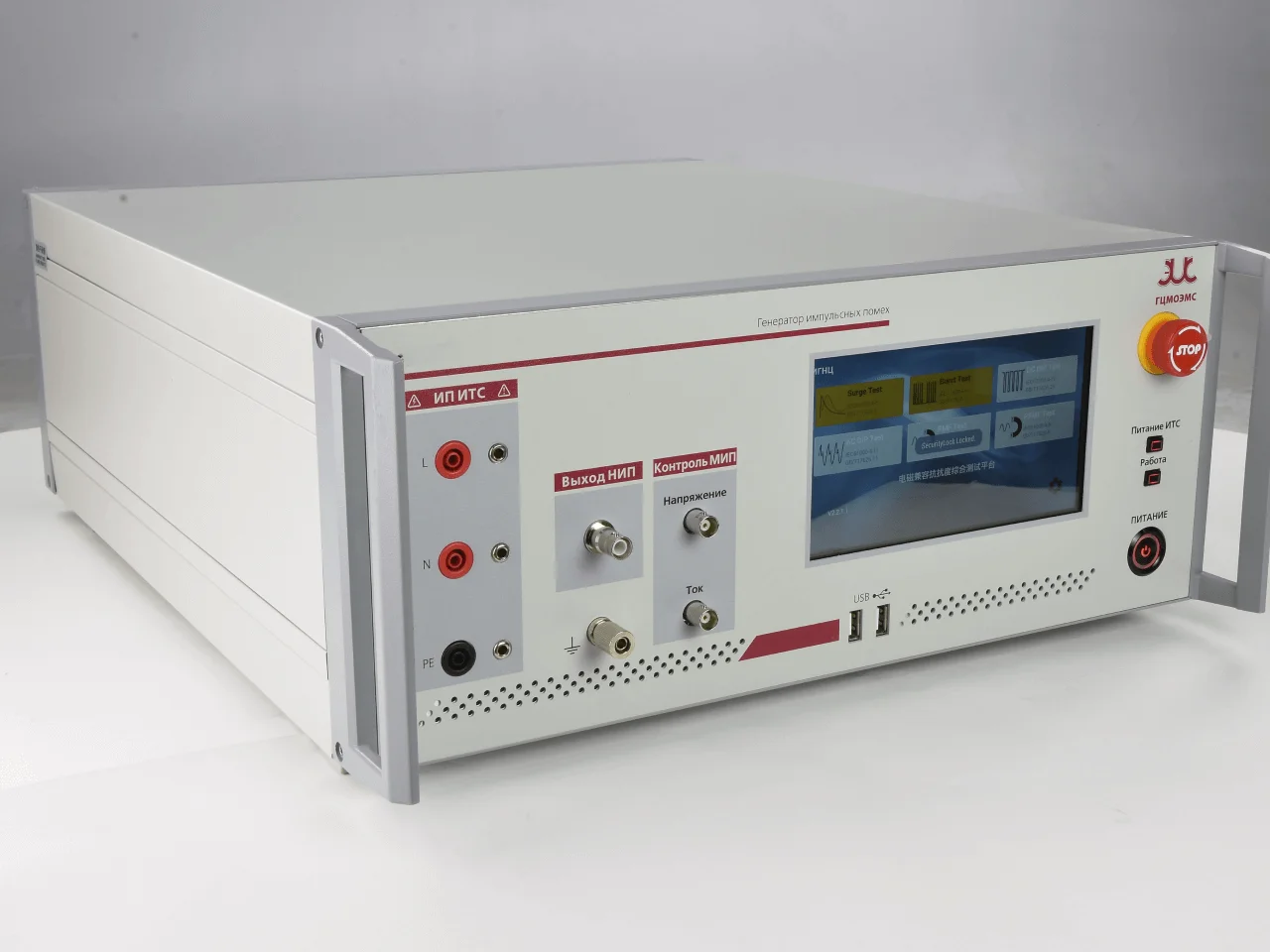

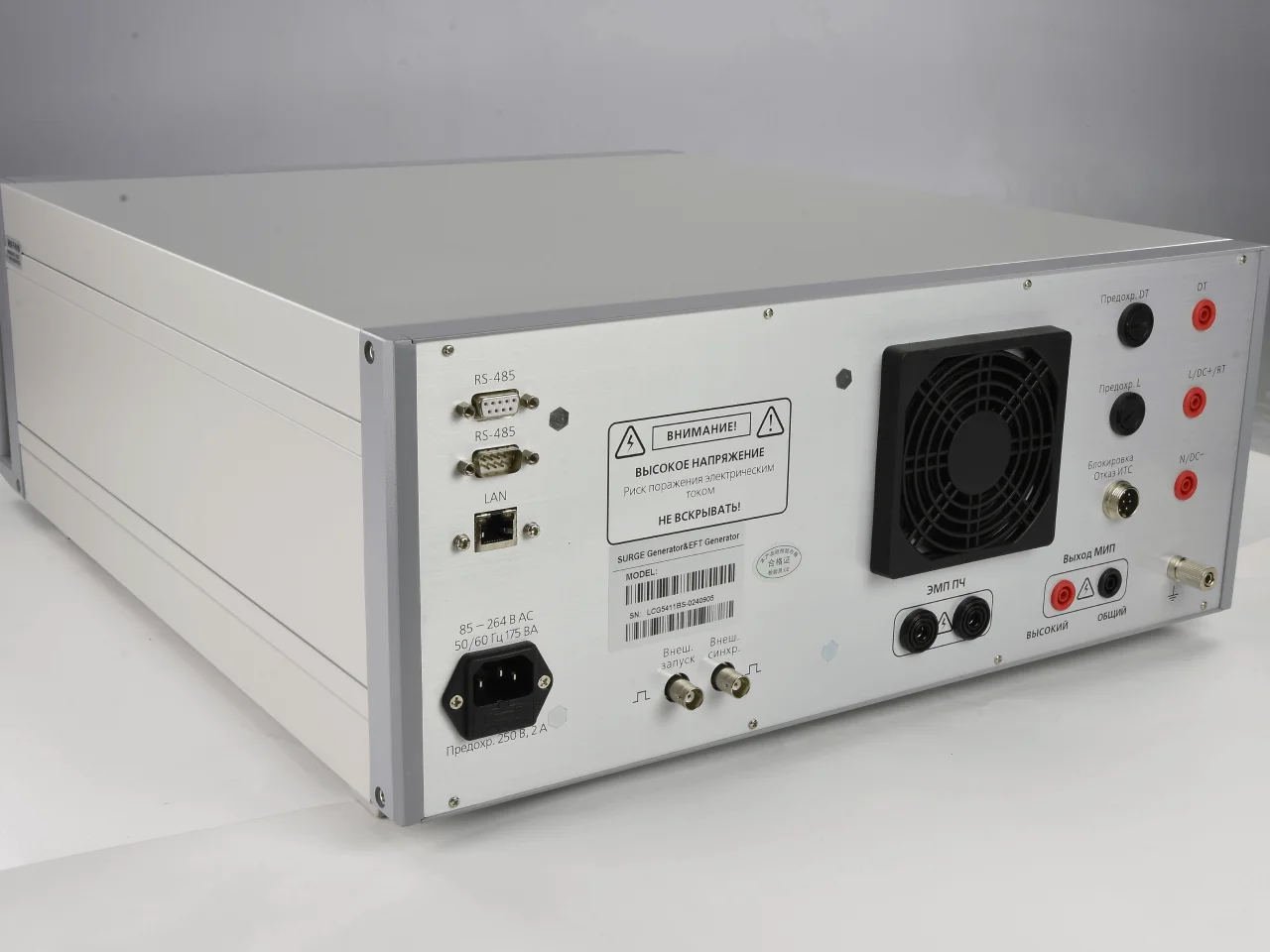

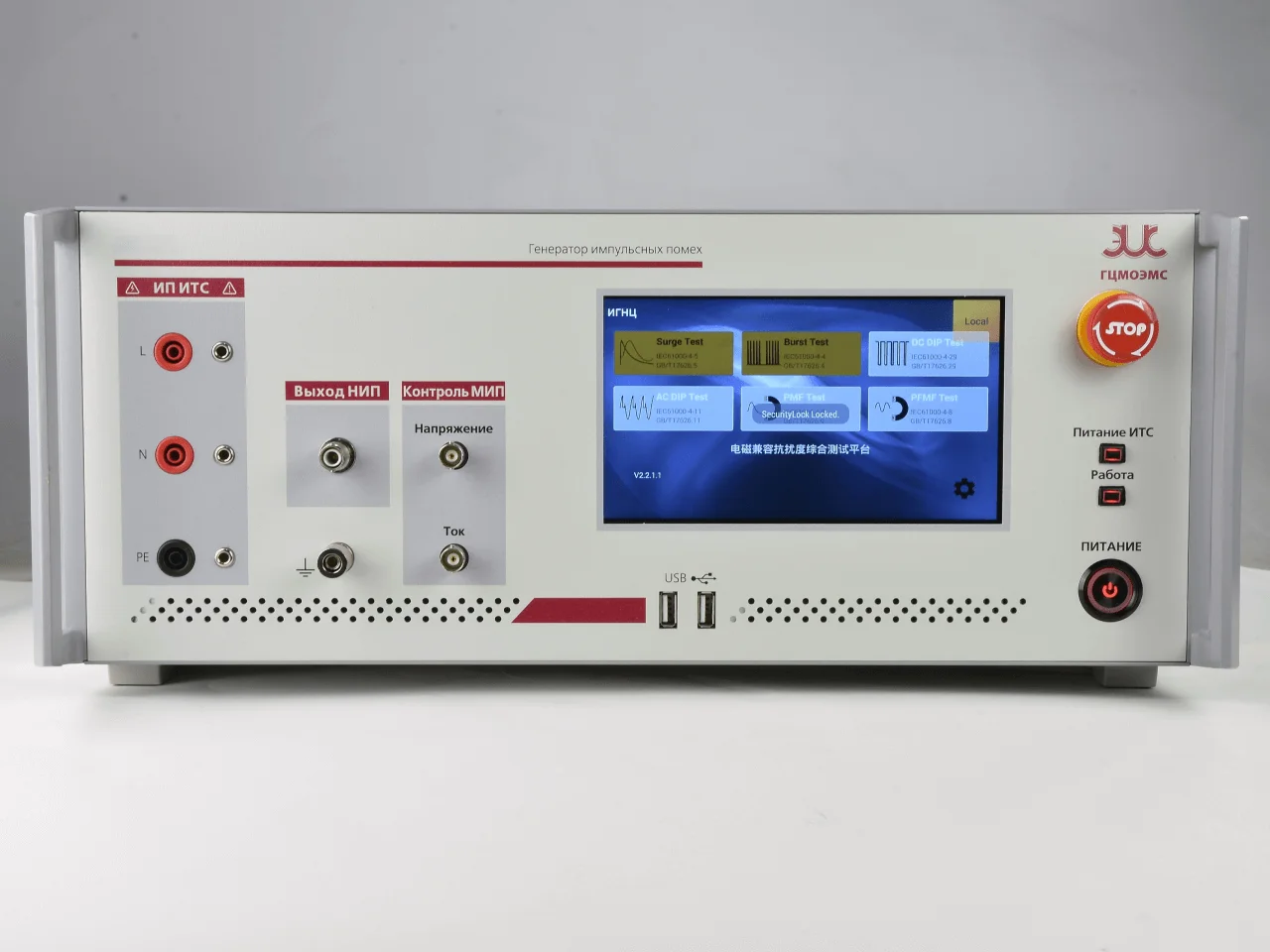

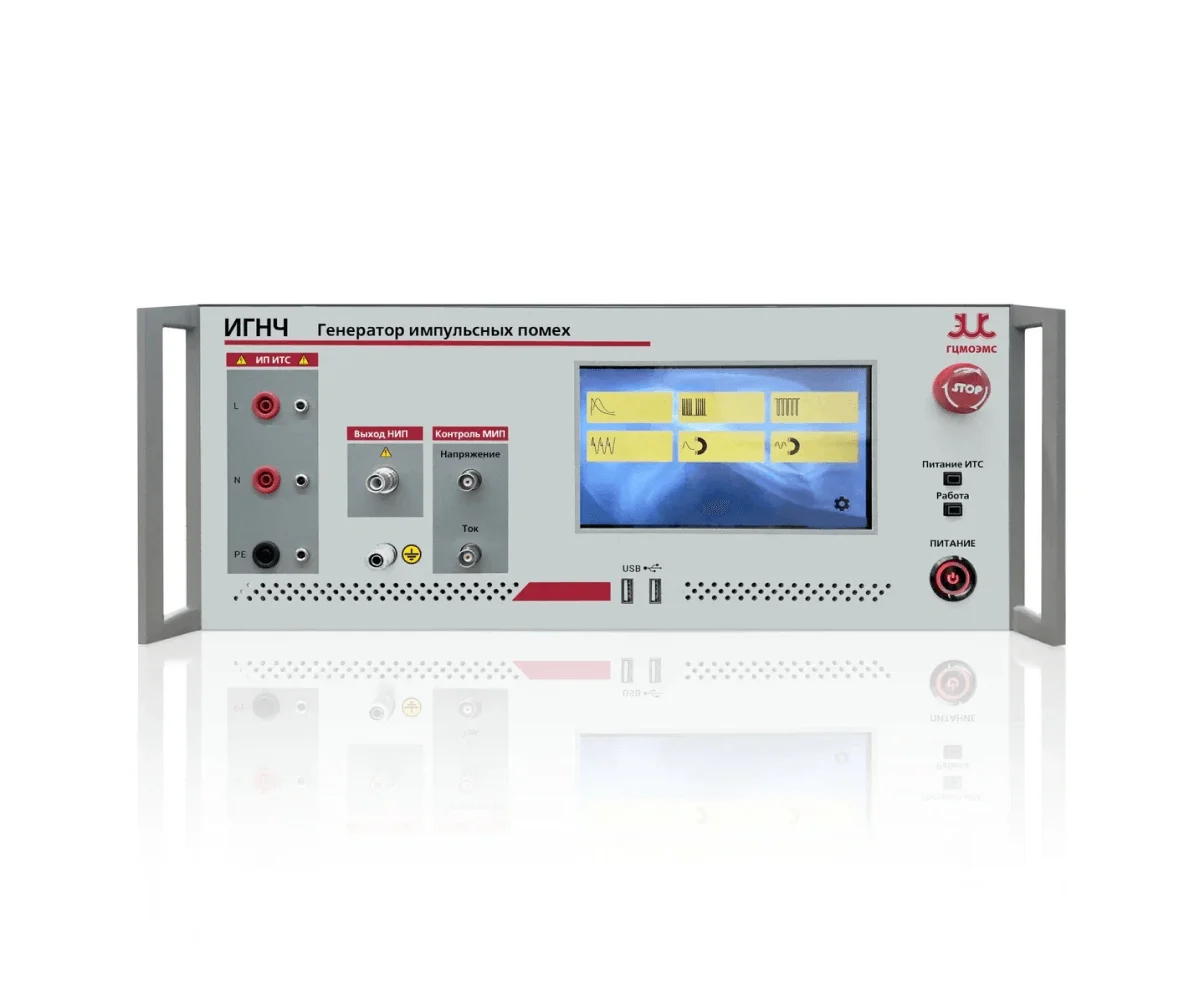

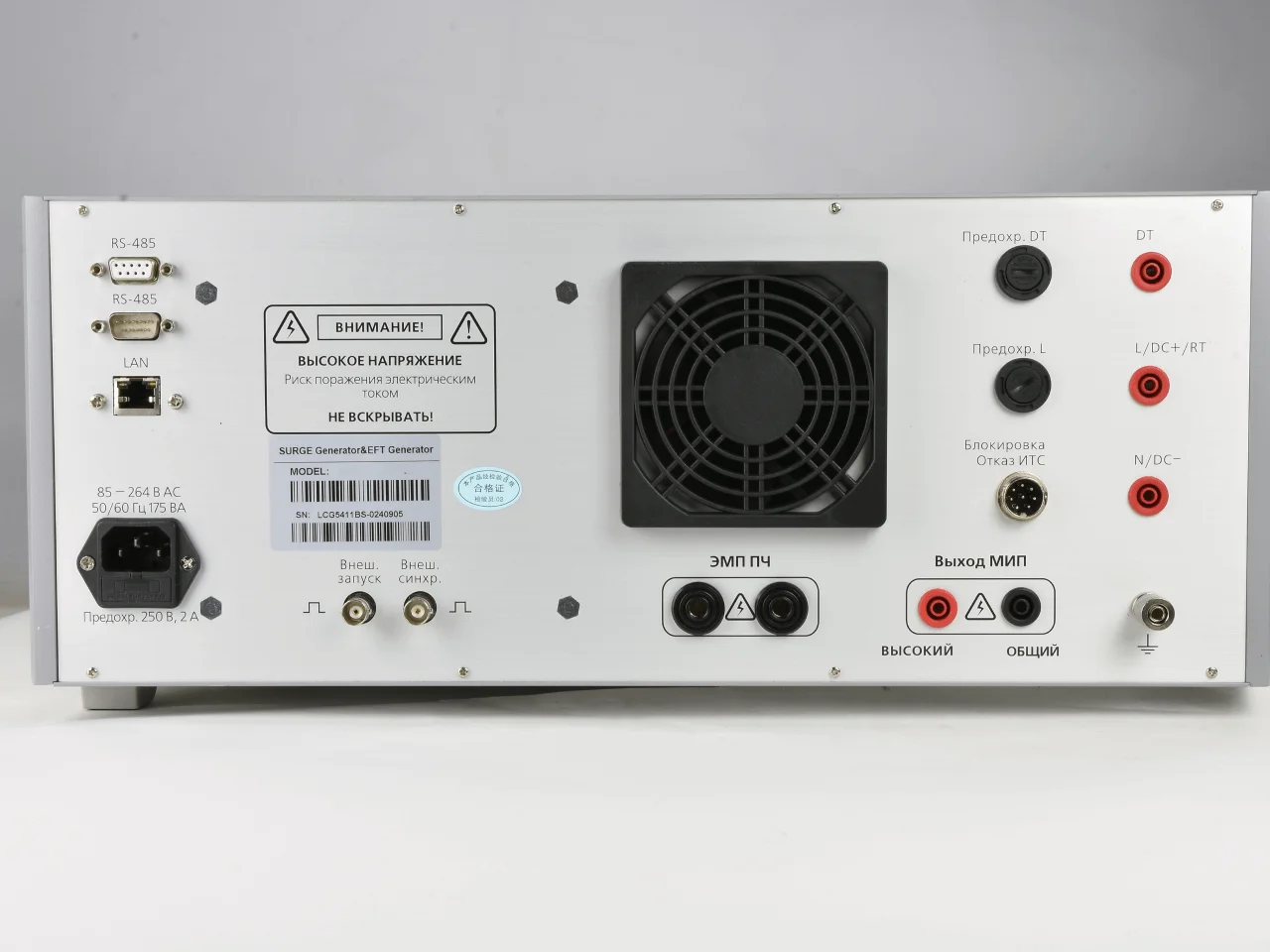

Генератор комбинированный предназначен для проведения испытаний по параметрам электромагнитной совместимости (ЭМС) в части устойчивости объекта: к наносекундным импульсным помехам (НИП) в соответствии с ГОСТ 30804.4.4 (МЭК 61000-4-4) до 5 кВ, к микросекундным импульсным помехам (МИП) до 6 кВ в соответствии с ГОСТ Р 51317.4.5-99, к магнитному полю промышленной частоты (МППЧ) в соответствии с ГОСТ IEC 61000-4-8, к импульсному магнитному полю (ИМП) в соответствии ГОСТ IEC 61000-4-9, к провалам и прерываниям напряжения электропитания в соответствии с ГОСТ 30804.4.11 в зависимости от выбранной конфигурации.
КОНФИГУРАЦИИ ДЛЯ ЗАКАЗА:Н5 - Наносекундные импульсные помехи (НИП) до 5 кВ
• Полярность: Положительная / Отрицательная / Автоматическое чередование
• Напряжение помехи: 200…5100 В ±10%, шаг 10 В
• Частота повторения: 0,1…1000 кГц ±5%, шаг 0,1 кГц
• Количество импульсов: 1…∞（0,1…0,5 кГц）, 1…500 (0,6…10 кГц), 1…250 (10,1…100 кГц), 1…75 (100,1…1000 кГц)
• Параметры импульсов на нагрузке 50 Ом (Прямой выход): Пиковое напряжение: (заданное напряжение/2) ±10%, нарастающий фронт: 5 нс ±30%, ширина импульса: 50 нс ±30%
• Параметры импульсов на нагрузке 1 кОм (Прямой выход): Пиковое напряжение: (заданное напряжение*0,95) ±10%, нарастающий фронт: 5 нс ±30%, ширина импульса: 35…150 нс ±30%
• Параметры импульсов на нагрузке 50 Ом (выход УСР): Пиковое напряжение: (заданное напряжение/2) ±10%, нарастающий фронт: 4…7 нс ±30%, ширина импульса: 30…60 нс ±30%
• Период повторения: 0,1…99,9 с, шаг 0,1 с
• Длительность теста: 1…99999 с, шаг 1 с
• Блокировочный конденсатор DC: 10 нФ ±20%
• Прямой выход: Коаксиальный разъем BNC 50 Ом
• Конденсатор связи УСР: 33 нФ
• Падение напряжения на УСР: Менее 10 % от заданного значения (разомкнутая цепь ИТС)
• Пути связи УСР: L / N / PE / L-N / L+PE / N+PE / L+E
Микросекундные импульсные помехи (МИП)
• Полярность: Положительная / отрицательная / автоматическое чередование
• Напряжение помехи: 200…6100 В ±10%, шаг 10 В
• Вых. сопротивление: 2 / 12 / 42 Ом ±10%
• Выходной ток: 100…3050 А ±10%
• Форма вых.напряжения: Нарастающий фронт: 1,2 мкс ±30%, длительность: 50 мкс ± 20%
• Форма вых.тока: Нарастающий фронт: 8 мкс ±30%, длительность: 20 мкс ± 20%
• Выброс напряжения: Менее 30 % пикового напряжения / тока
• Период повторения: 10…9999 с
• Контроль пикового напряжения (опция): Пиковое значение отображается на ЖК-дисплее. Погрешность ±10%, на порт BNC выводится сигнал в реальном времени, 10 В при 6 кВ
• Контроль пикового тока (опция): Пиковое значение отображается на ЖК-дисплее. Погрешность ±10%, на порт BNC выводится сигнал в реальном времени, 10 В при 3 кА
• Парметры УСР: Дифференциальный режим: 18 мкФ, общий режим: 9 мкФ + 10 Ом
• Пути связи УСР: L-N / N-L / L-PE / N-PE / L+N-PE
• Остаточное напряжение на входе УСР: Не более 15% напряжения импульса или 2-кратного пикового напряжения источника питания ИТС.
• Дифф.режим УСР напр.ХХ / ток КЗ: Напряжение: 200…6100 В ±10%, ток: 100…3050 А ±10%
• Дифф.УСР (напр.ХХ): Нарастающий фронт: 1,2 мкс ±30%, длительность: 40…60 мкс
• Дифф.УСР (ток КЗ): Нарастающий фронт: 8 мкс ±20%, длительность: 20 мкс ±20%
• Общий режим УСР напр.ХХ / ток КЗ: Напряжение: 200…6100 В ±10%, ток: 16,6…508 А ±10%
• Общ.УСР (напр.ХХ): Нарастающий фронт: 1,2 мкс ±30%, длительность: 25…60 мкс
• Общий УСР (ток КЗ): Нарастающий фронт: 2,5 мкс ±30%, длительность: 25 мкс ±30%
Провалы и прерывания переменного напряжения (требуется трансформатор ППН-16)
• Напряжение питания AC: 264 В (макс.)
• Частота питания: 50 / 60 Гц
• Ток ИТС AC: 16 А (макс)
• Пусковой ток: Пиковое значение 500 А (макс.)
• Время нарастания: ＜ 5 мкс AC：1° (мин.)
• Синхронизация по фазе: 0…359°, шаг 1°
Провалы и прерывания постоянного напряжения (требуется дополнительный ИП DC)
• Напряжение питания DC: 370 В (макс.)
• Частота питания DC:
• Ток ИТС DC: 16 А (макс)
• Пусковой ток: Пиковое значение 500 А (макс.)
• Время нарастания: ＜ 50 мкс
Магнитное поле промышленной частоты (требуется дополнительная рам.антенна МАГ-1000)
• Параметр помехи: Синусоидальная волна 50 / 60 Гц
• Напряженность поля: 1 / 3 / 10 / 30 / 100 А/м (пять режимов)
• Длительность: 1 с…999 мин
• Импульсное магнитное поле (требуется дополнительная рам.антенна МАГ-1000, МАГ-2600, МАГ-300)
• Напряженность поля: 100…2000 А/м
• Нарастающий фронт: 8 +2.4 -0.8 мкс (антенна 1х1 м); мкс (антенна 1х2,6 м)
• Длительность: мкс (антенна 1х1 м); мкс (антенна 1х2,6 м)
• Полярность: Положительная / отрицательная / автоматическое чередование
• Количество имп.: 1…9999
• Длительность: 10…9999 с
Общие характеристики
• Источник питания: 85…264 В AC, 50 / 60 Гц, 120 Вт
• Параметры УСР: AC: 264 В (макс.), 16 А (макс.) 50/60 Гц; DC: 370 В (макс.), 16 А (макс.)
• Экран: Цветной сенсорный
• Интерфейс связи: Сетевой интерфейс LAN
• Габариты: 19” / 4U
• Масса: 20 кг
• Температурный режим: 15…35℃ (условия эксплуатации)
• Влажность: 30…60% (условия эксплуатации)
• Давление: 86…106 кПа
• Индикация и функции безопасности: Аварийный выключатель, защитная блокировка, защита от короткого замыкания, перегрузки по току и перенапряжения ИТС, перегрева, перенапряжения источника питания - звуковые и световые сигналы
• Комплект поставки: Шнур питания, предохранитель, калибровочный отчет, РЭ
Принадлежности
• Внешние трехфазные УСР: 32 А/фазу (УСР-690-32-МН), 100 А/фазу (УСР-690-100-МН), 200 А/фазу (УСР-690-100-МН)
• Клещи связи НИП: ЭМКН (с калибровочным приспособлением ЭМКН-КЛ)
• Трансформатор: Регулятор напряжения однофазный ручной ППН-16
• УСР для МИП: УСР-608Н, УСР-608С, УСР-608СВ
• Рамочные антенны: МАГ-1000, МАГ-2600, МАГ-300
• Источник питания DC: По дополнительному заказу
• Калибровочная оснастка Аттенюатор 1 кОм: (АКН-1000), Аттенюатор 50 Ом: (АКН-50)
