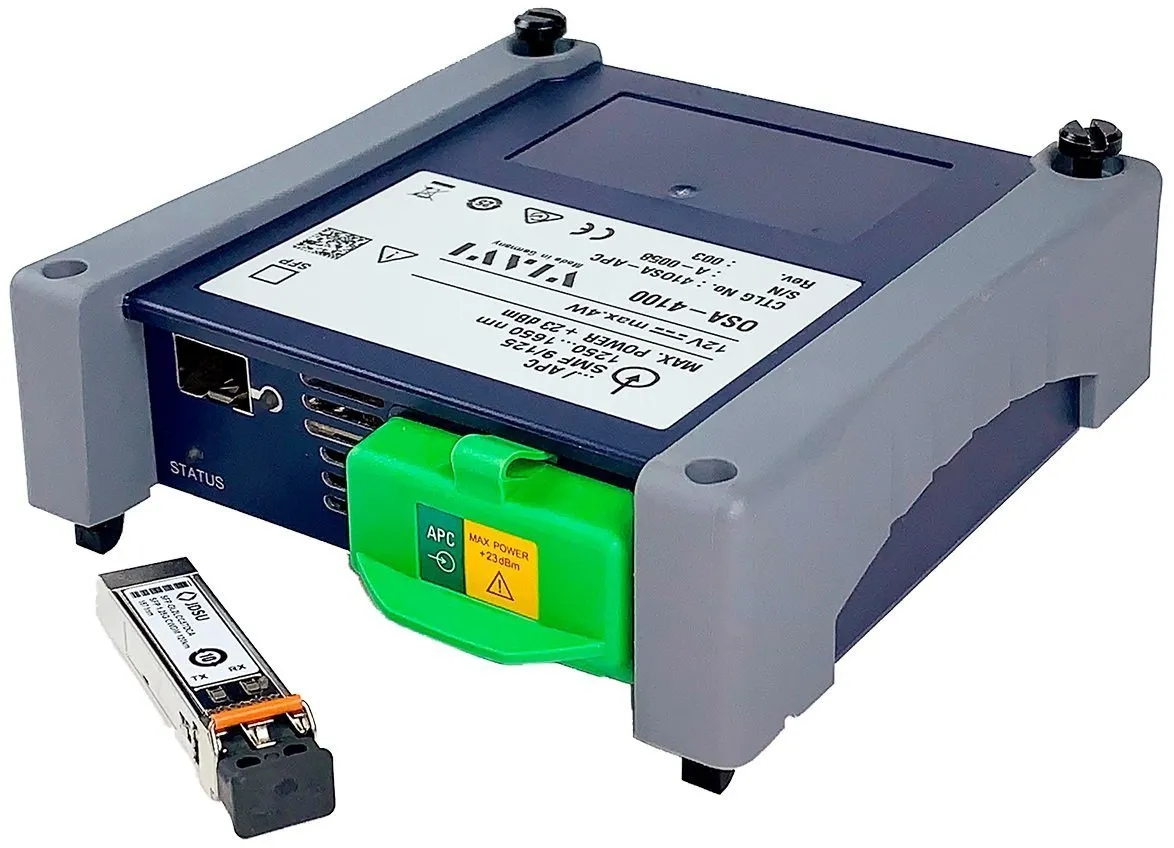

Компактные модули VIAVI серии Nano OSA – это первые модули проверки оптического канала (OCV-4100) и анализа оптического спектра (OSA-4100), которые обеспечивают измерения с высоким разрешением во всем диапазоне длин волн и предназначены для проверки каналов и спектрального анализа для развертывания услуг WDM, сетевых приложений будущего – Metro и Access. Модули имеют компактный размер, выполнены в защищенном корпусе и представляют собой идеальное решение для полевых спектральных тестов. Они предназначены для применения в составе платформ VIAVI T-BERD/MTS-2000, MTS-4000 V2, MTS-5800, CellAdvisor 5G и OneAdvisor-800.
Поскольку внедрение технологий CWDM и DWDM для широкополосных услуг в сетях доступа продолжает расти, техническим специалистам требуются комплексные и легкие инструменты тестирования систем xWDM. Анализатор оптического спектра VIAVI OSA-4100 и модуль проверки оптических каналов OCV-4100 предназначены для ускорения развертывания, обслуживания и устранения неисправностей в пассивных и активных оптоволоконных сетях CWDM и DWDM. Оптические характеристики модуля в сочетании с набором функций тестирования платформы гарантируют, что комплексное тестирование будет выполнено правильно и с первого раза.
VIAVI OCV-4100 сканирует любую оптическую систему CWDM или DWDM по всему диапазону длин волн и автоматически регистрирует все каналы с указанием номера канала (ch) ITU-T, длины волны или частоты, смещения и соответствующего уровня мощности.
VIAVI OSA-4100 обеспечивает дополнительное измерение отношения оптического сигнала к шуму (OSNR) в канале для оценки усиленных каналов.
Результаты теста могут отображаться в графическом формате в виде спектра или в таблице. Встроенное приложение для проверки длины волны и стабильности мощности вместе с настраиваемыми пороговыми значениями для анализа «годен» / «не годен» помогает упростить и ускорить проверку производительности систем CWDM и DWDM.
Интегрированный слот SFP/SFP+ может управлять фиксированными или настраиваемыми подключаемыми модулями для проверки или программирования приемопередатчиков в полевых условиях для более быстрой активации каналов и ускорения первого включения.
Характеристики и преимущества
Проверка на соответствие любых новых услуг WDM (CWDM, DWDM, MWDM, LWDM);
Удовлетворение потребностей тестирования в будущем при активации высокоскоростных услуг, OSA и Ethernet/BERT тестирования;
Сокращение времени обслуживания, активации и устранения неполадок;
Готовый к работе, легкий, компактный и прочный прибор;
Минимальное время обучения персонала.
Функции
Тестирование сигналов CWDM и DWDM (1260-1650 нм);
Минимальный разнос каналов: 37,5 / 50 / 100 ГГц (ITU-T G.694);
Измерение мощности сигнала, длины волны, смещения и OSNR;
Проверка стабильности мощности и длины волны;
Большой диапазон входной мощности для тестирования сигналов кабельного телевидения;
Слот SFP/SFP+ для фиксированных или настраиваемых трансиверов.
Приложения
Fiber Deep, Remote-PHY, 5G и C-RAN;
Применение в сетях 10G/100G+ Metro/Access;
Подтверждение новых маршрутов через MUX/Demux;
Тесты OSNR на усиленных каналах DWDM;
Проверка смещения канала и фактического расстояния между каналами.
Основные характеристики
|
Режимы работы: WDM, OO-OSNR, Drift; Режимы отображения: график (трассировка + обзор), таблица WDM и граф + таблица; Параметры измерения: Ch- #, Ch-мощность, Ch-длина волны, Ch-OSNR, Ch-смещение, Drift; Функции SFP: информация о SFP (тип, номер канала, настройка диапазона), настройка и программирование SFP; Диапазон спектральных измерений длин волн: от 1260 нм до 1650 нм; Неопределенность длины волны: ±0,150 нм (±18,75 ГГц); Разрешение считывания: 0,01 нм; Пропускная способность (FWHM): 0,1 нм; Шаг каналов: от 33 ГГц до 200 ГГц, CWDM; Количество каналов: макс. 256; Динамический диапазон измерения мощности: от -55 до +23 дБм (на канал); Полная безопасная мощность: +25 дБм; Уровень шума RMS: -60 дБм; Абсолютная точность: ±0,8 дБ; Разрешение считывания: 0,01 дБ; Время сканирования: <5 с (полный диапазон); Входной разъем: SM/APC и SM/PC; Сменные оптический адаптер: SC установлен (FC, LC, ST опционально); Оптические возвратные потери: >35 дБ; SFP/SFP+ слот под один трансивер SFP/SFP+ или один перестраиваемый лазер (не входит в комплект); Диапазон рабочих температур: от +5°C до +40°C; Габаритные размеры (Ш x В x Г): 128 х 134 х 40 мм; Масса: 0,45 кг; |
