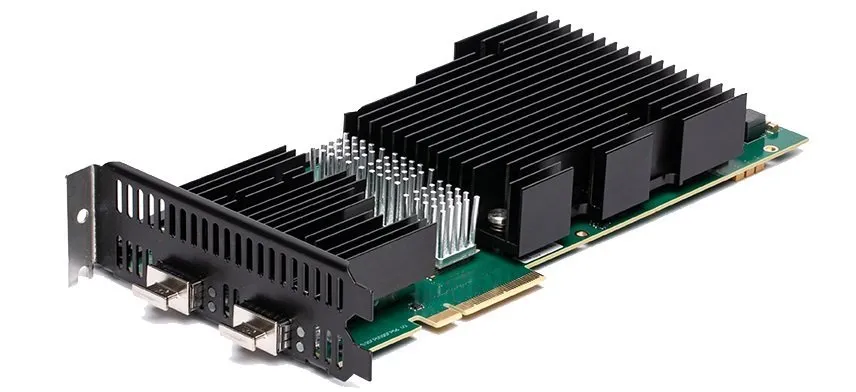

Тестовый модуль Xena Thor-400G-7S-1P предназначен для тестирования высокоскоростных сетей Ethernet: 400GE, 200GE, 100GE, 50GE, 40GE, 25GE и 10GE. Модуль оснащен двумя слотами, один из которых поддерживает трансиверы QSFP-DD/56/28/+, а другой - приемопередатчики типа QSFP56/28/+.
Слот QSFP-DD поддерживает следующие скорости и количество портов Ethernet: 1x400G, 1x200G, 1x100G, 2x100G, 4x100G, 2x50G, 4x50G, 1x40G, 4x25G и 4x10G. Слот QSFP56 поддерживает аналогичные скорости за исключением 400G и 4x100G Ethernet. Оба слота могут быть активными одновременно, кроме случаев, когда QSFP-DD работает на скоростях 400GE или 4x100GBASE-DR.
Xena Thor-400G-7S-1P является уникальным продуктом на рынке благодаря способности тестирования как сетей с традиционными схемами кодирования «без возврата к нулю» (NRZ), так и сетей с новой схемой четырехуровневой импульсно-амплитудной модуляции (PAM4), а также поддержке функций согласования Auto-Negotiation и LinkTraining (AN/LT).
Результатом является универсальное решение для тестирования производительности и функциональности высокоскоростной сетевой инфраструктуры и оборудования Ethernet в том числе 400GE, такого как коммутаторы, маршрутизаторы, сетевые адаптеры, точки доступа, брокеры сетевых пакетов и транзитные платформы.
Модуль предназначен для установки в шасси ValkyrieBay и ValkyrieCompact.
Основные характеристики
|
Поддерживаемые интерфейсы: QSFP-DD (400G, 200G, 100G, 50G Ethernet), QSFP56 (200G, 100G, 50G Ethernet), QSFP28 (100G, 50G, 40G, 25G, 10G Ethernet), QSFP+ (40G, 10G Ethernet); Количество портов (настраивается программно): 1x400G, 2x200G, 4x100G, 8x50G, 2x40G, 8x25G, 8x10G Ethernet; Поддержка Auto-Negotiation (IEEE 802.3 Clause 73) и LinkTraining (IEEE 802.3 Clause 72) (AN/LT) для тестирования совместимости; Поддержка технологии коррекции ошибок Forward Error Correction (FEC); Сбор статистики с портов; Регулируемый межкадровый промежуток IFG (Inter Frame Gap): настраивается от 16 до 56 байтов, по умолчанию 20В (12В IFG + 8В префикс); Возможность регулировки эффективной скорости линии, оставляя промежутки простоя равными -1000 ppm (приращение 10 ppm); Поддержка ARP/PING (настраивается IP-адрес и MAC-адрес на порт); Возможность полного обновления в полевых условиях (ПЛИС и ПО); Две гистограммы на порт в режиме реального времени. Каждая гистограмма может измерять одну из длин пакета RX/TX, IFG или распределение задержки для всего трафика, определенного потока или фильтра; Поддержка IGMPv2 (непрерывное многоадресное соединение с настраиваемым интервалом повторения); Точность: 3 ррm, изменение частоты за 1-ый год: +/- 3 ppm, изменение частоты за 15-ый год: +/- 15 ppm; Количество передаваемых потоков на порт: 256 (опционально до 512), каждый поток может генерировать миллионы потоков трафика с помощью модификаторов полей; Вставка тестовой полезной нагрузки в поток: генерация пакетов передачи с временными метками, номерами последовательностей и сигнатурой целостности данных, опционально вставленных в каждый пакет; Профиль полосы пропускания: есть возможность указать размер и плотность серий. Однородные и всплывающие потоки профиля полосы пропускания могут чередоваться; Длина пакета: от 56 до 12288 байт (фиксированная, случайная, плавающая); Пакетная нагрузка: задание шаблона от 1 до 18B, 8-битный инкрементный шаблон; Поддержка заголовков пакетов TX: Ethernet, Ethernet II, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, MPLS, PBB или выбирается пользователем; Обычный режим планирования пакетов (режим чередования потоков) – стандартный режим планирования, точные скорости, незначительные отклонения в межкадровом промежутке между пакетами; Строгая форма – новый режим планирования со 100% равномерным межкадровым разрывом пакетов, незначительное отклонение от настроенных тарифов; Последовательное планирование пакетов (планирование последовательного потока). Потоки планируются непрерывно в последовательном порядке, с настраиваемым количеством пакетов на поток; Количество отслеживаемых потоков Rx на порт: 2016 (wire-speed); Автоматическое определение тестовой полезной нагрузки для принятых пакетов: отчеты статистики и задержки в режиме реального времени, а также потери, полезная нагрузка, ошибки последовательности и ошибки проверки ошибок; Дрожание или вариация задержки пакетов могут быть измерены для 32 потоков, измерения джиттера соответствуют стандарту MEF10 с точностью 8 нс; Точность измерения задержки: ±32 ns; Разрешение измерения задержки: 8 нс (значение задержки может быть откалибровано или удалено с модулей приемопередатчика); Количество фильтров: 4 x 64-битных пользовательских шаблона в соответствии с маской и смещением; 4 x пользовательских фильтра на основе таблицы истинности и условий соответствия длины; Критерии отбора захвата: весь трафик, поток, ошибки FCS, соответствие фильтру или трафик без тестовых нагрузок; Триггеры запуска/остановки захвата: none, ошибка FCS, соответствие фильтру; Ограничение захвата на пакет: 16 - 16384 байт; Скорость захвата буфера (на один порт): 384 kB для 400GE, 192 kB для 200GE, 96 kB для 100GE, 48 kB для 50GE, 48 kB для 40GE, 32 kB для 25GE, 16 kB для 10GE; Минимальное количество пакетов при передаче (на один порт): 4096 пакетов (любого размера); Бесплатное ПО (ValkyrieManager, ValkyrieCLI, Valkyrie2544, Valkyrie1564, Valkyrie3918, Valkyrie2889); |
