Переменный оптический аттенюатор VIAVI mVOA-C1 предназначен для ведущей в отрасли модульной оптической измерительной платформы VIAVI MAP-200 с поддержкой стандарта LXI, драйверов виртуальных инструментов (IVI), возможностью подключения к Ethernet и обладающей самыми компактными размерами в своем классе.
Аттенюатор построен на основе ведущей в отрасли технологии, обеспечивающей максимальную надежность и производительность.
VIAVI mVOA-C1 представляет собой аттенюатор метрологического класса на основе шагового двигателя и фильтра, в котором реализованы все преимущества современных технологий для обеспечения наивысшего качества управления уровнем оптической мощности с наименьшими оптическими искажениями.
VIAVI mVOA-C1 – аттенюатор с высоким разрешением и широким диапазоном длин волн, который идеально подходит для использования в таких приложениях, как тестирование усилителей, тестирование клиентской оптики 100/400GE и усиление передовых когерентных интерфейсов большой протяженности следующего поколения.
Модуль доступен в одномодовом или многомодовом оптоволокне, поддерживает несколько оптических разъемов и имеет версии с выходным отводом или встроенным регулятором мощности (требуется опция измерителя мощности).

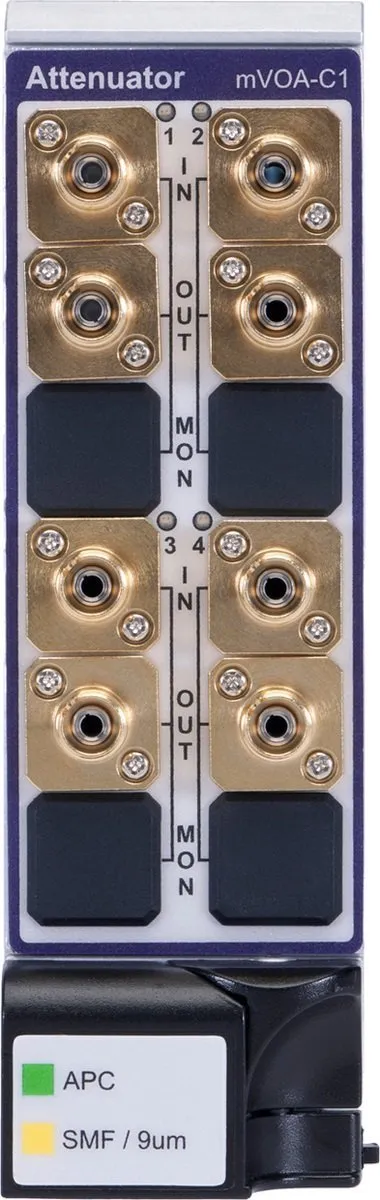

Он доступен в конфигурациях с одним, двумя или четырьмя разъемами в однослотовом модуле. Таким образом, в одном 8-слотовом шасси MAP можно установить до 48 аттенюаторов с независимым управлением. Устройство поддерживает возможность горячей замены и предназначен для использования в любой из версий шасси семейства MAP.
VIAVI mVOA-C1 имеет низкие, лучшие в отрасли, вносимые потери (<0,9 дБ) и исключительную спектральную однородность и однородность затухания, что делает его идеальным для использования при тестировании CWDM и DWDM систем. Точность затухания (±0,01 дБ) и повторяемость (±0,015 дБ) являются ключевыми факторами для создания испытательных систем, которые обеспечивают наиболее точные результаты испытаний.
Ключевые особенности и преимущества
Сверхнизкие вносимые потери (<0,9 дБ) и исключительная спектральная однородность;
Самая быстрая скорость перехода и время установления в своем классе сокращает время тестирования;
Дополнительный встроенный монитор мощности обеспечивает всесторонние настройки управления мощностью с обратной связью;
Дополнительная возможность повышения мощности позволяет выдерживать входную мощность до 2 Вт для одномодового волокна (500 мВт для многомодового волокна);
Высокая точность и высокая повторяемость снижают неопределенность измерения;
Плоская спектральная характеристика снижает неопределенность, зависящую от длины волны, в многоволновых приложениях CWDM и DWDM;
Низкое обратное отражение уменьшает нестабильность из-за отраженного света;
Дополнительный встроенный измеритель мощности с калибровкой по длине волны;
Высокая входная мощность для испытаний EDFA и приложений с множеством длин волн;
Соответствие требованиям CE, CSA / UL / IEC61010-1, а также стандарта LXI класса C при установке в шасси MAP.
Функциональное описание
Аттенюатор имеет в своем составе модифицированный линейно регулируемый фильтр нейтральной плотности. Прецизионная оптическая конструкция, оптимизированная за 30 лет исследований и разработки, является ключом к обеспечению низких уровней IL/RL и PDL. Механизм управления ослабленным светом тщательно продуман, чтобы обеспечить высокую мощность и долгосрочную надежность. Запатентованные алгоритмы управления двигателем в сочетании с кинематическим приводом обеспечивают быстрое изменение затухания с лучшим в отрасли временем установления и стабильностью.
Есть два режима работы: режим затухания и режим мощности. Режим затухания, основная функция, изменяет вносимые потери модуля без учета входной мощности. Режим мощности устанавливает абсолютную мощность на выходе модуля и требует наличия опции внутреннего измерителя мощности. В этом режиме можно включить отслеживание входной мощности для автоматического регулирования и поддержания постоянной выходной мощности. Для компенсации потерь в тестовых системах и упрощения интеграции этих тестовых систем доступны множественные смещения мощности и затухания.
Интуитивно понятный графический интерфейс пользователя (GUI) оптимизирован для использования в лаборатории или на производстве и позволяет пользователю легко получить доступ ко всем возможностям модуля.
Опции и конфигурации
Стандартный аттенюатор: эта конфигурация работает только в режиме ослабления. Для контроля выходной мощности перед тестированием требуется измерение входной мощности.
Аттенюатор с выходным отводом: эта конфигурация работает только в режиме ослабления. Выходной отвод (5% для одномодового и 10% для многомодового) позволяет контролировать выходную мощность с помощью внешнего измерителя мощности.
Аттенюатор с контролем выходной мощности: эта конфигурация работает либо в режиме ослабления, либо в режиме выходной мощности. Выходная мощность может быть установлена напрямую. Когда отслеживание включено, аттенюатор динамически подстраивается под изменения входной мощности.
