Ударная установка ВСТС-450/1000 предназначена для испытаний изделий на прочность и устойчивость к механическим ударам. Система позволяет воссоздавать условия разового (одиночного) или продолжительного (многократного) воздействия на тестируемый объект в лабораторных и производственных средах.
Такие испытания проводятся с целью выявления способности изделий противостоять разрушающему действию механических ударов и определения соответствия требованиям, указанным в промышленных стандартах, технических условиях, ГОСТ и ГОСТ РВ.

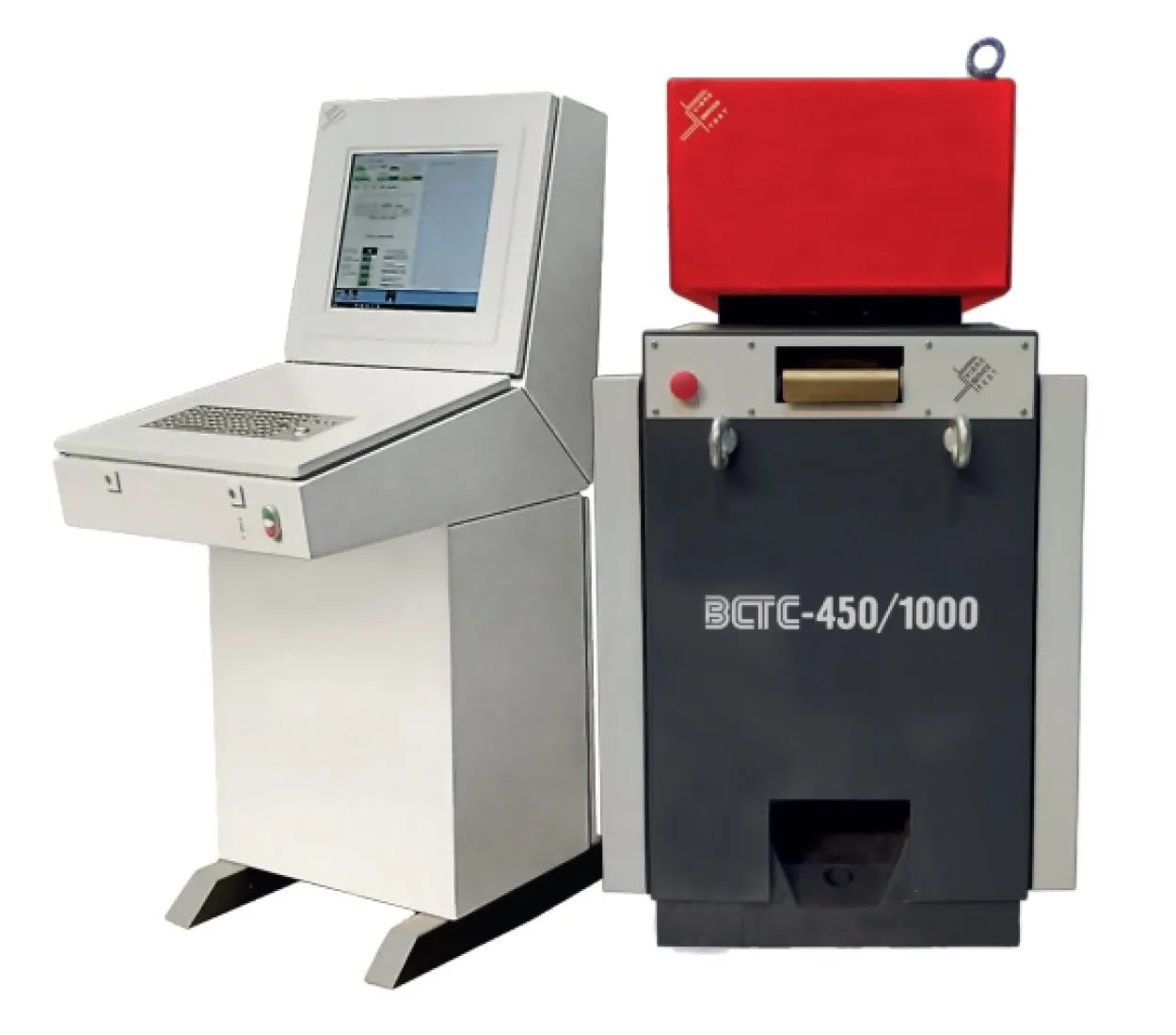

Испытательная система ВСТС-450/1000 состоит из ударного стенда и пульта управления и измерения.
Принцип действия ударного стенда заключается в поднятии рабочего стола с испытуемым объектом на определенную высоту и сбрасывании его в свободном падении и (или) силой натяжения пружины на подвижный упор.
Регулировка параметров частоты, высоты падения, натяжения рессор, количества ударов задается на пульте управления ударной установкой ВСТС-450/1000, оснащенным большим цветным дисплеем, клавиатурой и трекболом в промышленном исполнении.
В установке предусмотрены программные и встроенные аппаратные схемы защиты, которые контролируют ход испытаний и отключают стенд в случае возникновения внештатных ситуаций и неисправностей.
Программное обеспечение
Управление ударной установкой ВСТС-450/1000 осуществляется посредством специализированного ПО «Ударная установка ВСТС». Программное обеспечение позволяет задавать необходимые алгоритмы испытаний в соответствии с видом тестируемого объекта (прибор или устройство, механизм, агрегат, деталь, материалы и т.д.) и техническими требованиями эксплуатанта.
Аппаратно-программный комплекс (АПК) «Регистратор ударов» считывает параметры амплитуды и длительности удара, выполняет измерение ударных воздействий, контролирует ход испытаний и заносит их в протокол проводимого испытания.
Все средства измерения, входящие в состав ударных установок зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений и укомплектованы всеми необходимыми сопроводительными документами.
Комплект поставки
Комплект поставки ударного стенда включает 1 пульт управления, 1 несъемный рабочий стол размером 380х180 мм, 64 комплекта демпфирующих прокладок, 3 комплекта задвижек подвижного упора, 1 комплект соединительных кабелей, паспорт изделия, руководство по эксплуатации, гарантийный талон.
Опции
Помимо этого, установка может комплектоваться дополнительными аксессуарами и принадлежностями. Номенклатура дополнительных опций включает 2-32 канальную (по запросу) систему измерения удара, дистанционное управление с системой видео-наблюдения, расширительный стол размером 400 х 500 мм, 800 х 600 мм или 1000 х 1000 мм, антивибрационную платформу и аттестационный груз массой 225 кг, 450 кг или по индивидуальному запросу.
Благодаря использованию плавающего фундамента или антивибрационной платформы, которая является его аналогом, достигаются максимально возможные характеристики испытаний, например, ударное ускорение до 1000 g.
