Генератор электростатических разрядов ЭСР-20К / ЭСР-30К

Генератор предназначен для проведения испытаний по параметрам электромагнитной совместимости в части устойчивости объекта к электростатическим разрядам в соответствии с ГОСТ 30804.4.2 (МЭК 61000-4-2) до 30 кВ в зависимости от выбранной модели. Электростатические разряды могут возникать в реальных условиях окружающей среды и эксплуатации, таких, как низкая относительная влажность воздуха, использование покрытий с низкой проводимостью (искусственное волокно), одежды из винила и т.п.

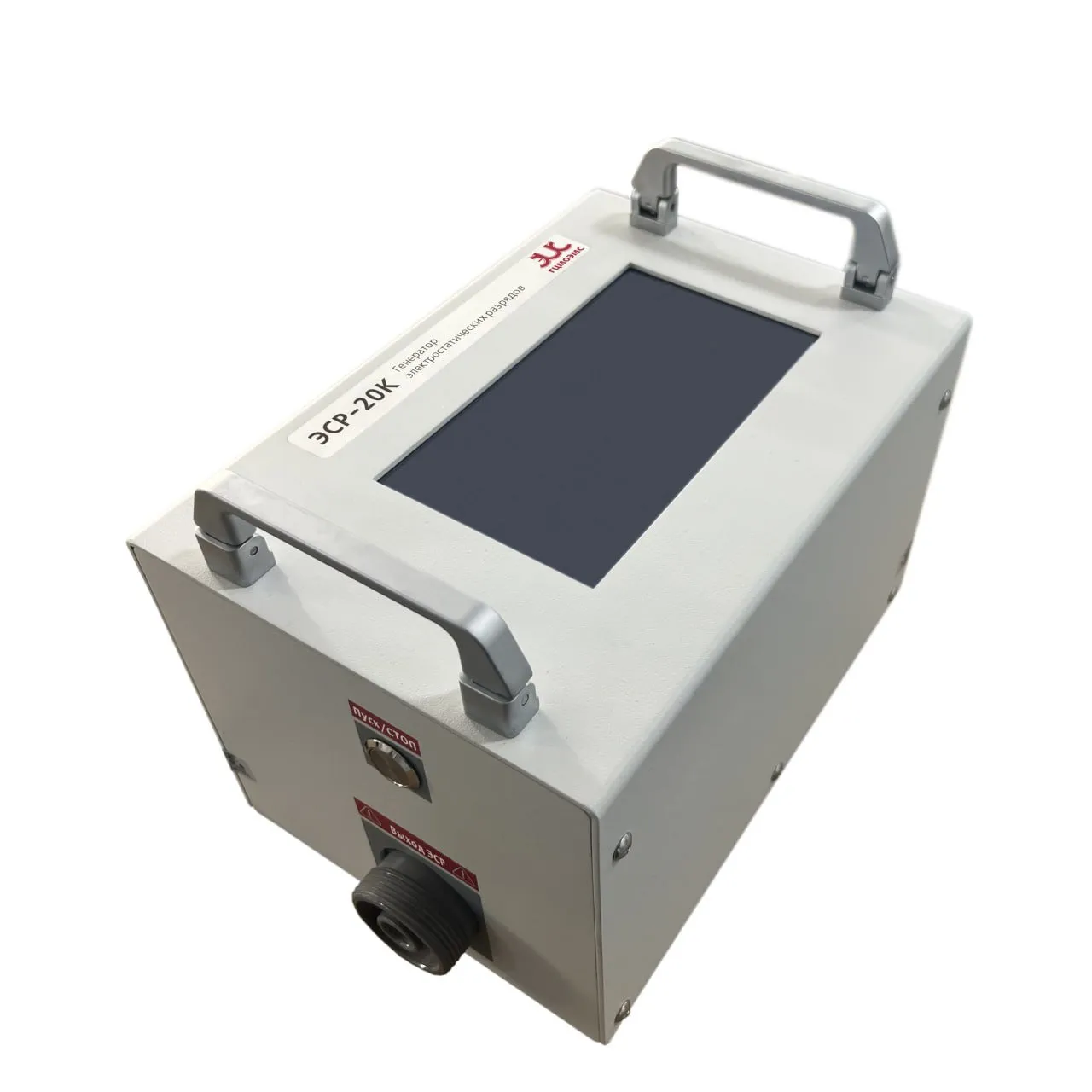

Генератор электростатических разрядов ЭСР-20К (до 20 кВ)

Генератор электростатических разрядов ЭСР-30К (до 30 кВ)

ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008)

КТ-160G/14G, раздел 25

ГОСТ Р 50607-2012

· Соответствие актуальным редакциям стандарта ГОСТ 30804.4.2 (МЭК 61000-4-2), а также возможность применения в автомобильной, аэрокосмической и полупроводниковой сферах.

· Цветной сенсорный дисплей, автоматическая смена полярности, плавное увеличение испытательного напряжения, а также настройка уровней испытаний.

· Компактный дизайн для удобства проведения испытаний.

· Два независимых источника высокого напряжения (положительная и отрицательная полярность), что обеспечивает стабильную и надежную работу.

· Высоконадежный высоковольтный переключатель, продлевающий срок службы устройства.

· Предустановленные уровни степеней жесткости в соответствии с ГОСТ 30804.4.2 (МЭК 61000-4-2), а также возможность задания пользовательских параметров.

· Аккумулятор с увеличенной емкостью для продолжительной автономной работы.

· Испытательные уровни: 0,1 – 20 кВ

· Полярность: положительная, отрицательная, чередующаяся

· Разрядная цепь: 330 Ом ±5% / 150 пФ ±10% (доступны к заказу сменные модули)

· Режимы испытаний: одиночный, счетчик, воздушный разряд, контактный разряд, предустановленные уровни в соответствии с МЭК 61000-4-2, шаг напряжения, пользовательские установки

· Длительность нарастания импульса: 0,6 – 1 нс

· Комплект для испытаний на устойчивость автомобильной техники (по дополнительному заказу): 330 Ом ±5% / 150 пФ ±10%, 2000 Ом ±5% /150 пФ, ±10%330 Ом ±5% / 330 пФ ±10%, 2000 Ом ±5% / 330 пФ ±10%

· Режим запуска: автоматический, ручной

· Длительность разряда: 1 … 9999 с

· Длительность разряда: 0,05 с … 9,99 с

· Экран: Цветной сенсорный

· Интерфейс программного обеспечения: RS485 (USB-преобразователь в комплекте поставки)

· Программное обеспечение: ОС Windows

· Электропитание: 85 … 265 В AC 50/60 Гц

· Габариты: 265 х 395 х 165 мм

· Масса: 8,3 кг

· Испытательные уровни: 0,1 – 30 кВ

· Полярность: положительная, отрицательная, чередующаяся

· Разрядная цепь: 330 Ом ±5% / 150 пФ ±10% (доступны к заказу сменные модули)

· Режимы испытаний: одиночный, счетчик, воздушный разряд, контактный разряд, предустановленные уровни в соответствии с МЭК 61000-4-2, шаг напряжения, пользовательские установки

· Длительность нарастания импульса: 0,6 – 1 нс

· Комплект для испытаний на устойчивость автомобильной техники (по дополнительному заказу): 330 Ом ±5% / 150 пФ ±10%, 2000 Ом ±5% /150 пФ, ±10%330 Ом ±5% / 330 пФ ±10%, 2000 Ом ±5% / 330 пФ ±10%

· Режим запуска: автоматический, ручной

· Длительность разряда: 1 … 9999 с

· Длительность разряда: 0,05 с … 9,99 с

· Экран: Цветной сенсорный

· Интерфейс программного обеспечения: RS485 (USB-преобразователь в комплекте поставки)

· Программное обеспечение: ОС Windows

· Электропитание: 85 … 265 В AC 50/60 Гц

· Габариты: 265 х 395 х 165 мм

· Масса: 8,4 кг
