Модули VIAVI серии OSA-500 – линейка анализаторов оптического спектра для тестирования систем на базе CWDM/DWDM и ROADM до 100 Гбит/с. Это лучшие в отрасли приборы для спектральных измерений в сетях доступа, городских сетях, высокоскоростных магистральных сетях со скоростью передачи данных до 40 Гбит/с или 100 Гбит/с.
Прибор имеет модульную конструкцию, обеспечивает высокую селективность фильтров и дает лабораториям возможность точных измерений во всем диапазоне длин волн от 1250 до 1650 нм. Высокая точность длины волны достигается за счет встроенной калибровки. Это также избавляет от необходимости перекалибровки, таким образом существенно снижая капитальные и временные затраты на обслуживание.
Серия включает в себя 5 модификаций анализатора (OSA-500, OSA-500M, OSA-501M, OSA-500R, OSA-500RS), предназначенных для установки в портативную измерительную платформу VIAVI MTS-8000 V2.
Базовый анализатор OSA-500 позволяет улучшить динамический диапазон оптического фильтра для тестирования самых высоких значений OSNR в DWDM системах.
Стандартный высокопроизводительный модуль анализатора OSA-500M предназначен для развертывания и обслуживания сетей DWDM.
Модель OSA-501M имеет функцию выделения канала (channel-drop), которая упрощает локализацию и устранение неисправностей. Суть ее заключается в выделении одного канала из всего спектра с целью более подробного анализа сигнала с помощью тестирования коэффициента битовых ошибок (BERT) или измерителя показателя качества (Q-factor).

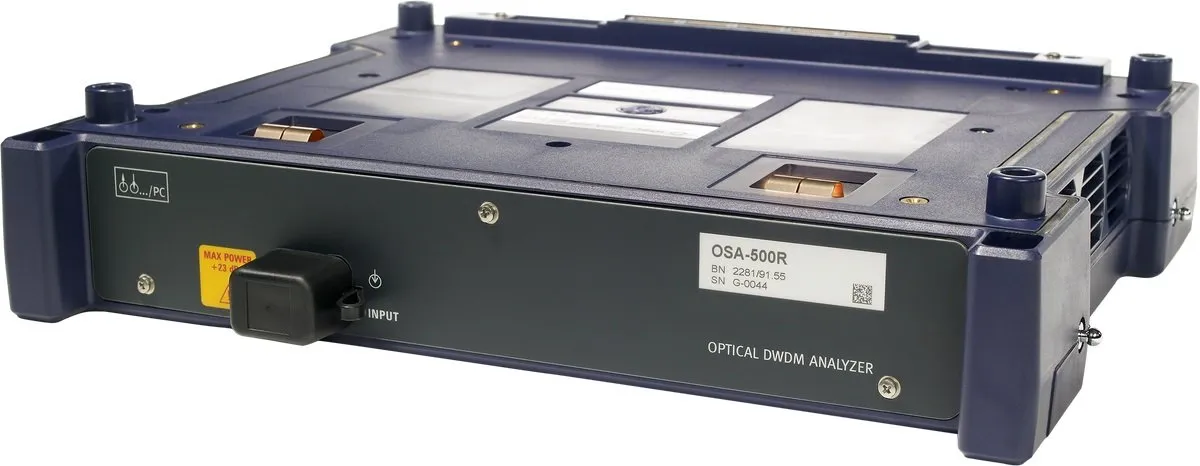

Версии анализатора оптического спектра OSA-500R и OSA-500RS поддерживают измерения внутриполосного отношения «сигнал/шум» (In-band OSNR) в сетях на базе ROADM. В основе данных приборов лежит метод разделения оптической поляризации (OPS) с помощью нового контроллера поляризации, что позволило добиться значительного сокращения времени измерения In-Band OSNR. При этом высокоскоростной модуль OSA-500RS способен производить измерения менее чем за 30 секунд.
