Xena Vantage – это решение, предназначенное для тестирования сетевых устройств, работающих на основе технологии Ethernet до 400 GE, таких как коммутаторы, сетевые адаптеры, маршрутизаторы, устройства GPON, кабельные модемы, оборудование Ethernet Over Coaxial (EoC), силовые модемы и другие.
Решение состоит из аппаратной части и специализированного программного обеспечения для тестирования и измерений, является гибким масштабируемым и простым в использовании.
Vantage помогает производителям сетевого оборудования (NEM) быстро обнаруживать проблемы с производительностью и проверять работоспособность новых функций до того, как тестируемые устройства (DUT) покидают завод-изготовитель.
Это небольшое вложение в предпроизводственные испытания позволяет обеспечить качество продукции и тем самым удовлетворенность клиентов производительностью приобретаемого сетевого оборудования.
Среди потенциальных заказчиков системы Vantage – разработчики сетевого оборудования, правительственные организации, оборонный сектор, автомобильная промышленность, аэрокосмическая отрасль.
Vantage – это простота использования. Удобное для пользователя программное обеспечение предоставляет быстрый доступ к мощным функциям автоматизации, которые упрощают процесс комплексного тестирования, позволяя производить его всего за несколько минут – достаточно одного нажатия кнопки для выполнения сложных последовательностей тестирования и генерации отчетов.
Аппаратная часть системы
Xena VantageBay – платформа (4U) для установки до 12 модулей. Размеры (ВхШхГ): 17 x 43.5 x 45 см (6.7” x 17” x 17.9”). Масса: 16 кг (без установленных модулей).
Одно шасси Xena VantageBay может содержать следующие модули:
до 6 однопортовых модулей Xena Van-400G-7S-1P с оптическим портом, поддерживающим 7 скоростей: 400/200/100/50/40/25/10 GE;
до 8 четырехпортовых модулей Xena Van-100G-5S-4P с оптическими портами, поддерживающими 5 скоростей: 100/50/40/25/10 GE;
до 8 двухпортовых модулей Xena Van-100G-5S-2P с оптическими портами, поддерживающими 5 скоростей: 100/50/40/25/10 GE;
до 12 шестипортовых модулей Xena Van-10G-1S-6P с медными/оптическими портами 10 GE;
до 12 шестипортовых модулей Xena Van-10G-5S-6P-CU с медными портами, поддерживающими 5 скоростей: 10/5/2.5/1 GE и 100 Мбит/с;
до 12 шестипортовых модулей Xena Van-1G-3S-6P с медными/оптическими портами 1 GE.
Xena VantageCompact – компактная платформа (1U) на 1 модуль. Размеры (ВхШхГ): 5 x 43.5 x 25 см (1.7” x 17” x 9.8”). Масса: 4.5 кг. Защитный кейс для транспортировки.
Шасси Xena VantageCompact доступны в следующих версиях:
C-Van-100G-5S-2P – двухпортовый измерительный модуль с поддержкой 5 скоростей: 10/25/40/50/100 GE;
C-Van-10G-1S-6P – шестипортовый измерительный модуль с поддержкой 10 GE;
C-Van-10G-5S-6P-CU – шестипортовый измерительный модуль с поддержкой 5 скоростей: 100 Мбит/с и 1/2.5/5/10 GE;
C-Van-1G-3S-6P – шестипортовый измерительный модуль с поддержкой 2 скоростей: 100 Мбит/с и 1 GE.
Программное обеспечение VantageManager
Система Xena Vantage управляется посредством простого в использовании приложения Xena VantageManager на основе веб-интерфейса, который совместим с любым веб-браузером и не требует от персонала понимания работы сети или процесса тестирования.
В приложении доступны предварительно заданные тестовые наборы. Новые сценарии тестирования могут быть разработаны инженерами для удовлетворения индивидуальных потребностей.

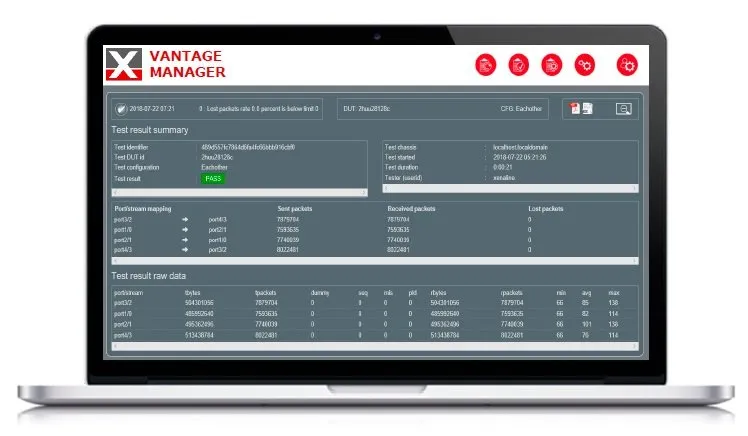

Xena VantageManager автоматически генерирует отчеты по всем тестам. На главной странице приводится сводная информация состоянии портов («пройден» / «не пройден») тестируемого устройства (DUT), а также список возможных причин сбоя портов. Полная информация приводится в подробном отчете.
Библиотека предустановленных сценариев тестирования в системе Xena Vantage
Тестирование маршрутизатора
Двунаправленная генерация трафика между портами WAN и LAN с конфигурацией нескольких портов LAN на один порт WAN, один порт WAN на несколько портов LAN. Тест пропускной способности и отказов, в котором могут быть заданы значения размера пакета, полосы пропускания, потери пакетов и другие параметры потока. Результатом является сообщение о «прохождении» / «сбое». В случае не прохождения выводятся подробности о сбое для последующего анализа.
Тест двустороннего взаимодействия
Генерация трафика между всеми портами, между нечетными и четными портами, генерация в одном направлении, с маркированными кадрами VLAN или без них. Результатом теста является сообщение о «прохождении» / «сбое», а в случае сбоя – подробности о сбое для последующего анализа.
Агрегационный тест
Поддерживает генерацию трафика «один-ко-многим» и «многие-к-одному».
Тест с закольцовыванием
Тестирование коммутаторов и маршрутизаторов с закольцовыванием. Доступны настройки значений размера пакета, полосы пропускания, потери пакетов и других параметров потока. Результатом теста является сообщение о «прохождении» / «сбое» с подробностями для последующего анализа в случае сбоя.
Тест агрегации PON
Трафик передается «один ко многим», а пакеты отправляются как по восходящей, так и по нисходящей линии связи. В тесте могут задаваться значения размера пакета, полосы пропускания, потери пакетов и других параметров потока. Результатом тестирования является сообщение о «прохождении» / «сбое», а в случае сбоя выводятся подробности с данными о сбое для анализа.
Сравнение Xena Vantage и Xena Valkyrie
Системы тестирования Xena Vantage и Xena Valkyrie основаны на одной и той же технологии, но есть некоторые ключевые различия.
Vantage предназначена для тестирования сетевого оборудования на этапе производства, а Valkyrie – для исследований и разработок. Работа с Vantage очень проста и не требует технических знаний от оператора, в то время как Valkyrie является профессиональным инструментом тестирования, который требует глубоких знаний технологии Ethernet и принципов работы сетевой инфраструктуры.
Большинство функций и конфигураций в системе Vantage предопределены и повторяются в течение коротких сценариев тестирования, а результат представляется в формате «Pass» / «Failure». Valkyrie же поддерживает сложные сценарии, продвинутые возможности конфигурации и создание пользовательских тестов. Результаты представляют собой подробные отчеты с множеством параметров, предназначенных для дальнейшего анализа.
