V-образный эквивалент сети Rohde & Schwarz ENV432 предназначен для измерений кондуктивных электромагнитных помех в сети питания, возникающих от трехфазных и однофазных устройств, в соответствии с ГОСТ 30805.16.1.2-2013.

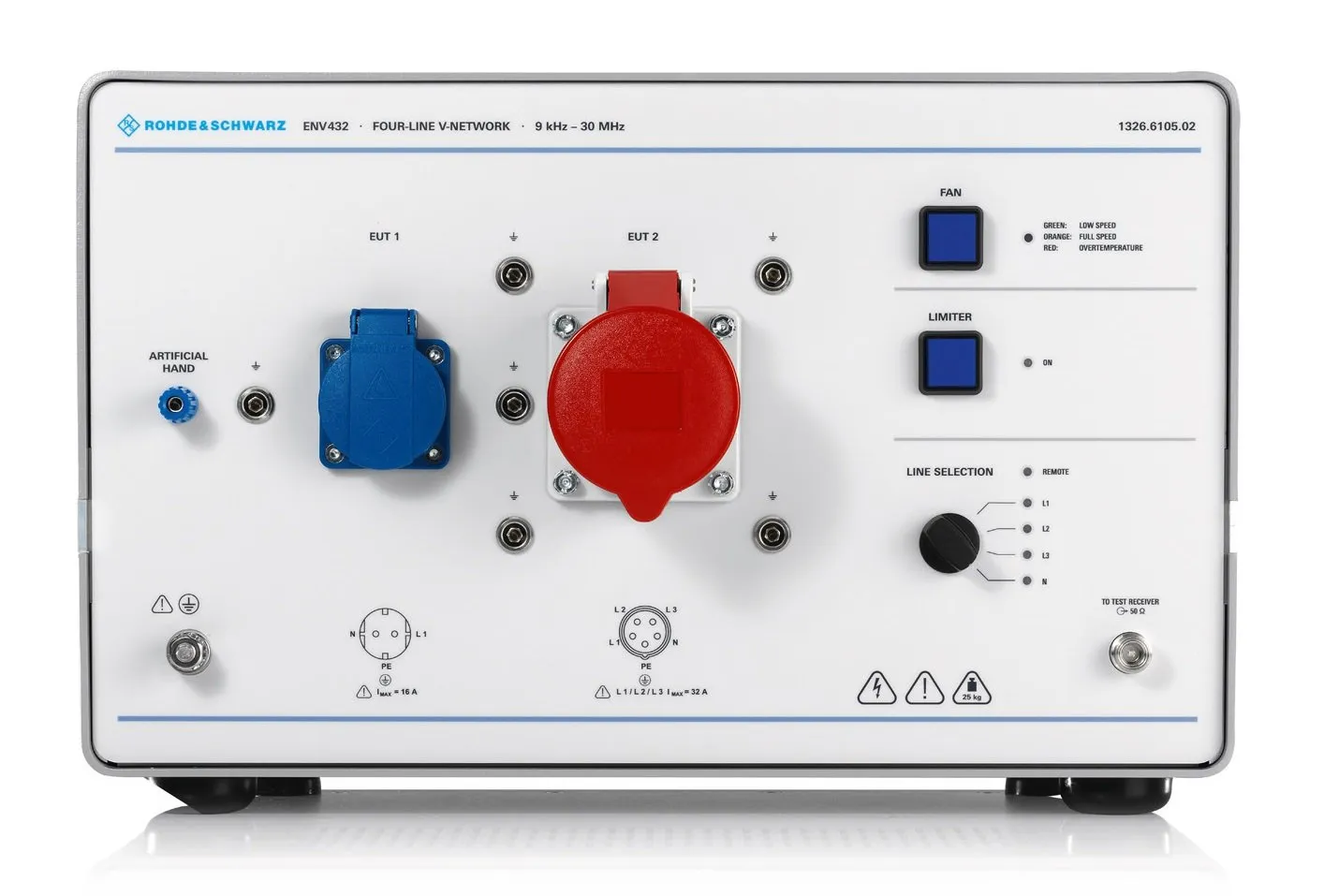

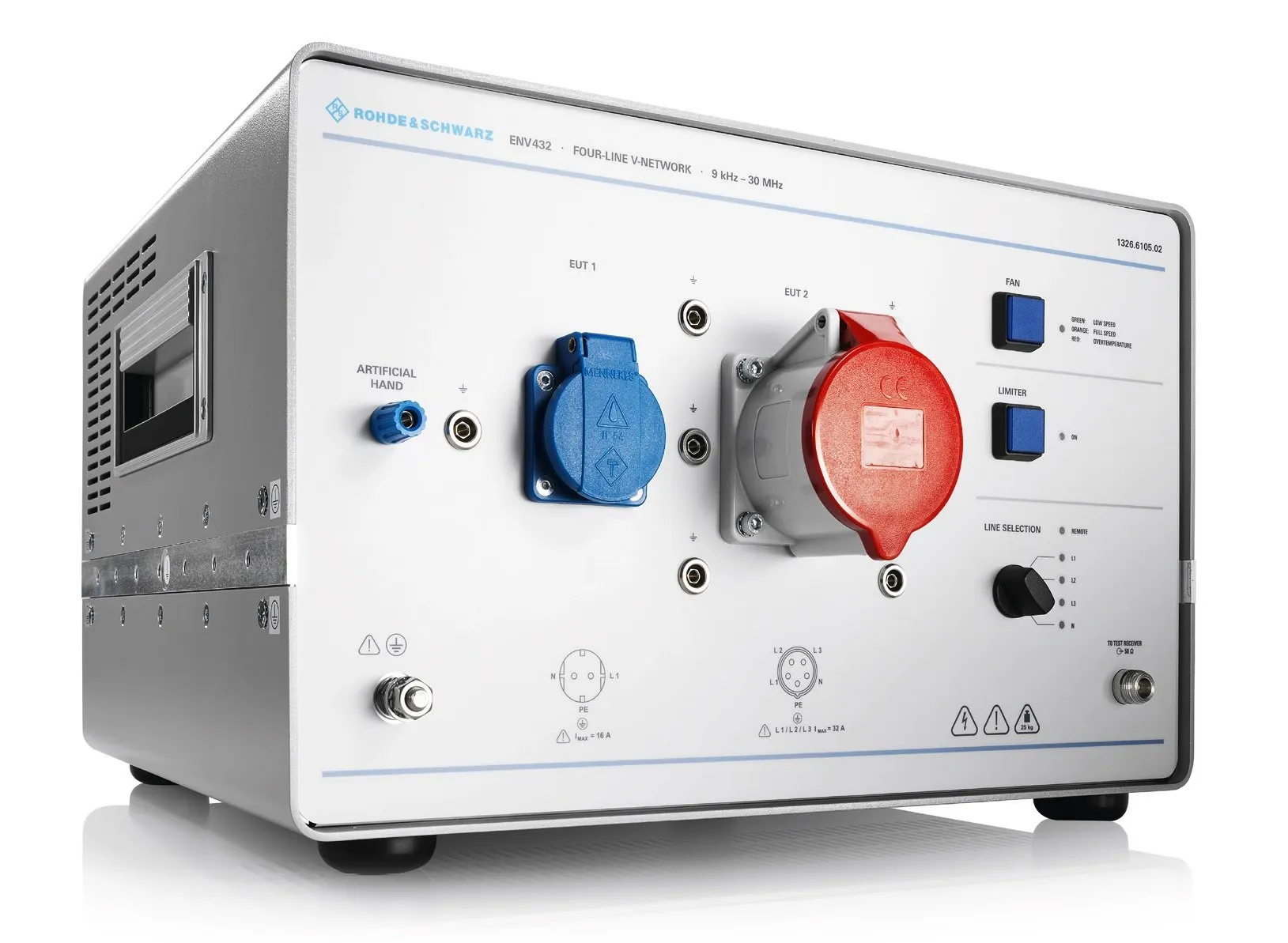

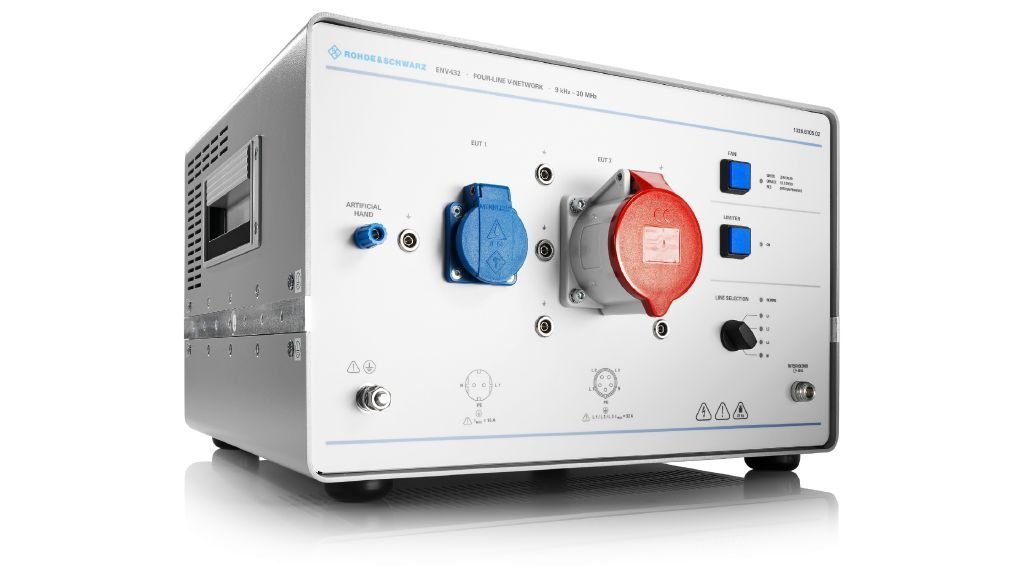

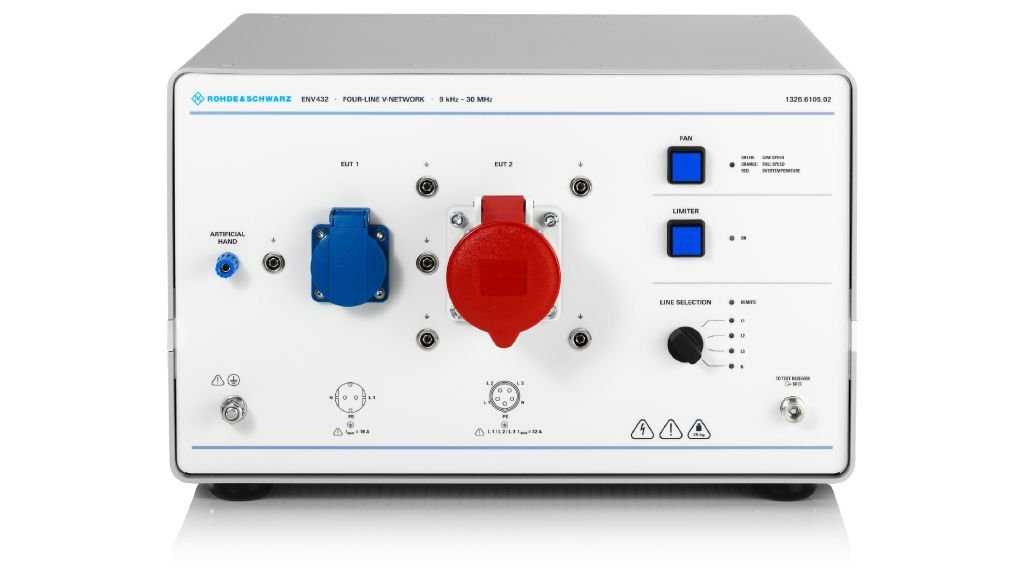

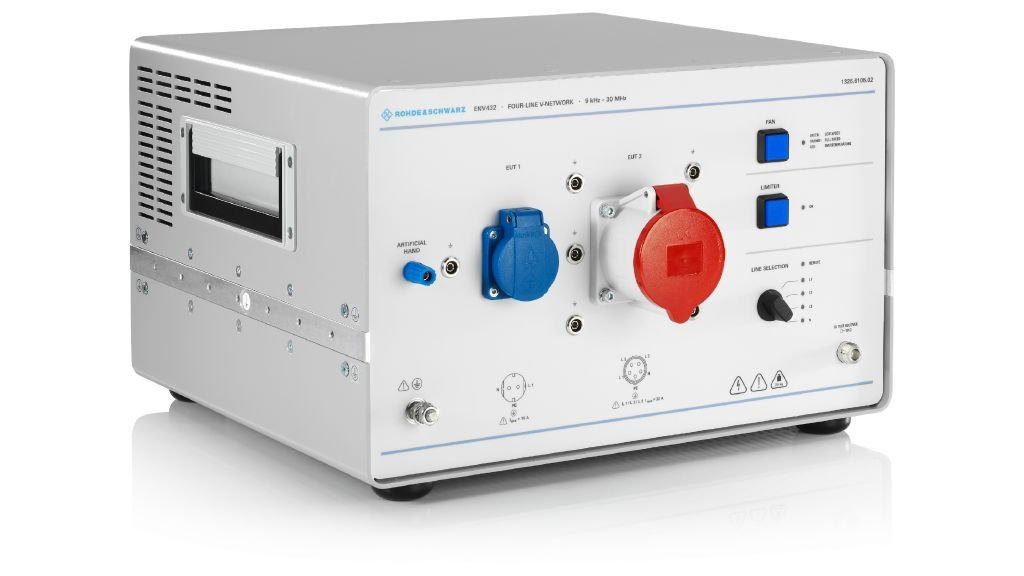

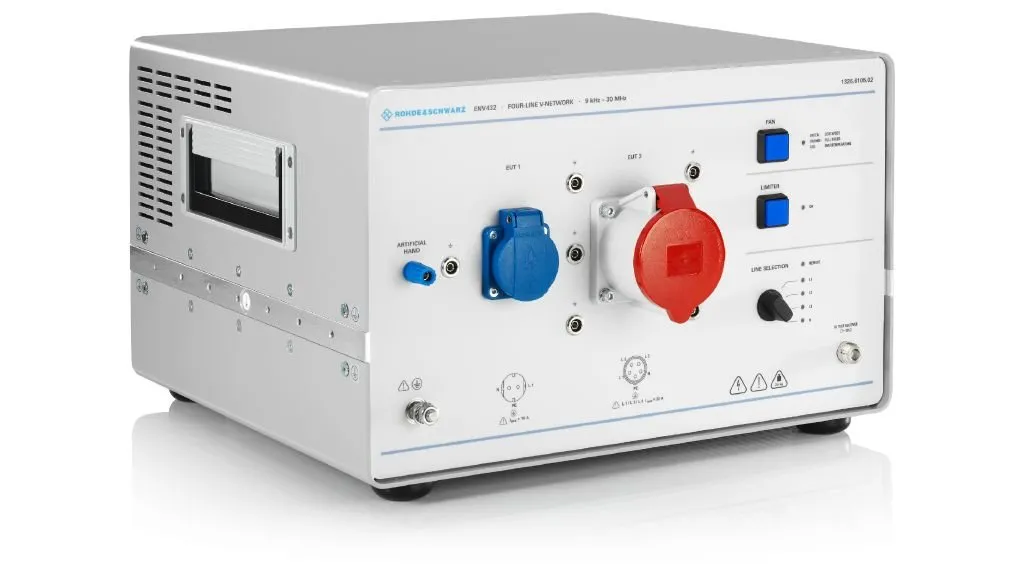

Конструкция прибора представляет собой моноблок, оснащенный розеткой Schuko (EUT 1) и 5-пиновой розеткой CEE 32 A (EUT 2) для подключения испытываемого оборудования (EUT) с возможностью управления на месте с помощью кнопок и поворотной ручки (выбор фазы V-образной сети) на лицевой панели, либо автоматического удаленного управления с использованием сигналов TTL уровня.
Четырехпроводный V-образный эквивалент сети питания Rohde & Schwarz ENV432 соответствует требованиям отраслевых стандартов CISPR 16‑1‑2, EN 55016-1-2 и ANSI C63.4 для V-образных сетей с имитируемым импедансом (50 мкГн + 5 Ом) || 50 Ом в диапазоне частот от 9 кГц до 30 МГц.
Принцип работы устройства заключается в обеспечении передачи питающего напряжения от электропитающей сети к тестируемому объекту – техническому средству, являющемуся источником индустриальных радиопомех, нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения анализатором спектра, измерительным приемником или селективным вольтметром.
Прибор Rohde & Schwarz ENV432 внесен в Государственный реестр средств измерения под номером 70401-18.
