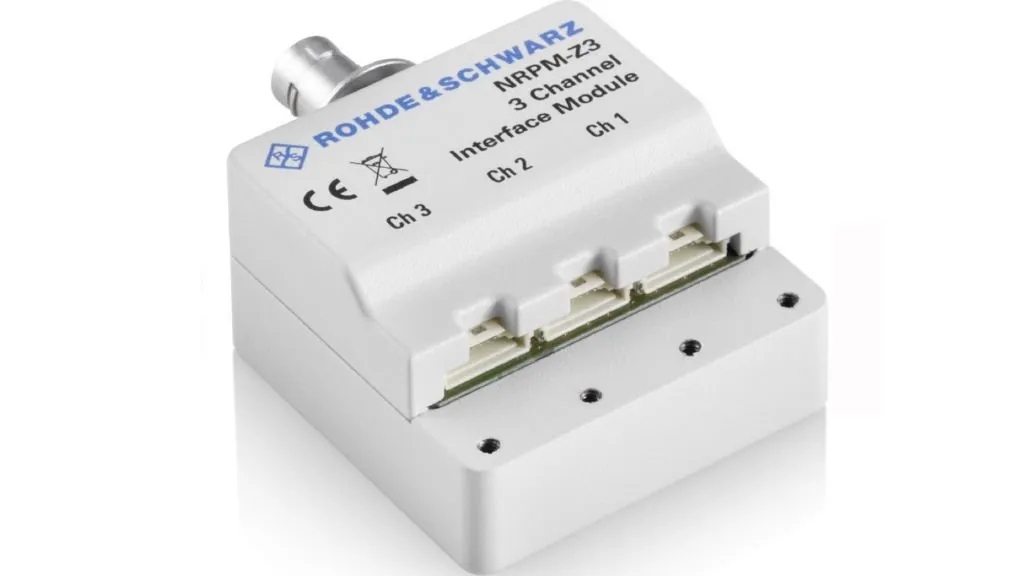

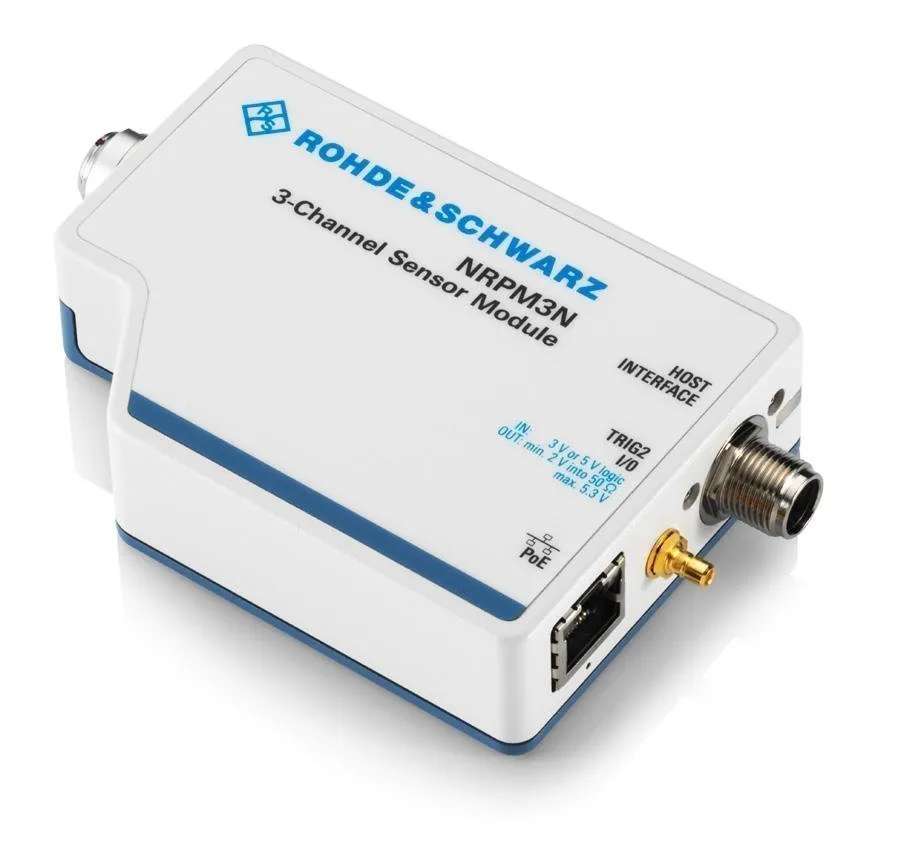

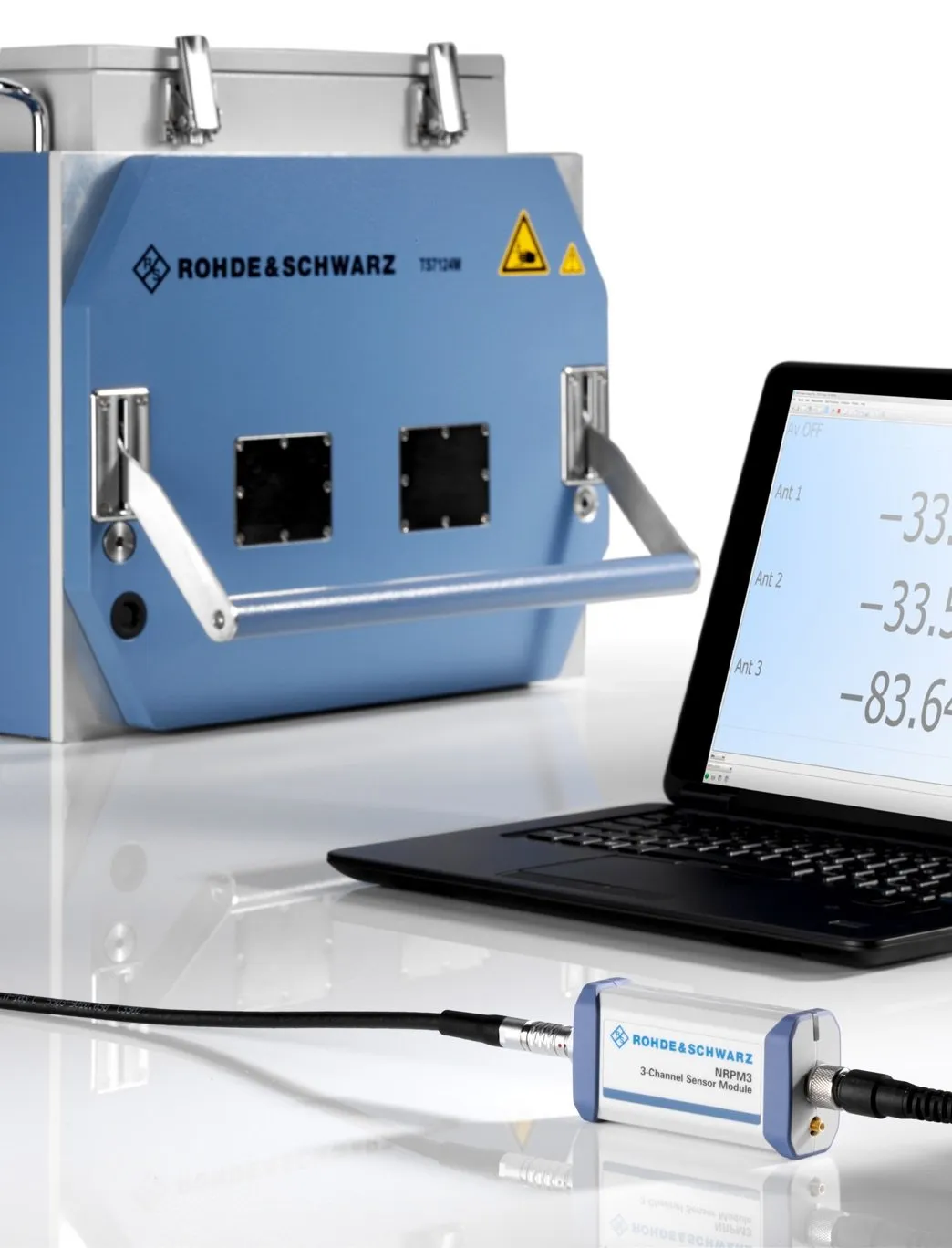

Система Rohde & Schwarz NRPM представляет собой полностью откалиброванное программно-аппаратное решение для беспроводного (ОТА) измерения мощности сигнала. Наличие множества разнообразных приборов и аксессуаров позволяет создавать масштабируемые тестовые среды с учетом индивидуальных требований заказчика. Комплекс может использоваться как полноценное самостоятельное настольное решение или в составе средств оснащения безэховых камер.
Оборудование, входящее в состав системы, охватывает диапазон частот от 18 ГГц до 90 ГГц, благодаря чему идеально подходит для беспроводных (эфирных, OTA) верификационных испытаний формирования диаграммы направленности в стандартах связи 5G, WLAN IEEE 802.11ad и IEEE 802.11ay, а также для калибровки выходной мощности передающих антенн.

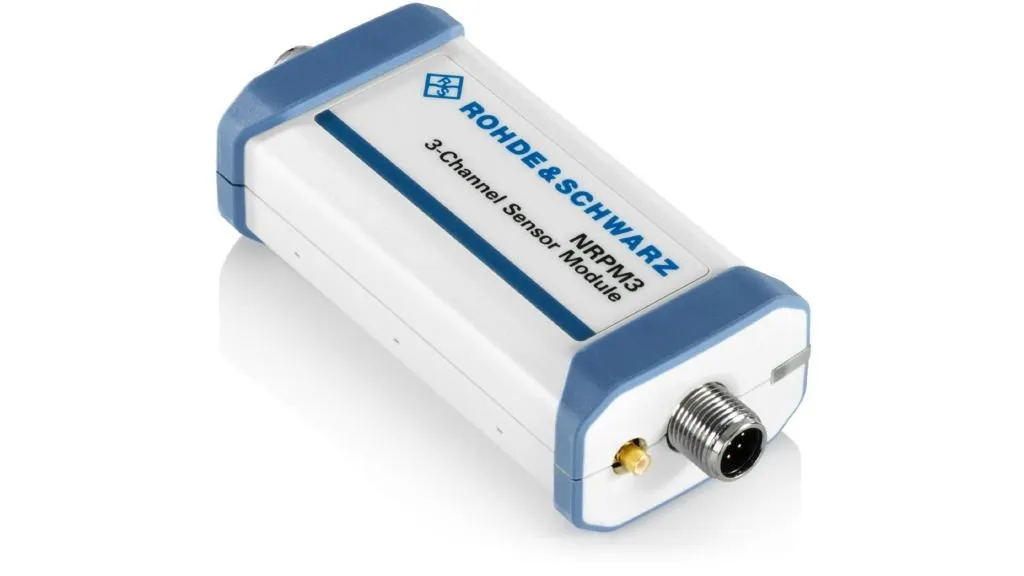

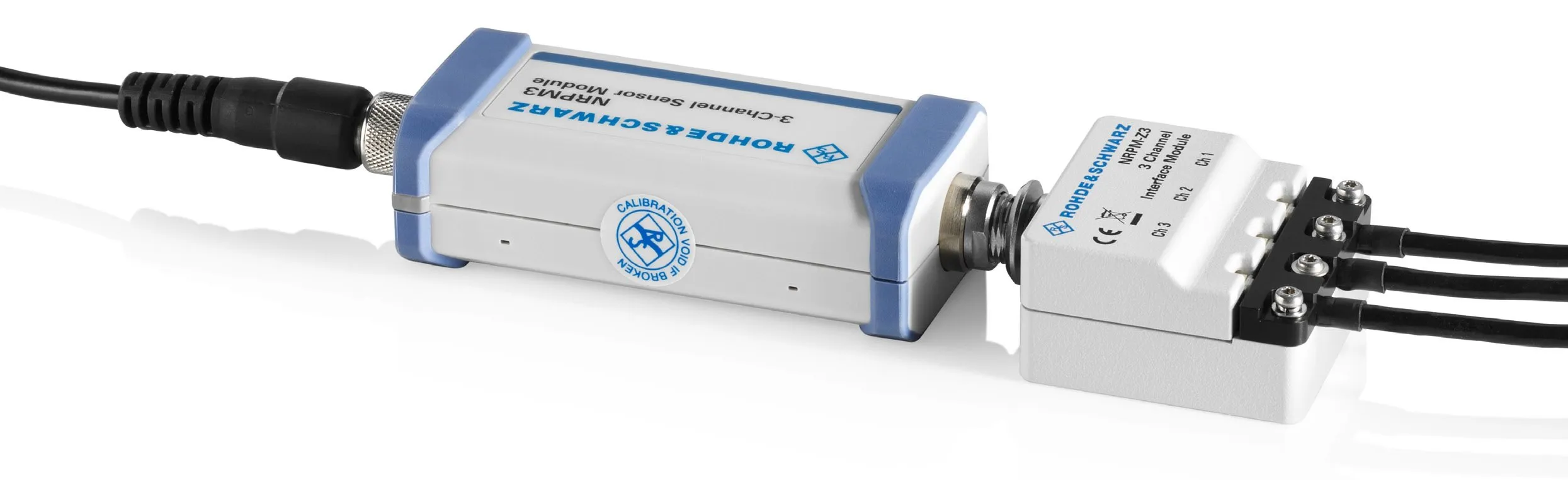

Система R&S NRPM не требует применения дополнительных сторонних принадлежностей и радиокомпонентов, которые зачастую рассогласованы и вносят значительные погрешности в измерения, а усиление антенны, ее диаграмма направленности и диодный детектор калибруются вместе, устраняя необходимость сложной калибровки системы пользователем.

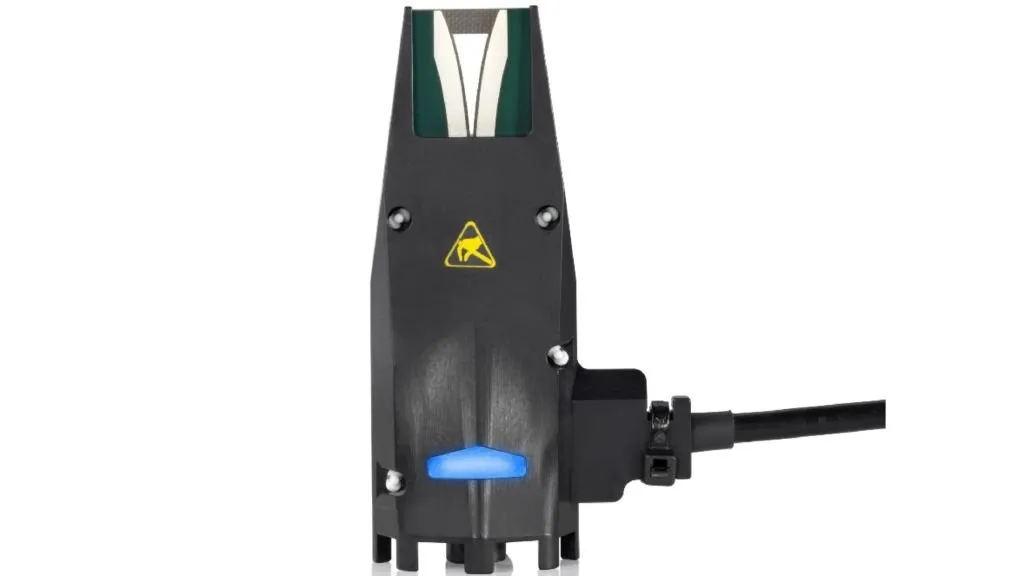

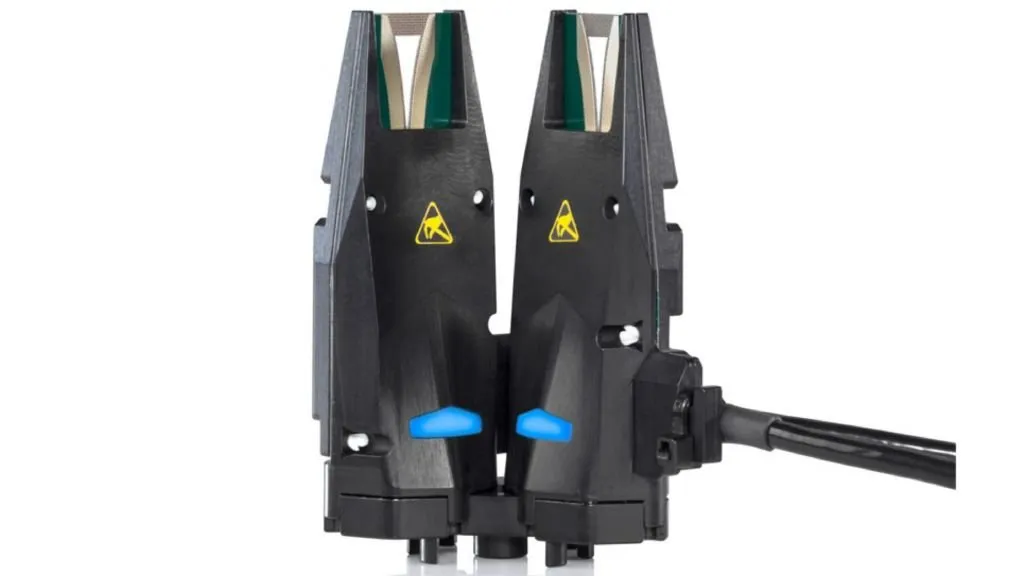

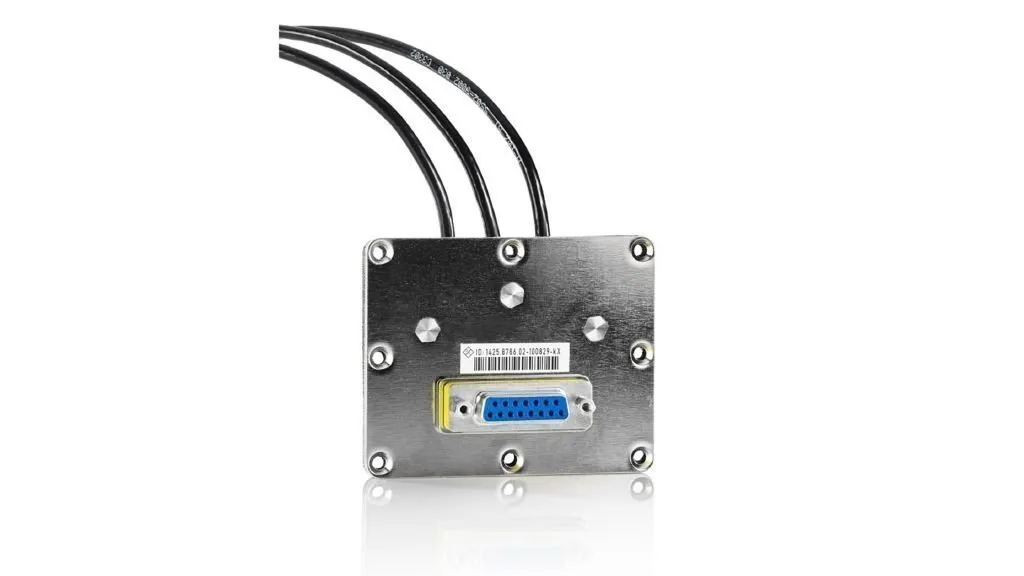

Антенные модули NRPM-A90 и NRPM-A90D (с двойной поляризацией), применяемые в системе, обладают малой эффективной площадью рассеяния (ЭПР) – менее -26 дБ/см, что примерно на 15 дБ/см ниже значения ЭПР классической рупорной антенны, благодаря чему они фактически не вносят отражений и идеально подходят для использования в экранированной среде, такой как безэховые камеры.
В комплексе R&S NRPM применяется высокочувствительный диодный детектор, который встроен непосредственно в антенну, благодаря чему антенные модули NRPM-A90 и NRPM-A90D способны измерять мощность до -76 дБмВт. Так, например, даже при установке тестируемого устройства, обладающего мощностью передачи всего -10 дБмВт, на расстоянии 1 метр, система по-прежнему сможет определять принимаемую на антенном модуле мощность с очень высокой точностью.

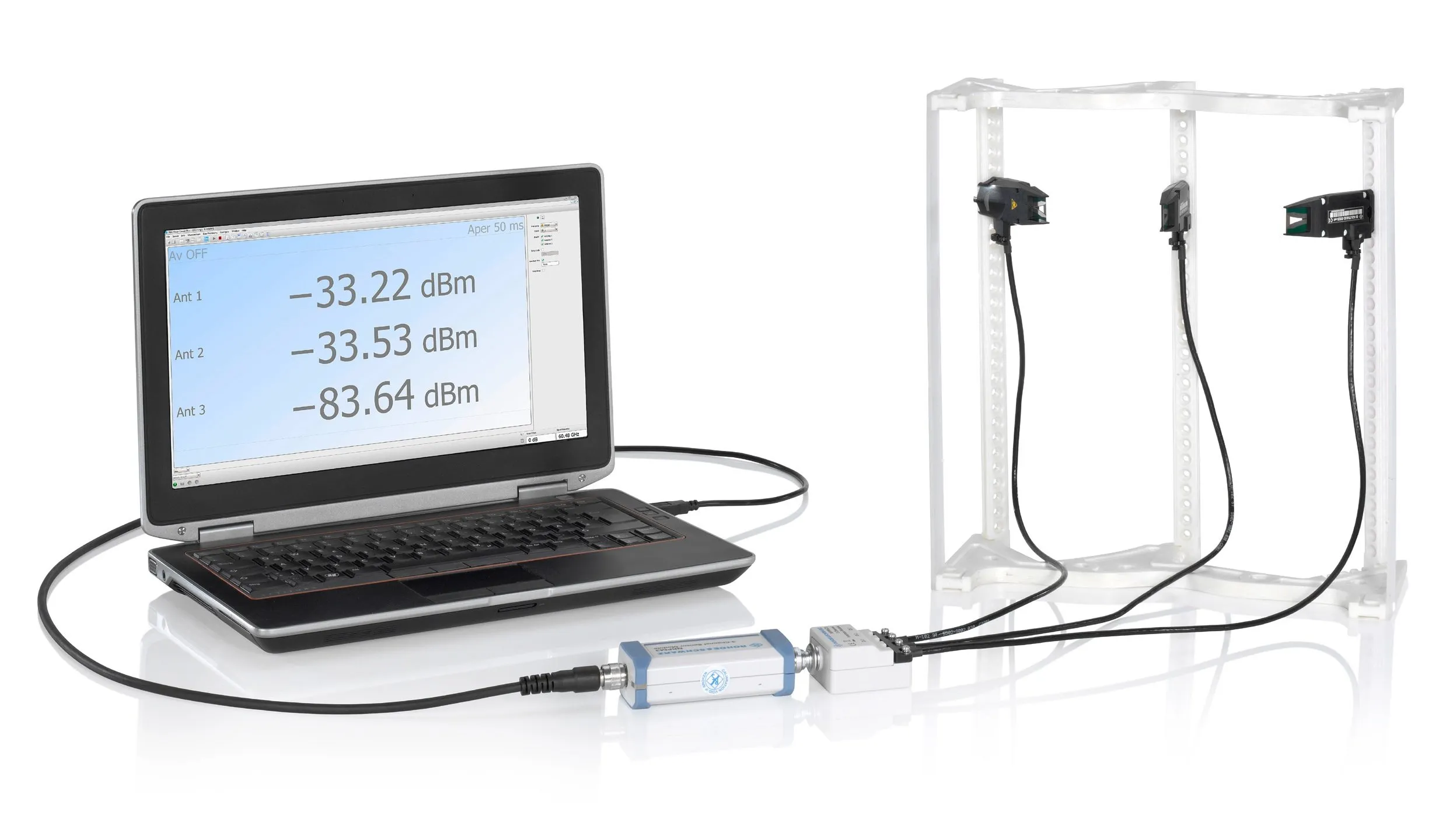

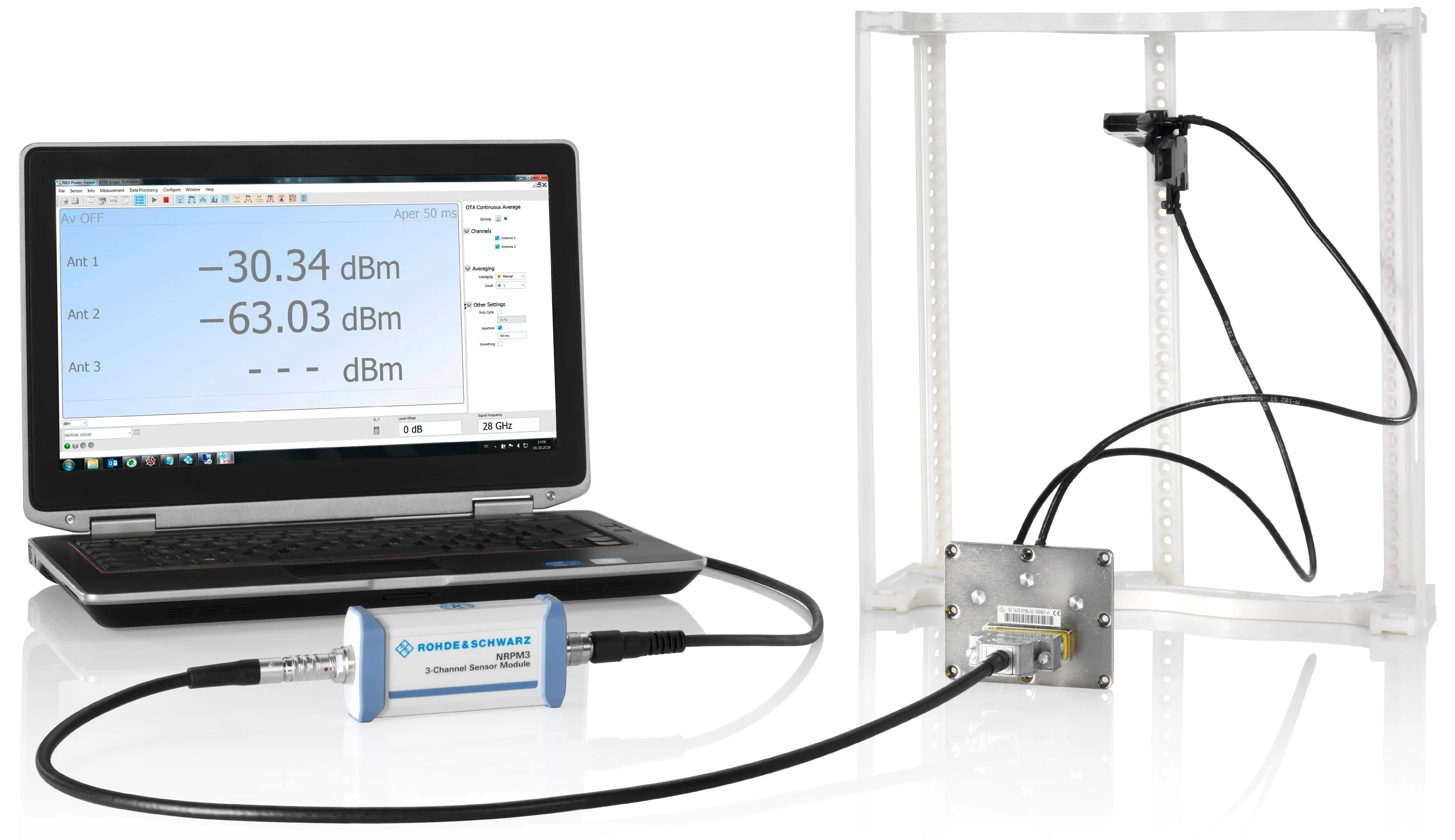

С помощью антенн NRPM-A90 и NRPM-A90D также возможно производить тестирование формирования диаграммы направленности антенн. Для этого три антенных модуля устанавливаются в одной плоскости для проверки ДН в горизонтальной плоскости. Для проверки вертикального формирования ДН модули монтируются как минимум в двух горизонтальных плоскостях.
Основные характеристики
|
Диапазон частот: от 18 ГГц до 90 ГГц; Идеально подходит для испытаний формирования диаграммы направленности; Предназначен для измерений 5G, WLAN IEEE 802.11ad и IEEE 802.11ay, автомобильных радаров; Полностью откалиброванный антенный модуль с встроенным диодным детектором; Масштабируется в соответствии с требованиями заказчика; |
