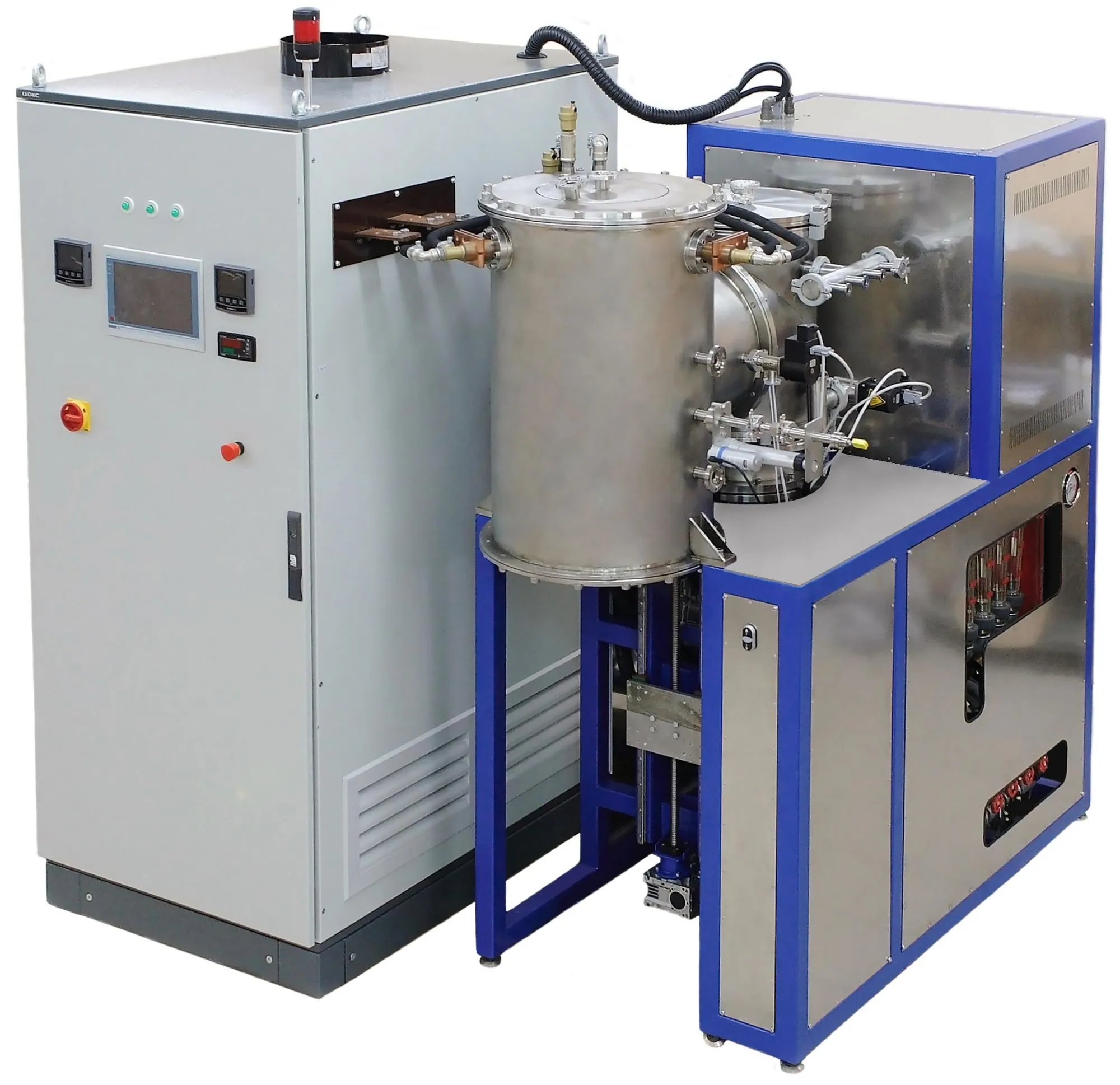

Высокотемпературная вакуумная печь для проведения термической обработки, процессов спекания, отжига, прокаливания и отпуска изделий и материалов в вакууме. Печь изготовлена в климатическом исполнении «УХЛ» категории 4.2 по ГОСТ 15150-69 и предназначена для работы при температуре окружающего воздуха от 15 - 10 С, относительной влажности 60-80% и атмосферном давлении от 8,9*104Па до 1,01*105Па (от 700 до 750мм рт. ст.)
Основные составные части печи
каркас;
камера технологическая;
блок термопар;
подъемное устройство;
система водоохлаждения;
система вакуумная;
система управления.
Все комплектующие импортного производства.
Основные характеристики
Количество рабочих позиций (колпаков): 1
Размеры рабочей зоны камеры (колпака): диаметр - 150 мм; высота - 220 мм
Рабочая среда внутри печи – вакуум: не хуже 2х10^-6 мм рт.ст.
Максимальная температура рабочей среды: 1850 (+50) °С
Точность поддержания температуры в установившемся режиме: не хуже ±30°С
Скорость подъёма температуры до 1850°С: не менее 45 °С/мин.
Время непрерывного технологического процесса термообработки: при температуре 1850°С - не менее 3 ч; при температуре 1600°С - не менее 5 ч
Давление в камере при температуре 1850°С: не хуже 6,6х10^-3 Па; 5х10^-5 мм рт.ст.
Максимальная масса загрузки: не менее 15 кг
Способ нагрева: резистивный
Материал нагревателей: вольфрам
Материал экранов теплоизоляции: молибден, молибден, нержавеющая сталь
Давление воды на входе в систему охлаждающей печи: (1,5…3,5)х10^5 Па; 1,5…3,5 кгс/см2
Расход охлаждающей воды: не более 6 м3/ч
Электрическая мощность, потребляемая печью: не более 140 кВт
Габаритные размеры печи (ДхШхВ): 1200 х 2500 х 3300 мм
