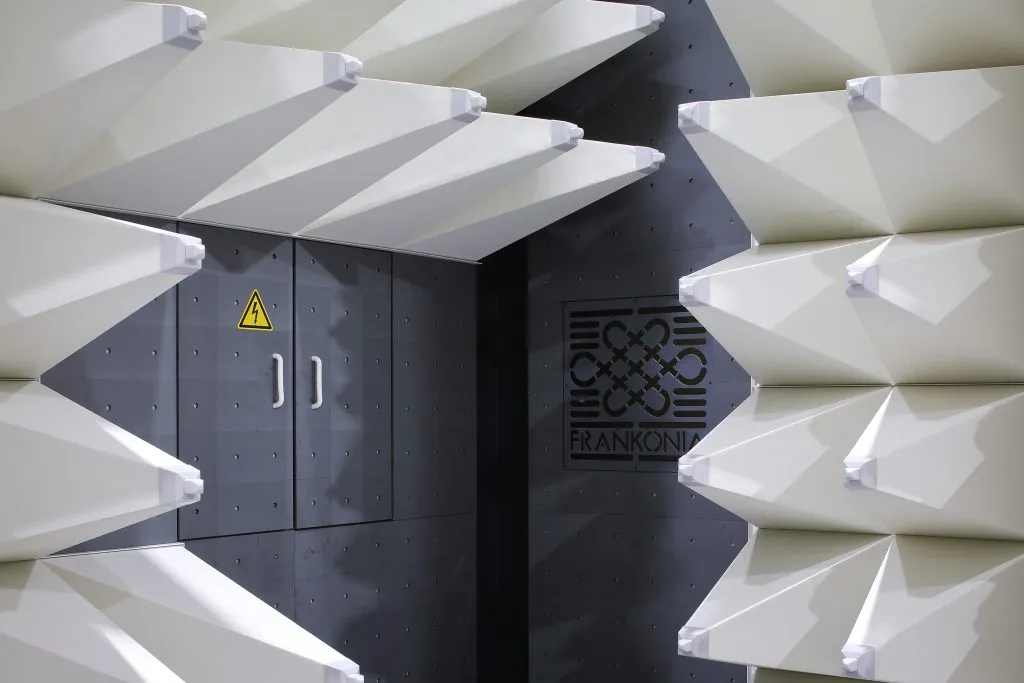

Компактная гибридная камера Frankonia представляет собой помещение размером 7,355 х 3,755 х 3,3 метра, стены, пол и потолок которого оборудованы специальными ферритовыми поглотителями, что позволяет проводить тестирование оборудования на устойчивость к воздействию электромагнитного излучения в соответствии со стандартом МЭК 61000-4-3 для расстояния измерения 3 метра. Наличие ферритовых и гибридных поглотителей обеспечивает наилучшие характеристики для измерений предварительного соответствия параметров излучения предъявляемым требованиям в диапазоне частот от 30 МГц до 18 ГГц. Данная камера Frankonia может выступать в качестве полубезэховой камеры (с заземленным полом) или полностью безэховой камеры (с поглотителями на всей поверхности пола).
Дополнительно камера может оснащаться трехфазным сетевым фильтром, фильтром сигнальной линии и/или фильтром линии передачи данных, вентилятором, антенной мачтой, измерительным оборудованием, поворотным столом и другими устройствами. Также может быть смонтирована видео- и/или аудиосистема и система для измерения параметров камеры. В качестве изоляции могут быть применены негорючие гибридные поглотители.
Основные характеристики
|
Габариты камеры (ДхШхВ): 7,355 х 3,755 х 3,3 м; Длинные стены: ферритовые поглотители типа F006 + гибридные поглотители типа Н450 площадью 7,2 м² в центре; Короткая стена за тестируемым оборудованием: ферритовые поглотители типа F006 + гибридные поглотители типа Н450 площадью 9,9 м² в центре; Короткая стена за антенной: ферритовые поглотители типа F006 (измерение на частотах выше 1 ГГц с рупорными антеннами); Потолок: ферритовые поглотители типа F006 + гибридные поглотители типа Н450 площадью 5,76 м² в центре; Пол (SAC): перемещаемые гибридные поглотители типа Н450 площадью 7,2 м²; Пол (FAC): ферритовые поглотители типа F006 + гибридные поглотители типа Н450 площадью 7,2 м² в центре; Диапазон частот: 30 МГц .. 18 ГГц; Размер однородной зоны: 1,5 х 1,5 м; Максимальное отклонение: -0 дБ / +6 дБ для 12 из 16 точек измерения; Расстояние измерения: 3 м; Дверь для доступа персонала (1013 х 2043 мм); Две сотовые вставки для вентиляции; Один сетевой фильтр, 250 В переменного тока, 2 х 32 А; Две проходные панели; Вводы: 6 типа N, 6 типа BNC и 2 для волоконно-оптических линий; Электропроводка, освещение, фальшпол, облицовка из поглотителей; |
