Испытательные генераторы наносекундных и микросекундных импульсных помех

Производитель: НПП «Прорыв»

Описание
Характеристики

Проведение испытаний с использованием тестовых генераторов импульсных помех в Москве стало важной частью проверки технических средств на соответствие ГОСТ и МЭК. Наше оборудование предназначено для нормирования шумов и создания МИП с целью эффективной передачи энергии по цепям, подвергающимся воздействию. Использование микросекундных импульсных помех (МИП) играет большую роль в тестировании электропитания и данных, которые могут подвергаться воздействию большой энергии в технических цепях.

Испытательные генераторы импульсных помех (ИГП) являются важной частью оборудования для тестирования технических средств (ТС) в условиях электромагнитной совместимости. Компания НПП "Прорыв" представляет несколько моделей генераторов, каждая из которых специально разработана для создания нормированных пачек импульсных помех в сети электропитания и сигнальных цепях, соответствуя требованиям различных стандартов.

Испытательный генератор наносекундных импульсных помех ИГН 4.1м с емкостными клещами ЕК 4

ИГН 4.1м предназначен для генерации нормированных пачек наносекундных импульсных помех (НИП) и использования в испытаниях ТС на соответствие ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2012), ГОСТ IEC 61000-4-4-2016.

Несколько ключевых технических характеристик данного генератора:

Амплитуда импульсов: от 0.25 до 4 кВ;
Длительность фронта импульса: 5.0 нс ±30% для различных уровней;
Длительность импульса: от 35 до 150 нс;
Период повторения импульсов в пачке: 300.0 мс ±20%;
Максимальный потребляемый ток: до 10 А;
Габариты генератора: 450 х 434 х 169 мм;
Масса генератора: не более 12 кг.

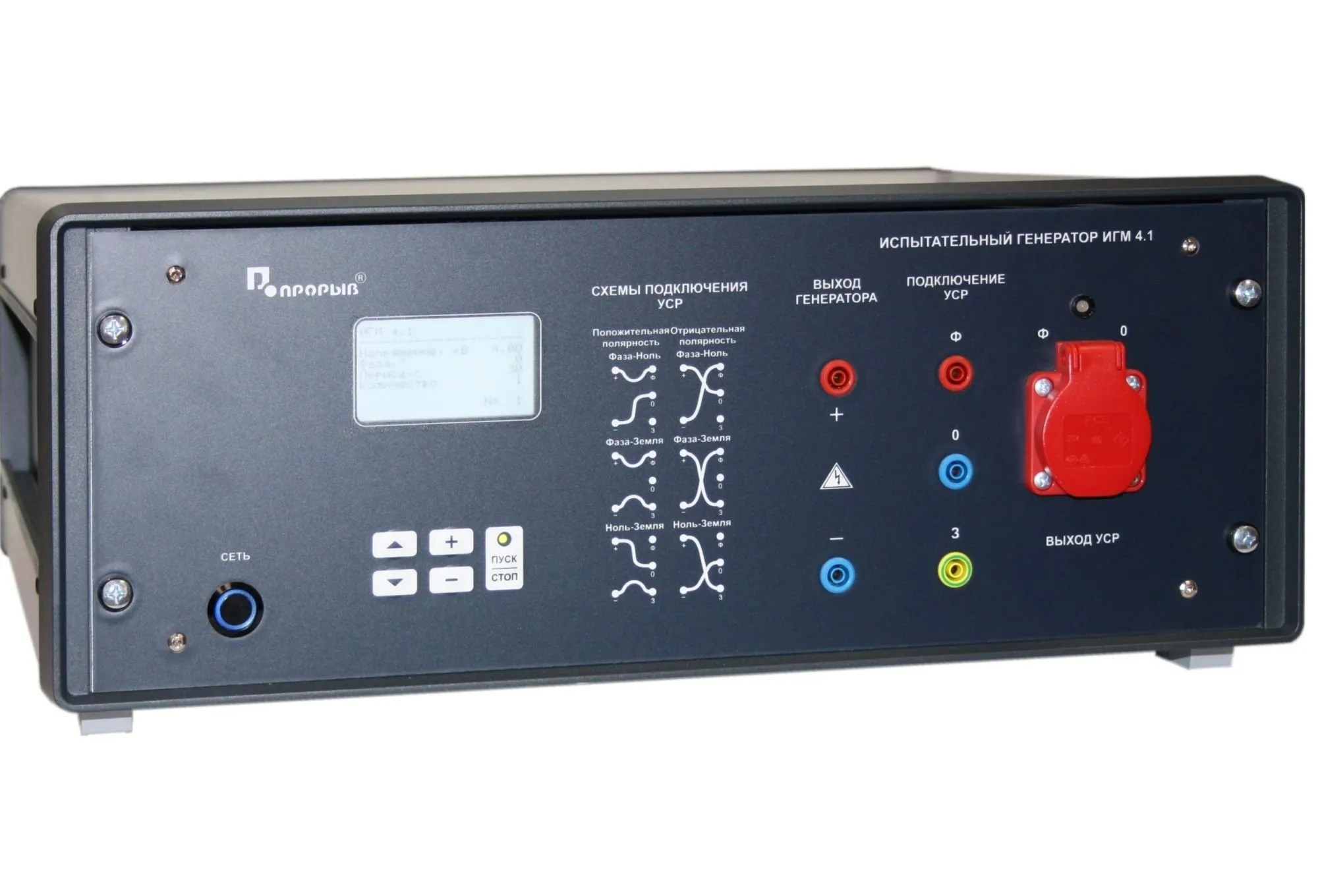

Испытательный генератор микросекундных импульсных помех большой энергии ИГМ 4.1

ИГМ 4.1 создан для формирования нормированных микросекундных импульсных помех большой энергии с длительностью 50 мкс и фронтом 1,2 мкс в сети электропитания и передачи данных. Его технические параметры:

Амплитуда импульсов напряжения: от 0.5 до 4 кВ;
Длительность фронта импульсов напряжения: 1,2 мкс ±30%;
Длительность импульсов напряжения: 50 мкс ±20%;
Максимальный потребляемый ток: до 10 А;
Габариты генератора: 450 х 434 х 169 мм;
Масса генератора: не более 15 кг.

Испытательный генератор микросекундных импульсных помех большой энергии ИГМ 4.2

ИГМ 4.2 – лабораторный прибор для тестирования ТС под воздействием микросекундных импульсных помех по ГОСТ Р 51317.4.5-99, ГОСТ Р 50932-96, МЭК 61000-4-5, ГОСТ IEC 61000-4-5-2017.

Технические характеристики данной модели:

Амплитуда импульсов напряжения: от 0.5 до 4 кВ;
Длительность фронта импульсов напряжения: 10 мкс ±30%;
Длительность импульсов напряжения: 700 мкс ±20%;
Максимальный потребляемый ток: до 100 А;
Габариты генератора: 450 х 434 х 169 мм;
Масса генератора: не более 10 кг.

Эти генераторы предоставляют надежные и контролируемые импульсы для проведения качественных тестов и обеспечения соответствия ТС электромагнитной совместимости.
