Портативные направленные антенны Rohde & Schwarz HE400 предназначены для использования с анализатором спектра или приемником для обнаружения и определения местоположения передатчиков и источников помех в диапазоне частот от 8 кГц до 8 ГГц. Пеленги определяются путем ручного наведения антенны в направлении, где сигнал наиболее силён.
Антенны оптимизированы для использования с портативным контрольным приемником Rohde & Schwarz PR200, портативным приемником Rohde & Schwarz PR100, портативными анализаторами спектра Rohde & Schwarz FSH и Spectrum Rider FPH, а также с анализатором кабелей и антенн Rohde & Schwarz Cable Rider ZPH.

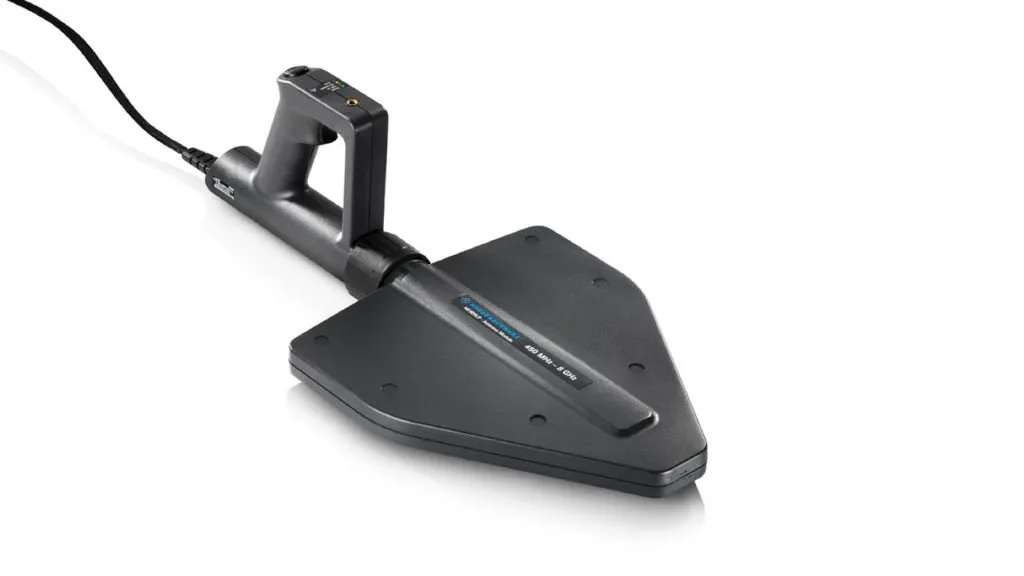

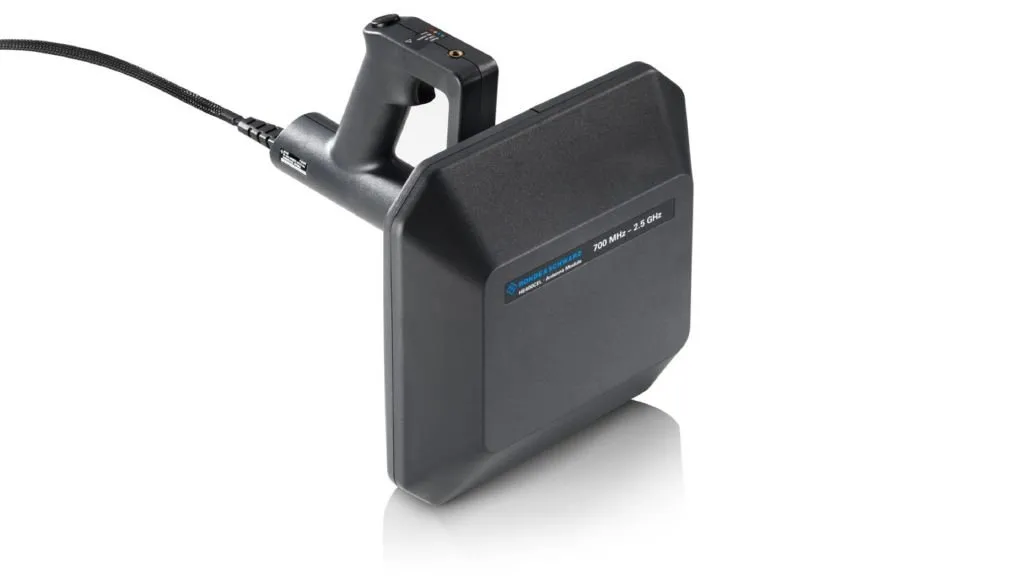

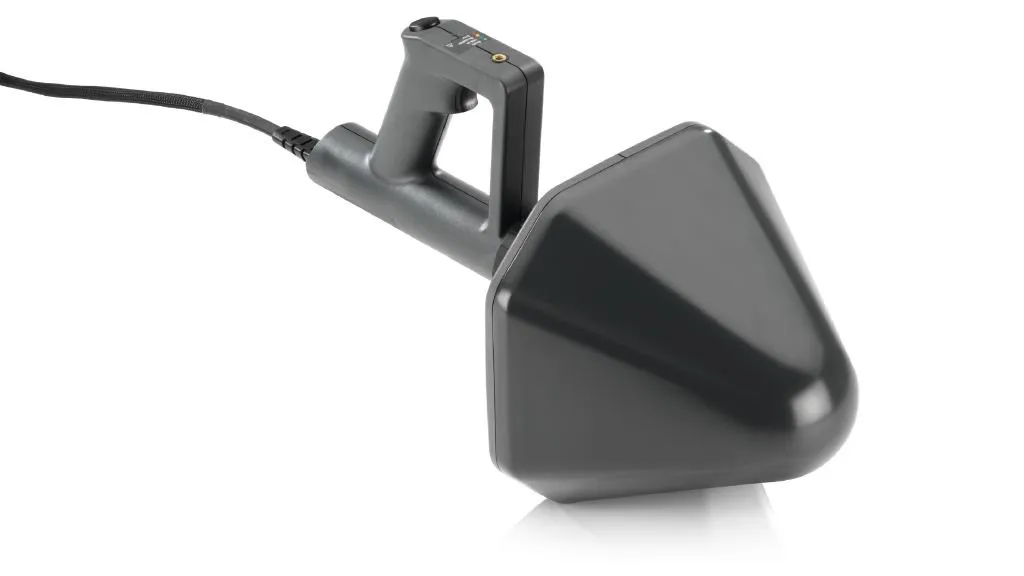

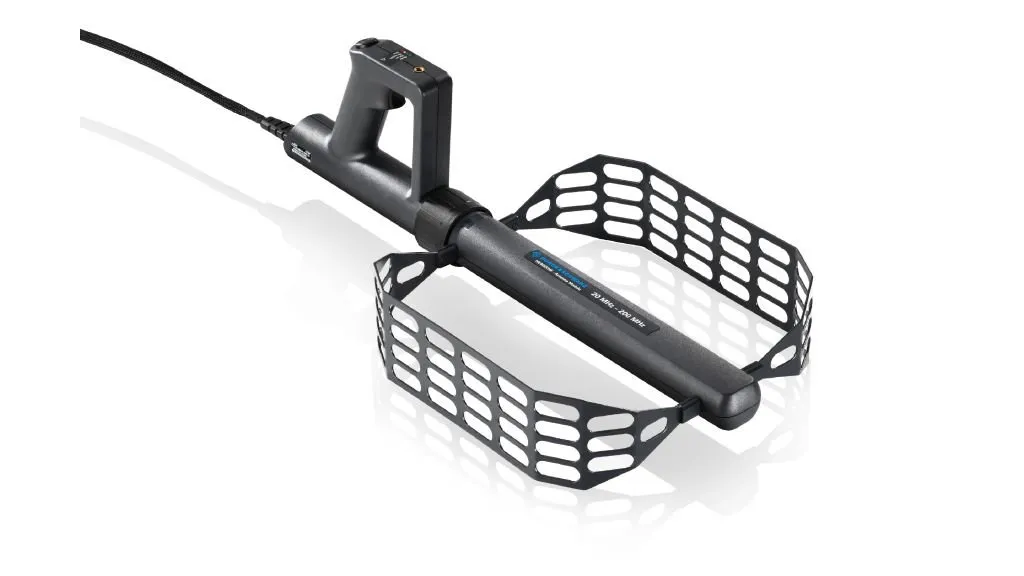

Антенна в сборе состоит из рукоятки, набора кабелей, адаптированных к приемнику, и непосредственно антенного модуля, который крепится к рукоятке с помощью стопорного кольца. Доступно семь различных антенных модулей, позволяющих принимать сигналы с вертикальной или горизонтальной поляризацией.
Для повышения чувствительности системы может быть активирован встроенный малошумящий усилитель (МШУ). В пассивном режиме усилитель отключается. Антенну можно использовать вблизи сильных передатчиков.
Встроенный электронный компас предоставляет точные данные азимута и высоты, а чувствительный приемник GNSS в рукоятке антенны позволяет с точностью определять местоположение источника за счет триангуляции.
Встроенная кнопка-курок может использоваться для внешнего запуска действия, настраиваемого приемником.
Основные характеристики
|
Четкая диаграмма направленности; Широкий динамический диапазон благодаря переключению активного и пассивного режимов (LNA вкл./выкл.); Широкий частотный диапазон от 8 кГц до 8 ГГц; Автоматическое обнаружение поляризации; Поляризация: регулируемая, линейная, горизонтальная или вертикальная; Кнопка-курок для внешнего запуска приемника; Современные материалы сводят вес к минимуму (около 1 кг), конструкция позволяет снизить нагрузку на оператора; Приемник GNSS и электронный компас в комплекте; Резьба для штатива и резьба для держателя смартфона/планшета; Комплект сменных кабелей между антенной и приемником; Номинальный импеданс: 50 Ω; Коэффициент стоячей волны по напряжению (КСВН, VSWR): <3.5; тип. 2.0 кроме HE400HF; Компактный размер: 600 × 285 × 60 мм (HE400UWB); |
