Портативный мониторинговый приемник Rohde & Schwarz PR200

Портативный мониторинговый приемник Rohde & Schwarz PR200

Портативный контрольный приемник Rohde & Schwarz PR200 разработан для эффективного решения задач по мониторингу спектра, поиску помех и тестированию объектов. Он с высокой вероятностью и точностью обнаруживает, анализирует и локализует сигналы в диапазоне от 8 кГц до 8 ГГц. Оптимизированный для работы в полевых условиях, прибор обеспечивает идеальный баланс между радиочастотными характеристиками и функциональностью, а также предлагает широкий спектр измерительных функций, которые подходят для анализа сложных сигналов, таких как сигналы 5G.

Rohde & Schwarz PR200 имеет полосу пропускания в режиме реального времени до 40 МГц, охватывая диапазон частот от 8 кГц до 8 ГГц, который может быть расширен до 20 ГГц с помощью ручной направленной антенны Rohde & Schwarz HE400DC и с 18 до 33 ГГц благодаря применению ручной направленной антенны Rohde & Schwarz HE800-DC30 со встроенным понижающим преобразователем. Приемник Rohde & Schwarz PR200 обладает превосходными производительностью, скоростью, удобством использования и размерами, весом и мощностью (SWaP) для решения типичных задач, связанных с мониторингом спектра мобильной связи, расчисткой спектра, поиском помех и тестированием на месте в помещении и на открытом воздухе. Мониторинг спектра помогает обнаружить и локализовать неизвестные сигналы помех, проверять соответствие лицензиям, правилам и стандартам связи, а также упрощает управление сетью.

С быстрым увеличением количества устройств беспроводной передачи в городской среде появляется все больше нежелательных сигналов помех, которые могут нарушить качество критически важных каналов связи. Подавление этих помех в таких случаях имеет решающее значение для организации правильного использования спектра.

Помимо полихромного отображения спектра и быстрого обзора спектра со скоростью сканирования до 60 ГГц/с, Rohde & Schwarz PR200 поддерживает аналоговую демодуляцию и универсальные измерения сигналов, включая измерения уровня, напряженности поля и параметров модуляции в соответствии с требованиями ITU.

Благодаря работе в режиме реального времени, полихромному спектру и анализу во временной области с функцией временного стробирования спектра можно надежно обнаруживать даже трудно обнаруживаемые помехи. Обнаружение источников помех осуществляется с помощью ручного самонаведения и пеленгации, автоматической пеленгации на основе угла обзора или с движущегося транспортного средства в сочетании с программным обеспечением Rohde & Schwarz MobileLocator на базе ПК.

Для оценки и анализа Rohde & Schwarz PR200 предлагает комплексные режимы визуализации, широкий набор маркеров и функций измерения сигналов, расширенные функции отображения, потоковую передачу данных I/Q, режим истории, запись звука и трассировки, а также дистанционное управление по локальной сети для последующего использования, воспроизведения и документирования результатов.

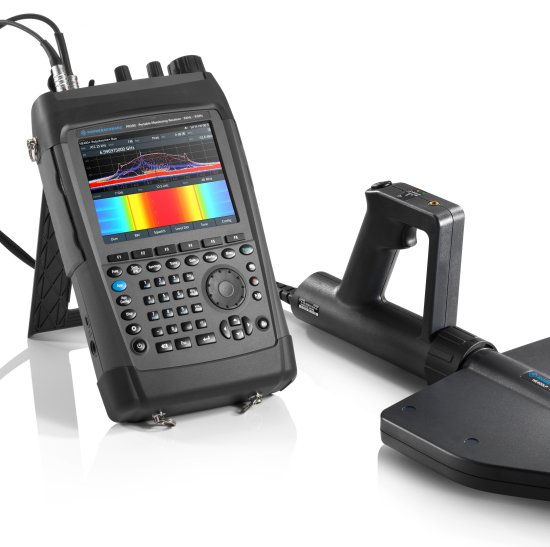

В дополнение к пеленгации с помощью ручных направленных антенн HE400 или HE800, приемник Rohde & Schwarz PR200 оснащен компактными пеленгаторными антеннами ADDx07 и может быть модернизирован для выполнения высокоточной пеленгации на основе угла прихода (AoA) в диапазоне от 20 МГц до 6 ГГц. Высокая точность временных меток благодаря внутреннему модулю GNSS позволяет работать в сети с несколькими приемниками для выполнения радиолокации с точной разницей во времени прибытия (TDOA).

Rohde & Schwarz PR200 имеет инновационный пользовательский интерфейс на основе приложений для быстрого переключения между измерительными задачами, что позволяет обнаруживать, анализировать и локализовать интересующие сигналы в кратчайшие сроки. Благодаря набору мощных функций, небольшому весу 3,5 кг (с батареей) и времени работы от батареи более 3,5 часов, прибор является одним из самых удобных в эксплуатации.
