Осциллограф серии U1600 – это прибор для измерения формы и параметров сигналов, способный работать в жестких промышленных уусловиях. Помимо того, что эти приборы являются полнофункциональными осциллографами, они используются в качестве цифрового истинно среднеквадратического мультиметра с максимальным отображаемым значением 6000. Мультиметр выполняет функции истинно среднеквадратического вольтметра (постоянное и переменное напряжение, постоянное + переменное напряжение), омметра (измерение сопротивления по 2-проводной схеме, проверка диодов и непрерывности цепей, измерение емкости), амперметра и термометра.

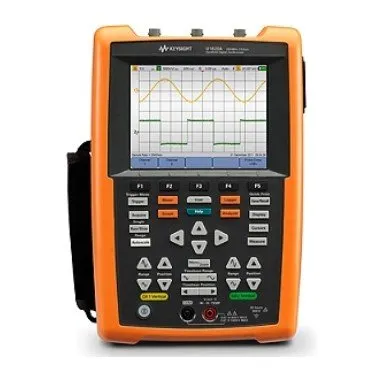

Ручной цифровой осциллограф U1600 оборудован цветным ЖК дисплеем 4,5”, позволяющим четко отображать осциллограммы по двум каналам.

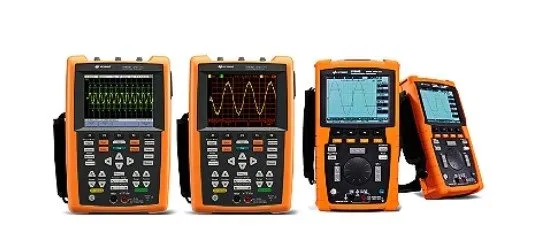

В серию U1600 входят четыре модели: U1602A и U1602B – с полосой пропускания 20 МГц, U1604A/U1604B – с полосой пропускания 40 МГц.
Каждая модель обеспечивает выборку данных в реальном времени с частотой до 200 Мвыб/с. Функции математической обработки двух каналов и БПФ (в моделях U1604A и U1604B) позволяют быстро анализировать сигнал в частотной и временной области.
Встроенный цифровой истинно среднеквадратический мультиметр с диапазоном отображаемых значений до 6000 обладает функцией автоматического выбора диапазона, обеспечивающей гибкое, быстрое и точное измерение напряжения, сопротивления и других параметров. Кроме того, осциллографы серии U1600 стандартного исполнения обладают функцией регистратора данных.
Основные характеристики
|
Число каналов: 2; Полоса пропускания (по уровню 3 дБ) U1602B/U1604B: до 20 мГЦ/до 40 мГц; Максимальная частота дискретизации (одноканал. режим): 200 Мвыб/с в режиме чередования двух каналов; Максимальная частота дискретизации (двухканал. режим): 100 Мвыб/с на канал; Функции курсоров и масштабирования: да; Измерения в автоматическом режиме: до 22 видов измерений; Связь по входу: АС (по переменному току), DC (по постоянному току), GND (по току заземления); Входной импеданс: 1 Мом II < 20 пФ; Пределы: от 10 нс до 50 с/дел; Разрешение: от 2 до 400 пс; Длительность фронта: <17,5 нс; Виды запуска: по перепаду, кодовому слову, длительности импульса, видеосигналу; Режимы запуска: Auto (автоматический), Normal (по условиям запуска), Single (однократный); Внутренне запоминающее устройство осциллографа: до 10 осциллограмм и конфигураций настроек; |
