Программный комплекс планирования беспроводных транспортных сетей InfoVista Ellipse

Общие сведения

От беспроводных сетей требуется все большая пропускная способность. Это обусловлено увеличением трафика данных в сетях и большим пропускным потенциалом новых технологий беспроводного доступа. Поэтому операторы вынуждены увеличивать пропускную способность своих транспортных сетей. Для сетей 2G и 3G были нормой иерархии PDH/SDH, однако с появлением сетей нового поколения (LTE, LTE-A, WiMAX) и с началом применения Ethernet-решений для развертывания транспортных сетей эта ситуация стала меняться.

Сегодня большое количество соединений (почти половина) осуществляется по сверхвысокочастотным Ethernet-каналам. Это означает, что в рамках крупных транзитных сетей осуществляются тысячи сверхвысокочастотных соединений. Для создания и эксплуатации таких сетей требуется верное техническое решение; решение, которое отличается минимальной ценой, но обеспечивает нужный уровень пропускной способности и надежность доступа.

Ellipse (ранее Mentum Ellipse) является новейшим релизом программного комплекса планирования беспроводных транспортных сетей, ориентированного на потребности операторов связи, которым необходимо решение, выходящее за рамки традиционного планирования радио-релейных линий связи (РРЛ). Ellipse - передовой инновационный инструмент для проектирования РРЛ. Решение предлагается в четырех версиях, ориентированных на разные потребности и на разные финансовые возможности: Basic, Professional, Enterprise (включая многопользовательскую версию) и Ultimate (включая многопользовательскую версию).

Ellipse осуществляет поддержку управления и оптимизации крупномасштабных транспортных сетей на протяжении всего жизненного цикла сети. С помощью Ellipse операторы смогут улучшить экономический эффект своих транспортных сетей за счет снижения капитальных вложений, а также повысить эксплуатационную эффективность.

Ellipse является отличным средством для планирования СВЧ линий и частотного планирования с поддержкой соединений типа точка-точка и точка-многоточка. Инновационные возможности комплекса позволяют эффективно оптимизировать топологию сети, маршрутизацию трафика и использование канала. Благодаря внедрению реальных данных о производительности сети и объемах трафика в процесс планирования, инженеры могут сравнивать текущие и ожидаемые показатели нагрузки сети для того, чтобы избежать, так называемых, «бутылочных горлышек» и достичь более высоких экономических показателей.

Ключевые особенности

Ellipse предлагает непревзойденные возможности планирования сетей с поддержкой всех необходимых моделей для осуществления сквозного анализа производительности каналов, таких как модель развития, модель влияния интенсивности осадков, модель передачи по нескольким каналам, модель диверсификации, MIMO, модель производительности и доступности.

Ellipse предлагает возможность оптимизации топологии, использования спектра и объемов крупномасштабных мобильных транспортных сетей до заданного уровня качества и экономических показателей.

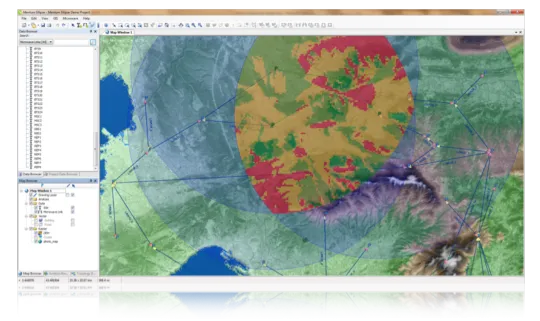

Система предлагает продвинутый пользовательский интерфейс, с поддержкой всех известных стандартных форматов карт, отображением слоев, 3D-отображением плотных городских районов. Также для ускорения процесса проектирования могут быть использована цифровая модель рельефа SRTM, данные которой находятся в свободном доступе.

Ellipse использует программную архитектуру следующего поколения на основе платформы .NET. Это означает, что решение является более быстрым, гибким, надежным и ориентированным на будущее.

Ключевые показатели эффективности для Ellipse могут быть взяты из системы управления производительностью сети VistaInsight или импортированы из таблиц Excel, а данные трафика сетей радиодоступа - из программного комплекса для радио-планирования и оптимизации сетей доступа Planet. С помощью этих данных можно посмотреть и проанализировать изменение объемов трафика в сети RAN во времени.

Программный комплекс планирования беспроводных транспортных сетей InfoVista Ellipse: описание, возможности, технические характеристики

Проектирование РРЛ

Общие функциональные возможности

ГИС

• - Мозаичное представление геоданных с переменным разрешение для лучшей детализации данных
• - Встроенная функция загрузки геоданных из открытых источников, обеспечивающая автоматический поиск, загрузку, изменение формата, проекции, и компоновку геоданных в соответствии с выбранной страной или регионом.
• - Редактируемые надписи и всплывающие пояснения на карте

 Проектирование и анализ линии связи

• - Автоматический подбор частотных каналов с контролем по четности (High/Low conflict)
• - Функция динамического поиска промежуточных пролетов
• - Расчет зон взаимной прямой видимости между площадками
• - Поиск трассы в рамках матрицы анализа прямой видимости
• - Анализ качества трассы
• - Проверка наличия помех
• - Полный анализ качества связи

Расчет РРЛ пролета

• - Модели распространения радиоволн (т.е., General, General Diffraction, ITU-R P.452-14)
• - Модели с обходными путями (т.е., General, K.Q. factor, ITU-R P.530-13, ITU-R P.530-7/8, ITU-R P. 9/12, Vigants-Barnett)
• - Модели затухания в дожде (т.е., General, Crane, ITU-R P.530-7/13)
• - Требования к производительности (т.е., ITU-T G.821, 826, 828)
• - Требования к доступности (т.е., ITU-T G.821, 827)

База данных оборудования

• - База данных антенн
• - База данных радиоустройств
• - База данных антенных фидеров
• - База данных частотных планов

Проектирование и учет транспортной сети

Функция проектирования топологии сети

• - Функция проектирования топологии сети, позволяющая определить оптимальную траекторию для канала связи
• - Может использоваться при создании сетей с нуля и их расширении

Автоматизированное назначение частотных каналов

• - Автоматизированный расчет оптимальных частотных каналов для одной или нескольких РРЛ
• - Разные стратегии распределения, обусловленные параметрами сети
• - Обеспечение эффективного использования имеющихся частот

Расчет помех в сети

• - Расчет взаимных помех и ЭМС в масштабах всей сети
• - Подробные отчеты о помехах
• - Сводный отчет по результатам анализа нескольких линий связи за один раз

Многопользовательский режим

• - Новая программная платформа обеспечивает возможность совместной работы многих пользователей
• - Сохранение конфигурации сети в базе данных Oracle или MS-SQL
• - Управление несколькими проектами с помощью одного сервера управления данными Data Manager Server
• - Авторизация по логину и паролю

Планирование сети передачи данных

• - Детализация каналов связи, элементов сети, защитных колец и слотов
• - Учет как РРЛ так и других линий связи, например арендованных каналов и оптоволоконных линий
• - Управление логическим уровнем транзитной и магистральной сети со всеми имеющимися стандартами передачи сигналов
• - Оценка качества канала, анализ пропускной способности и управление IP-уровнем в сети передачи данных

Причины использовать Ellipse

Планирование и оптимизация транспортной сети мобильной связи

В Ellipse (ранее Mentum Ellipse) поддерживается планирование и оптимизация мобильных транспортных сетей, передача в которых осуществляется в микроволновом и миллиметровом диапазоне. Оптимизация параметров транспортной сети позволяет операторам мобильной связи добиваться хороших показателей экономической эффективности при высоком уровне надежности и качества связи.

Планирование СВЧ линий в условиях прямой видимости LOS и в условиях отсутствия прямой видимости NLOS в крупных сетях

Комплекс Ellipse может использоваться для планированиия сетей с передачей в микроволновом и миллиметровом диапазонах. Система поддерживает все модели, необходимые для анализа производительности соединений точка-точка и точка-многоточка, а также частотное планирование. Являясь решением корпоративного класса с гибкой реализацией рабочих процессов, Ellipse позволяет инженерам оптимизировать топологию сети, использование спектра и выбор оборудования для удовлетворения требований к производительности и доступности крупнейших Tier-1-операторов. Ellipse оснащен инструментом планирования радиорелейных линий в условиях прямой видимости LOS и в условиях отсутствия прямой видимости NLOS с возможностью предварительного отображения продвинутого анализа отражений и производительности в условиях плотной городской застройки.

Эффективное управление инфраструктурой транспортной сети

Ellipse предоставляет уникальную возможность моделирования мульти-технологичной сети. Это позволит инженерам планировать, объединять, оптимизировать и управлять микроволновыми линиями связи, связью в миллиметровом диапазоне, оптоволоконными сетями и транспортной инфраструктурой IP-сети. Способность генерировать и предоставлять специализированные отчеты о состоянии инфраструктуры позволяет существенно сократить время на планирование и оптимизацию транспортных сетей.

Планирование малых сот, в том числе планирование на трассах NLOS

Ellipse поддерживает планирование передачи на трассах с переотражением NLOS (непрямой видимости) как на высоких (20-100 ГГц), так и на низких частотах (до 6 ГГц). Оба решения используются в мобильных сетях.
