Отечественные радиорелейные линии

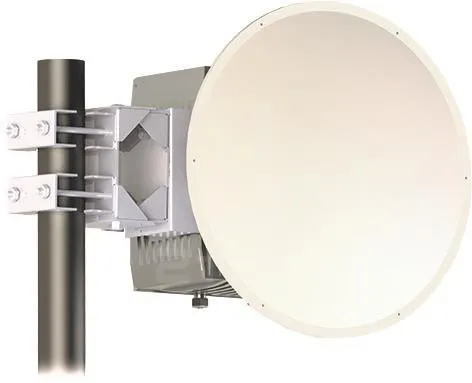

Отечественные радиорелейные мосты - беспроводное решение, не имеющее аналогов в мире, способное передавать данные с пропускной способностью до 10 Гбит/с (дуплекс) или до 20 Гбит/с (симплекс) на расстояния до 25 км. Передача осуществляется в нелицензируемых диапазонах частот 71-76 ГГц и 81-86 ГГц. В устройствах используется уникальная схема адаптивной модуляции и кодирования, а методы обработки сигналов гарантируют надежную и эффективную работу системы в любых погодных условиях. Мосты способны работать в широким диапазоне температур и потребляют мало электроэнергии. Возможно питание устройств по технологии PoE+.
Устройства предусматривают два варианта юстировки антенн: с помощью вольтметра и с помощью графического интерфейса. Управление системой и мониторинг может осуществляться локально и удаленно. Антенны крепятся по стандартной схеме, это позволяет сочетать высокую скорость развертывания с удобством контроля над системой.
Отечественные радиорелейные мосты - беспроводное решение, не имеющее аналогов в мире, способное передавать данные с пропускной способностью до 10 Гбит/с (дуплекс) или до 20 Гбит/с (симплекс) на расстояния до 25 км. Передача осуществляется в нелицензируемых диапазонах частот 71-76 ГГц и 81-86 ГГц. В устройствах используется уникальная схема адаптивной модуляции и кодирования, а методы обработки сигналов гарантируют надежную и эффективную работу системы в любых погодных условиях. Мосты способны работать в широким диапазоне температур и потребляют мало электроэнергии. Возможно питание устройств по технологии PoE+.
Устройства предусматривают два варианта юстировки антенн: с помощью вольтметра и с помощью графического интерфейса. Управление системой и мониторинг может осуществляться локально и удаленно. Антенны крепятся по стандартной схеме, это позволяет сочетать высокую скорость развертывания с удобством контроля над системой.
Основные характеристики
Диапазон частот: 71 – 76 ГГц, 81 – 86 ГГц
Диапазон рабочих температур: -50 .. +60 °С
Относительная влажность: 0 .. 100 %
Предельная высота над уровнем моря: 4000 м

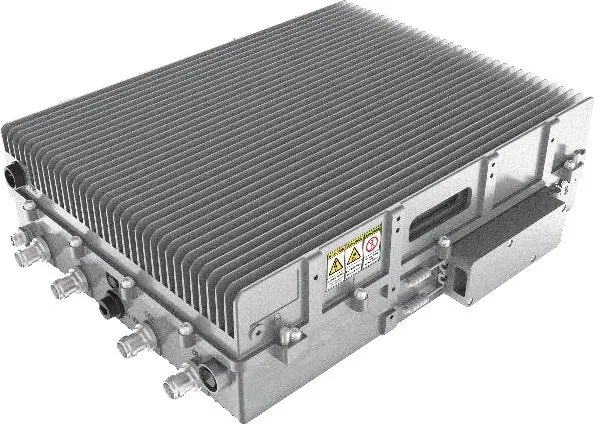

Габаритные размеры трансивера: 260 х 260 х 150 мм
Габаритные размеры системы в сборе, включая антенну: 600 х 270 мм, 900 х 300 мм (диаметр х толщина)
Масса: не более 8 кг
Напряжение питания: 220 В переменного тока, либо 48 В постоянного тока
Потребляемая мощность: 50 Вт.
Режим работы: полный дуплекс, симплекс
Разделение каналов приема и передачи: частотное (FDD)
Ширина полосы канала 2.3 ГГц / 5 ГГц
Выходная мощность передатчика: +21 дБм
Скорость передачи данных по радиоканалу (полный дуплекс): до 10 Гбит/c
Индикация уровня принимаемого сигнала (RSSI): выход на вольтметр 0 .. +10В, удаленное и локальное отображение посредством графического интерфейса пользователя, запрос через командную строку
Дальность связи на максимальной скорости передачи в условиях прямой видимости и отсутствия осадков: 25 км
Вид модуляции: адаптивная с многомерными сигнальными созвездиями
Схема кодирования: адаптивная, LDPC – Рида-Соломона
Антенна Кассегрена диаметром 43/60/90 см
Коэффициент усиления антенны: ≥ 41 дБ , ≥ 46 дБ, ≥ 50 Дб
КСВН: ≤ 1.9
Передача данных и удаленное управление: 000BASE-T (SFP) 1000BASE-X (SFP) / SFP+
Локальное управление: 10BASE-T (RJ-45)
Интерфейс управления: удаленное и локальное управление при помощи графического интерфейса пользователя, управление посредством командной строки
