Российские процессорные модули производителя «АТБ Электроника» в промышленных контроллерах компании 2TEST
В первом квартале 2026 года российские компании «2TEST» и «АТБ Электроника» реализовали совместный проект по выпуску отечественных аппаратных средств автоматизации. Компания «АТБ Электроника» выступила разработчиком и производителем процессорных модулей, являющихся составной частью промышленных программируемых логических контроллеров (ПЛК) компании 2TEST. Конечное изделие входит в состав программно-аппаратных комплексов (ПАК), предназначенных для тяжелых условий эксплуатации. Первая партия контроллеров уже готова к отгрузке для систем автоматизации, таких как стрелочные переводы рельсового транспорта, температурный контроль электрооборудования, интеллектуальные опоры умного города, а также инженерные системы и объекты критической информационной инфраструктуры.
Вычислительные модули
Производитель «АТБ Электроника» выпускает несколько линеек процессорных модулей. В частности, в контроллерах 2TEST линейки ПрофиСеть используется модуль процессорный АТБ-RK3568J-SMC (SoM модуль) с процессором RK3568J на архитектуре ARM (Cortex-A55). Данный модуль стандарта SMARC 2.1 является готовым решением и предназначен для встраиваемых систем.
Архитектура контроллеров 2TEST, построенная на стандарте SMARC 2.1, позволяет масштабировать производительность в зависимости от назначения ПАК. Для этого не требуются схемотехнические изменения – достаточно заменить вычислительный модуль на более мощный, предлагаемый компанией «АТБ Электроника». Такой подход обеспечивает максимальную гибкость и пространство для модернизации.

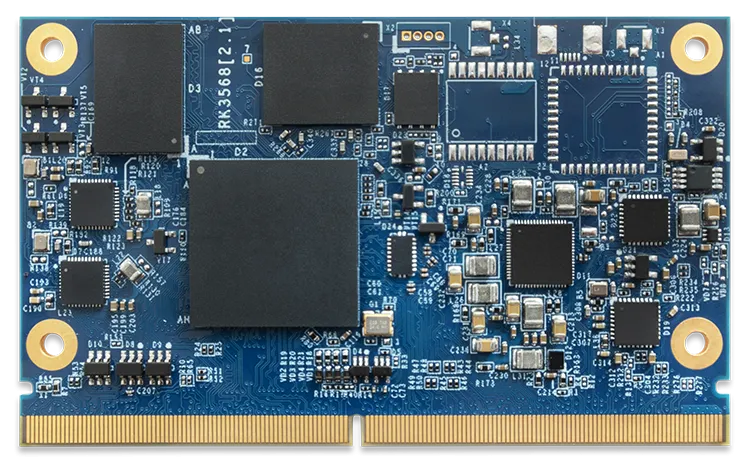

Модуль процессорный АТБ-RK3568J-SMC с процессором RK3568J
Модуль процессорный АТБ-RK3568J-SMC разработан и произведен в России, создан на доступной несанкционной компонентной базе и позволяет стабильно и регулярно выпускать промышленные партии изделий. Продукт включен в реестр Минпромторга РФ (719 ПП), доступен для тестирования и выпускается серийно.
Промышленные ПАК и ПЛК
Быстродействие и гибкость вычислительных модулей «АТБ Электроника» нашли применение в промышленных ПЛК сразу нескольких линеек компании 2TEST, входящих в ПАК «ПрофиКонтроль», «ПрофиСеть», «ПрофиТранспорт», «ПрофиВижн» и «КОИЖТ».

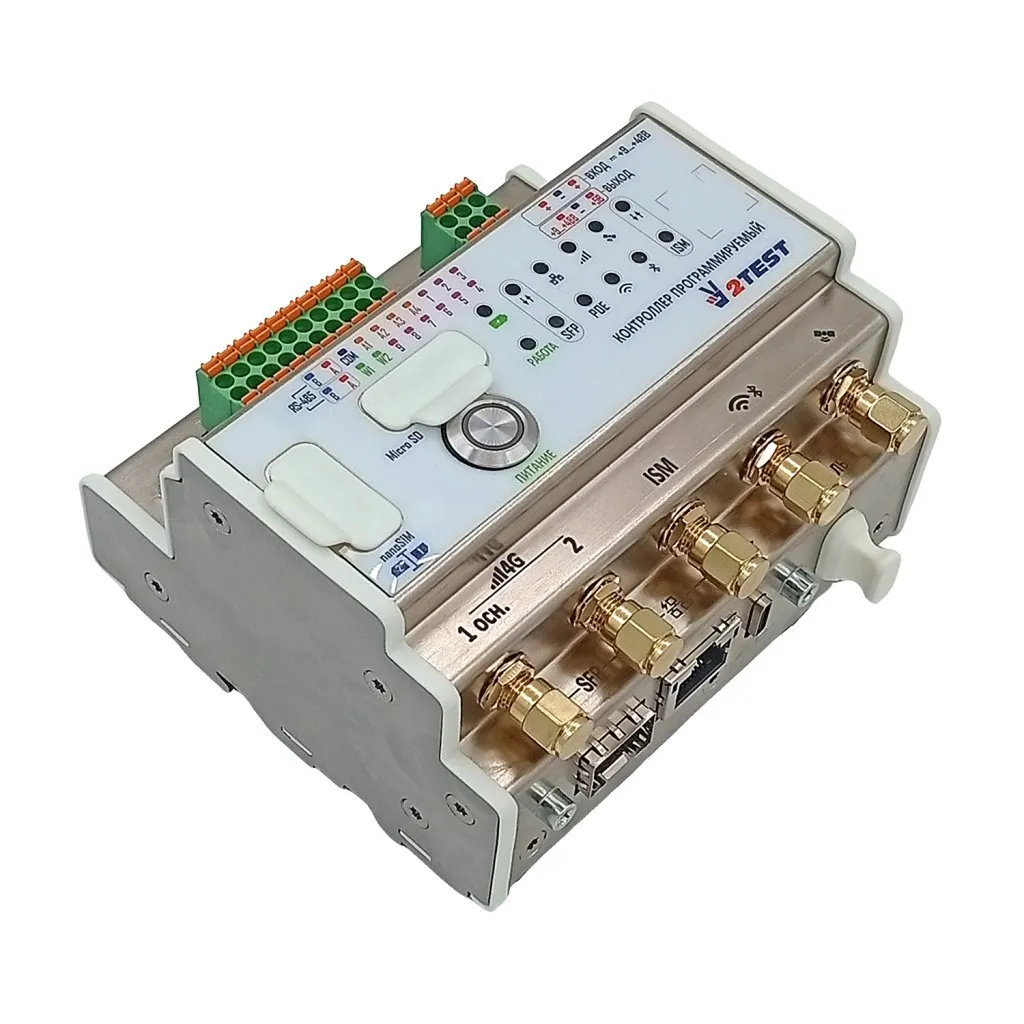

Промышленный ПЛК «ПрофиСеть»

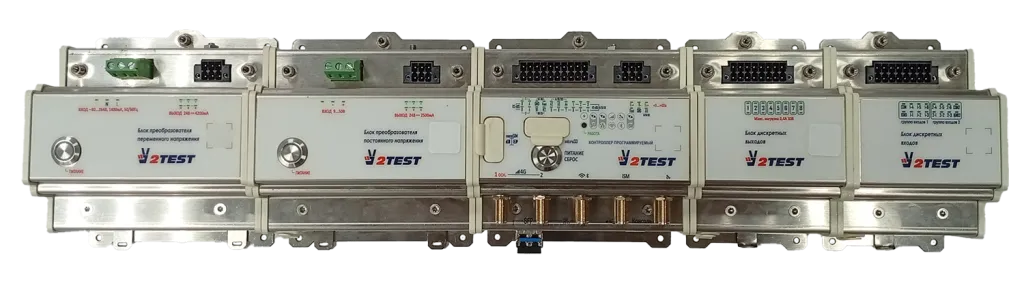

Контроллер и блоки расширения
Одно из наиболее актуальных отраслевых решений в настоящее время является применение промышленных контроллеров в системах железнодорожной автоматизации и телемеханики. Для этой отрасли компания 2TEST разработала и наладила предсерийный выпуск новой линейки устройств – программируемых контроллеров серии РТ330: модель РТ330100 предназначена для стационарной установки, а модель РТ330200 – для подвижного состава. Ключевой особенностью данных контроллеров является соответствие требованиям ГОСТ для устройств и аппаратуры железнодорожной автоматики и телемеханики (ЖАТ). Испытания изделий в аккредитованном испытательном центре подтвердили соответствие изделий требованиям электромагнитной совместимости (ЭМС) с критерием качества «А».
Данные контроллеры могут устанавливаться как внутри шкафов автоматики, так и на открытом воздухе и эксплуатироваться в условиях внешних климатических и техногенных воздействий. Изначально контроллеры были рассчитаны для рельсового транспорта – трамваи, метрополитен, железная дорога, но они находят применение и в других отраслях промышленности, где автоматизация происходит в жестких условиях эксплуатации – электроэнергетика, колесный транспорт, нефтегазовая, химическая и другие отрасли.
Сотрудничество компаний «2TEST» и «АТБ Электроника» длится уже более двух лет. За это время инженеры обоих подразделений исследований и разработки провели необходимые тесты на совместимость процессорных модулей и контроллеров как друг с другом, так и с внешними устройствами. В настоящее время уже намечен план развития на год вперед, включая разработку новых продуктов промышленных систем автоматизации. Создание и выпуск данных устройств силами российских разработчиков и включение разработок в реестр отечественных продуктов дает основания полагать на успешное развитие проектов «2TEST» и «АТБ Электроника».
Технические характеристики оборудования
Модуль процессорный АТБ-RK3568J-SMC
| Параметр | Значение |
| Процессор | Rockchip RK3568J 4x Cortex-A55 2 ГГц |
| Оперативная память | LPDDR4 – от 2 до 8 Гб (32 Бит) |
| Встроенный накопитель данных |
eMMC Flash – от 8 до 256 Гб QSPI Flash – 256 Мб (опционально) |
| Электропитание | 5 В (10 Вт) и + 3,3 В_RTC (0,1 Вт) (посредством платы-носителя) |
| Охлаждение | Пассивное (безвентиляторное) |
| Программное обеспечение | Программа начального запуска для линейки вычислительных платформ RK3568 |
| Поддерживаемые подключения | В соответствии со стандартом SMARC 2.0 / SMARC 2.1 |
| Энергонезависимая память | EEPROM 16 кбит |
| Сетевой интерфейс | 2 x Ethernet 1G/100M |
| Wi-Fi / BT | Опционально (устанавливаются в соответствии с договором на поставку) |
| GPS/ГЛОНАСС | Опционально (устанавливаются в соответствии с договором на поставку) |
| Габариты (Ш × В × Г) | 82 × 4,1 × 50 мм |
| Средняя наработка на отказ, не менее | 40 000 ч |
| Стойкость к климатическим воздействиям при влажности не более 90% (98% без конденсации влаги) | От -40 до +70 °C при обязательном использовании теплоотвода |
| Масса | 0,014 кг |
| Часы реального времени | Есть |
Программируемые контроллеры серии РТ330
| Параметр | Значение |
| Аппаратная часть |
RK3568J, 4хCortex-A55, 2 ГГц Оперативная память – LPDDR 4 ГБ ПЗУ eMMC Flash – от 64 ГБ |
| Операционная система | Debian Linux 12 |
| Протоколы | ModBus-TCP, ModBus-RTU, MQTT, OPC UA, МЭК 60870-5-104б МЭК-61131-3, 1Wire, SNMP |
| Проводные интерфейсы | Ethernet (оптический и медный, включая ModBus TCP), 5 портов RS-485, 2 порта, 1Wire |
| Беспроводные интерфейсы | Wi-Fi, LTE, 868 МГц, Bluetooth 5.0, GLONASS/GPS, V2X |
| Дискретные входы/выходы | Да |
| USB порт Type-C | Да |
| Степень защиты корпуса | IP54/IP40 в зависимости от исполнения |
| Диапазон рабочих температур | от -40 до + 80 0С |
| Предельная влажность | 95% |
| Крепление | DIN-рейка |
| Питание | от внешних источников 9-48 В постоянного тока |
| Габариты (Д х Ш х В) | 117 х 106 х 65 мм |
| Средний срок службы | 15 лет |
| Внешние блоки расширения |
- Дискретные входы – до 12 портов на блок, до 4 стыкуемых блоков - Дискретные выходы – 8 портов на блок, до 4 стыкуемых блоков - Блок V2X - Блок преобразователя постоянного напряжения 9-50 В - Блок преобразователя переменного напряжения 220 В |
Соответствие ГОСТам и отраслевым нормативам:
· ЭМС (электромагнитная совместимость): ГОСТ 33436.4-1-2015, ГОСТ 33436.3-2, ГОСТ 30804.6.2, ГОСТ 30804.4.2, ГОСТ 30804.4.3, ГОСТ 30804.4.4, ГОСТ Р 51317.4.5. Критерий качества «А».
· Механические внешние воздействующие факторы: ГОСТ 34012, ГОСТ 30631, МС3.1 (РТ330100), M29 (РТ330200)
· Климатические внешние воздействующие факторы: ГОСТ 34012, ГОСТ 15150 К3.1 УХЛ2 (РТ330100), К4 УХЛ1 (РТ330200)
О компании «АТБ Электроника»
«АТБ Электроника» – ведущий российский разработчик и производитель систем автоматизации промышленности и защиты критической информационной инфраструктуры (КИИ).
История успеха «АТБ Электроника», это 20 лет развития, от компании поставщика компонентов, до современного производственного комплекса 4 500 м2, собственной испытательной лаборатории и R&D центра.
«АТБ Электроника» находится в Москве, подразделения компании объединены в единый контур, что позволяет разработчикам непрерывно взаимодействовать с производством, а заказчикам оперативно согласовывать проекты, инспектировать производственный процесс при выпуске крупных партий оборудования.
Ключевые направления:
• Аппаратные платформы для решений в области информационной безопасности и защиты КИИ
• Системы управления технологическими процессами (АСУ ТП)
• Автоматизация инженерных систем зданий (АСУЗ)
• Оборудование для промышленного интернета вещей (IIOT)
О компании 2TEST
Компания 2TEST является разработчиком оборудования и ПО автоматизации промышленной инфраструктуры и техпроцессов в области энергетики, транспорта, добывающей промышленности, ЖКХ, городского хозяйства и ИТ-сетей. Компания производит индустриальные контроллеры и ПАК, предназначенные для суровых условий эксплуатации и разрабатывает специализированные решения, такие как автоматизация стрелочных переводов рельсового транспорта, температурный контроль сетей электроснабжения, контроль вскрытия люков, автоматизация систем умного города, мониторинг инфраструктуры предприятий с применением взрывобезопасных промышленных смартфонов и искробезопасных NFC-меток.
Другим ключевым направлением деятельности компании является поставка контрольно-измерительных приборов, метрологического оборудования, испытательных стендов, систем мониторинга беспроводных и проводных сетей связи, оборудования для тестирования радиоэлектронной аппаратуры и сетевого оборудования промышленного назначения.
Торговая марка «2TEST» является брендом компании ООО «Алькор-Коммьюникейшин», работающей на рынке информационных технологий с 1993 года. За это время было создано 18 научно-исследовательских работ, выполнено 180 госконтрактов и реализовано более 4400 проектов. Компания обладает штатом специалистов и необходимыми компетенциями, которые требуются для разработки и реализации широкого круга отраслевых проектов.
