Видеомикроскоп для контроля качества торцов оптических разъемов ВОЛС

Видеомикроскоп – это прибор, предназначенный для проверки и анализа качества торцевой поверхности разъемов волоконно-оптических линий связи (ВОЛС). Необходимость контроля ВОЛС объясняется тем, что разъемы с загрязнениями, сколами, царапинами и иными дефектами являются основной причиной деградации качества связи и сбоев в оптических кроссах.

Учитывая распространенность данной проблемы, Международная электротехническая комиссия (МЭК / IEC) разработала стандарт МЭК 61300-3-35, описывающий критерии качества и чистоты торцов оптоволоконных кабелей и коннекторов. Есть и другие нормативы, например, TIA-568.3 и ISO/IEC 11801 – все они служат задачам сопряжения оборудования различных производителей ВОЛС.

Видеомикроскопы позволяют проверять различные полировки, UPC (прямая полировка), APC (угловая полировка), а также разнообразные типы разъемов FC, LC, SC, ST, МРО, MTP.

Технические характеристики

Увеличение и разрешение

Основные технические характеристики, наиболее часто встречающиеся в спецификациях данных приборов: поддержка различных разъемов, в том числе FC, LC,SC, ST, МРО, MTP, несколько режимов увеличения, например, 200X для многомодовых коннекторов и 400X для одномодовых, с детальной проверкой, увеличением видимой зоны, определение размера частиц.

Освещение и оптика

Источником света в видеомикроскопах выступают светодиоды (LED), различающиеся длиной волны, обычно в видимом спектре от красного до синего (850 – 1650 нм) и сроком службы. Приемные сенсоры различаются разрешением, например, датчик может иметь характеристики: 2560 x 1920, 1/2.5 CMOS, 5 Мп.

Дополнительные функции

Дополнительными функциями являются: автоматическое центрирование изображения для его отображения в центре экрана, живое изображение, размер обнаруживаемых частиц, объем памяти цифрового прибора, автоматический анализ качества коннектора в режиме годен/не годен, просмотр сохраненных результатов, диапазон рабочих температур, время автономной работы (для мобильных устройств), проверка по критериям IEC-61300-3-35 или индивидуальным требованиям заказчика.

Программное обеспечение

Видеомикроскопы обычно поставляются с пакетом ПО – автоматизированное приложение и алгоритмы которого помогают провести захват изображений и предварительный экспресс-анализ состояния волокна. Все результаты испытаний и сканы изображений сохраняются для составления отчетов и дальнейшего использования.

Применение видеомикроскопов

Контроль чистоты торцов оптических коннекторов

Чистота оптических соединений напрямую влияет на качество связи, поэтому инженеры и техники эксплуатирующих служб нуждаются в таком инструменте, как видеомикроскоп, который в течение считанных секунд позволяет протестировать оптические коннекторы и кабели на соответствие/несоответствие отраслевым стандартам или индивидуальным критериям.

Промышленное использование

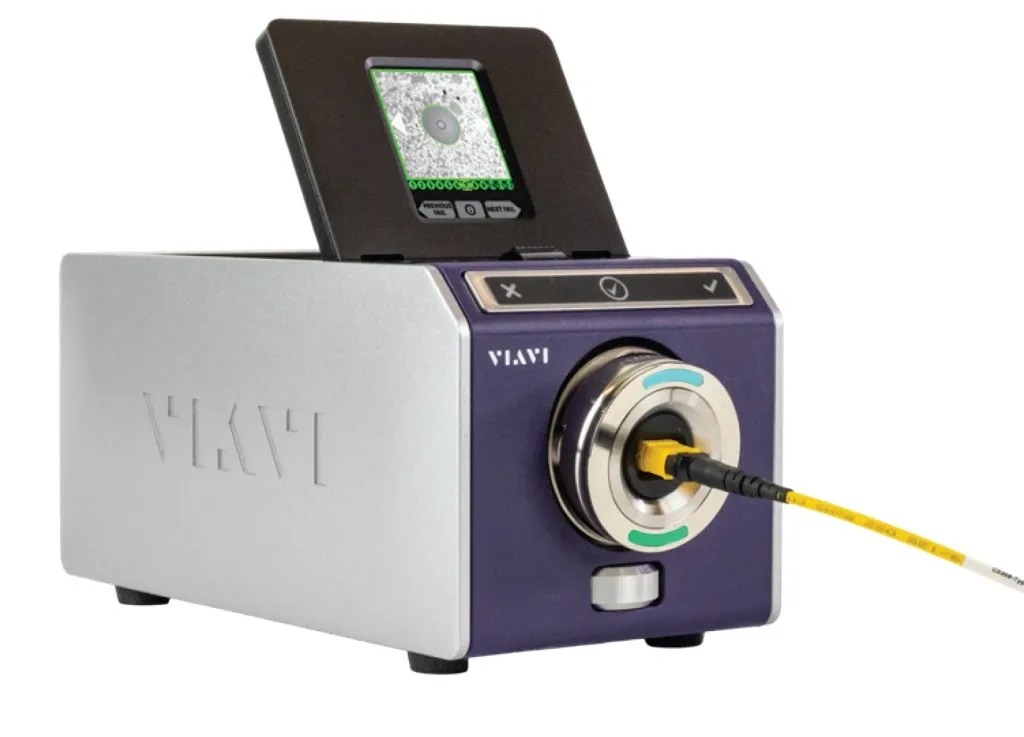

Стационарные видеомикроскопы используются в лабораториях, R&D и на выходном контроле сборочного электронного производства, где первостепенное значение имеет производительность оборудования. В частности, особое внимание уделяется таким параметрам аппаратуры, как поддержка множества волокон, автофокусировка и центрирование изображения, а также возможность автоматизации процесса тестирования.

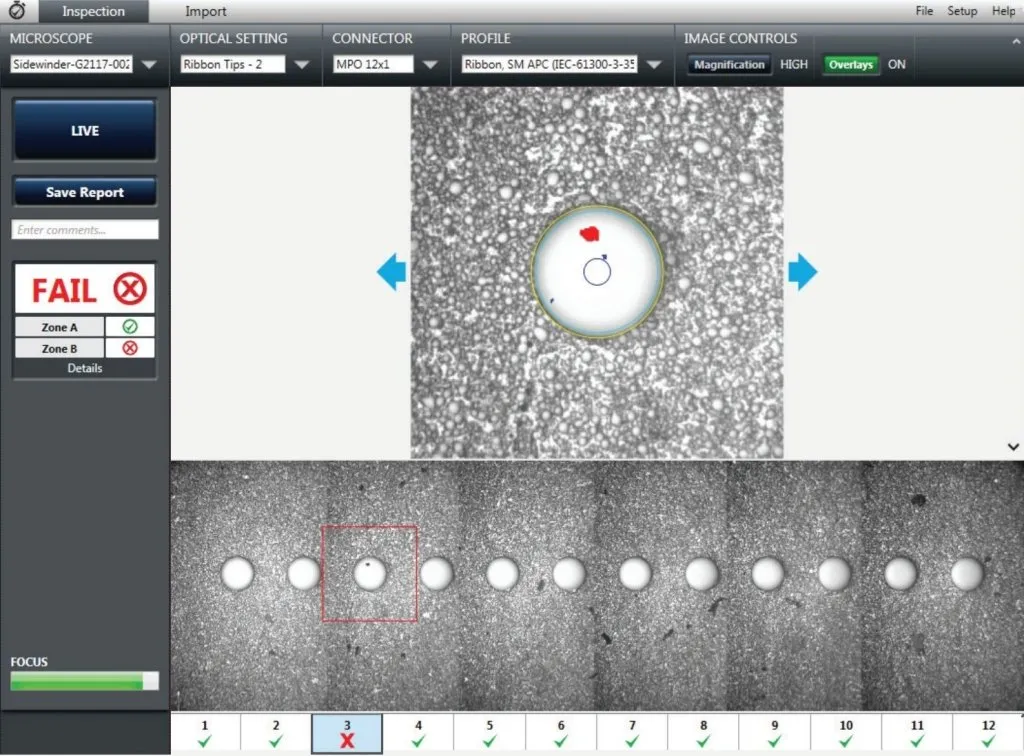

Автоматизированная проверка многомодового оптоволоконного соединения

Эксплуатация и обслуживание

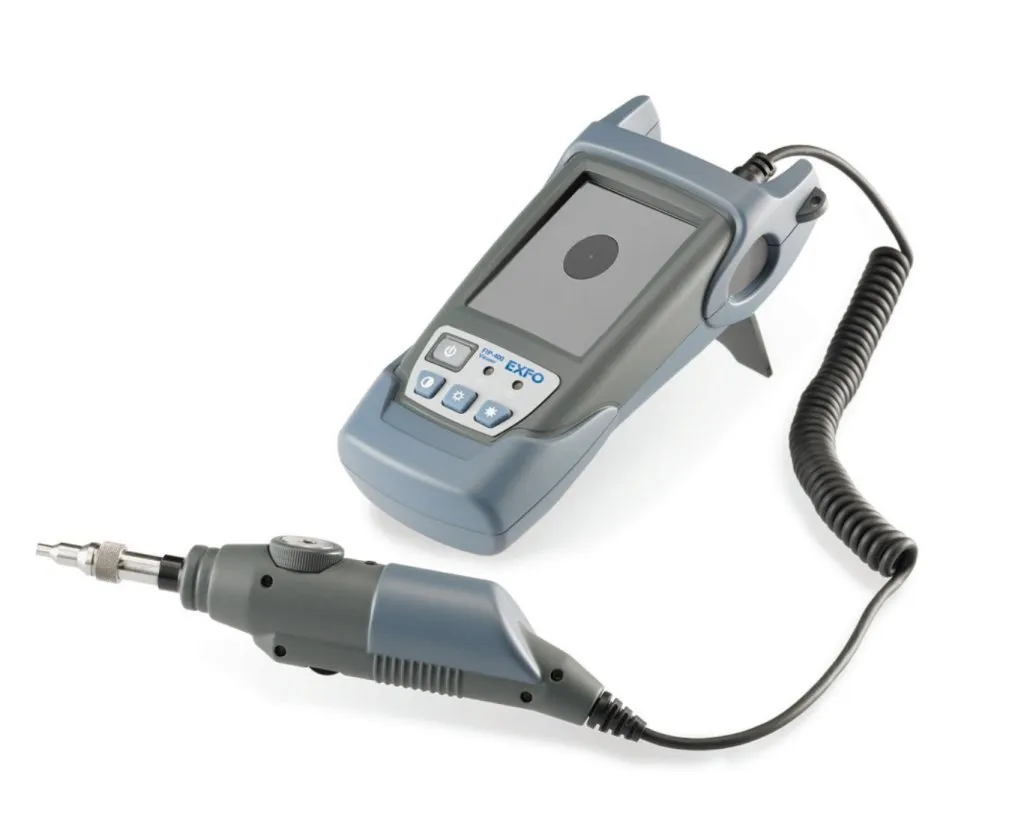

Существуют стационарные и портативные видеомикроскопы. Последние получили широкое распространение, поскольку используются инженерами монтажных подразделений в качестве зондов для работы в полевых условиях и тесных патч-панелях. Большинство микроскопов имеет встроенный монитор или тачскрин, но есть модели, передающие изображения на ноутбук или смартфон по USB. Существуют также ручные видеомикроскопы, в которых визуальный контроль осуществляется с помощью с окуляров.
