Испытательная лаборатория согласно квалификационным требованиям КТ-160G/14G
Ваша гарантия безопасности в небе: Соответствие КТ-160G/14G.
В авиационной отрасли, где надежность имеет первостепенное значение, соответствие квалификационным требованиям КТ-160G/14G является не просто формальностью, а фундаментальной необходимостью. Эти требования определяют условия эксплуатации и окружающей среды для бортового авиационного оборудования, гарантируя его бесперебойную работу даже в самых экстремальных ситуациях.
Квалификационные требования КТ-160G/14G «Условия эксплуатации и окружающей среды для бортового авиационного оборудования» - устанавливают строгие нормы и методы испытаний, которые подтверждают устойчивость оборудования к воздействию вибрации, температуры, влажности и других факторов, характерных для авиационной среды. Это означает, что оборудование, соответствующее этим требованиям, спроектировано и протестировано для обеспечения максимальной безопасности полетов.
Выбирая оборудование, которое гарантированно пройдет аттестацию как испытательное оборудование в соответствии с требованиями КТ-160G/14G, вы получаете уверенность в точности и надежности результатов испытаний, что является критически важным для поддержания высоких стандартов безопасности и надежности в авиационной отрасли.
Ваш надежный партнер при выборе оборудования по КТ-160G
Испытания авиационного оборудования на соответствие КТ-160 могут быть сложной задачей. Компания 2TEST предлагает комплексное решение, охватывающее все аспекты внешних воздействующих факторов от механических и климатических воздействий до электромагнитной совместимости, безопасности электропитания и воспламеняемости.
Что вы получаете, работая с нами:
Полное соответствие: Мы гарантируем, что наше оборудование пройдет все необходимые аттестационные процедуры как испытательное оборудование согласно требованиям КТ-160G.
Точные и надежные результаты: Наши современные средства измерений являются утвержденными типами в Госреестре, обеспечивающие высокую точность и воспроизводимость результатов измерений.
Экономия времени и ресурсов: Мы берем на себя полный цикл работ по оснащению вашей лаборатории испытательным оборудованием, начиная с разработки эскизов и выбора оптимального оборудования под ваши технические требования, с учетом испытуемых изделий и габаритов помещения, и заканчивая поставкой и пусконаладочными работами.
Полная поддержка: Мы предлагаем всестороннюю поддержку на всех этапах – от разработки технического задания, подбора оптимального оборудования, до поставки, монтажа, пусконаладки и инструктажа персонала.
Решения по электромагнитной совместимости (ЭМС)
Испытательный комплекс КТ-160 - Магнитное воздействие:
Разработан для оценки влияния оборудования на компасную систему воздушного судна.
Соответствует требованиям КТ-160G, раздел 15.
Обеспечивает точное измерение девиации компаса: не более 10°.
Поддерживает категории Y, Z, A, B, C.
Испытательный комплекс КТ-160 - Входное электропитание:
Предназначен для моделирования и анализа работы оборудования в различных режимах электропитания.
Соответствует требованиям КТ-160G, раздел 16.
Позволяет проводить испытания в цепях постоянного тока:
- в диапазоне напряжений: 0 – 500 В
- с номинальным током: 0 – 90 А
- при максимальной мощности: 9 кВт
Обеспечивает тестирование в цепях переменного тока:
- с количеством фаз: 1-3
- с номинальным током: 30 А на фазу
- с максимальной мощностью: 3 кВт на фазу
- в диапазоне частот: 16 – 1400 Гц / 16 – 2400 Гц
- в диапазоне напряжений (фазное): 0 – 350 Вскз / 0 – 208 Вскз
Поддерживает широкий спектр категорий оборудования: A(CF), A(NF), A(WF), A, B, D, Z, H, L, P, R, I
Испытательный комплекс КТ-160 - Импульсы напряжения:
Предназначен для оценки устойчивости оборудования к воздействию импульсов напряжения.
Соответствует требованиям КТ-160G, раздел 17.
- Обеспечивает формирование импульсов с регулируемыми параметрами:
- Полярность: положительная / отрицательная
- Амплитуда: 100 – 600 В
- Время нарастания: не более 2 мкс
- Общая длительность: 10 мкс
- Частота повторений: от 0,5 до 2 им./сек
- Количество: от 1 им. до ∞
Поддерживает категории оборудования: A, B.
Испытательный комплекс КТ-160 - Восприимчивость к помехам:
Предназначен для оценки восприимчивости оборудования к помехам, передаваемым по проводам питания и через индукцию.
Соответствует требованиям КТ-160G, разделы 18 и 19.
Обеспечивает тестирование на восприимчивость к помехам звуковых частот по проводам питания:
- в диапазоне частот: 10 Гц – 150 кГц
- с амплитудой пульсаций: до 26,3 Вп-п (9,29 Вскз)
Поддерживаемые категории: R(CF), R(NF), R(WF), R, B, Z, K
Обеспечивает тестирование на восприимчивость к помехам индукции в диапазоне частот: 350 Гц – 26 кГц
Воздействие магнитного поля: 0,7 – 40 Аскз (для L = 1,0 м)
Воздействие электрического поля: 45 – 1800 Вскз (для L = 1,0 м)
Воздействие импульсов:
- Удвоенная амплитуда: 600 В
- Полная длительность: от 50 до 1000 мкс
- Период повторения: от 0,2 до 2 мкс
Поддерживаемые категории: СC, CN, CW, ZC, ZN, ZW, AC, AN, AW, BC, BN, BW

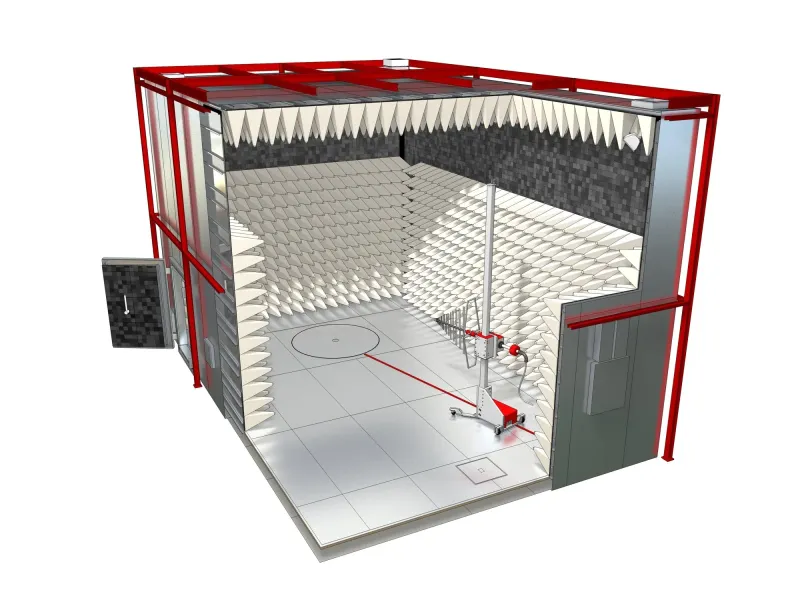

Испытательный комплекс КТ-160 - Радиочастотная восприимчивость:
Предназначен для оценки устойчивости оборудования к воздействию радиочастотных электромагнитных полей.
Соответствует требованиям КТ-160, раздел 20, пункт 4.
Обеспечивает создание электромагнитного поля с напряженностью:
- в полубезэховой экранированной камере: 200 В/м
- в реверберационной камере: 3000 В/м
Поддерживает тестирование в диапазоне частот:
- метод полубезэховой экранированной камеры: 2 МГц – 18 ГГц
- метод реверберационной камеры: 0,4 – 18 ГГц.
Поддерживаемые категории оборудования:
- в полубезэховой экранированной камере: B, R, S, T, W, Y
- в реверберационной камере: B, D, F, G, R, S, T, W, Y.
Испытательный комплекс КТ-160 - Радиочастотная восприимчивость:
Предназначен для оценки устойчивости оборудования к радиочастотным помехам, наведенным по проводам.
Соответствует требованиям КТ-160, раздел 20, пункт 5 (кроме категории L).
Обеспечивает наведение тока силой: до 300 мА (110 дБмкА).
Поддерживает тестирование в диапазоне частот: 10 кГц – 400 МГц.
Поддерживаемые категории оборудования: все категории (кроме L), обеспечивая всестороннюю оценку устойчивости к наведенным радиочастотным помехам.
Измерительный комплекс КТ-160 - Излучение радиочастотной энергии:
Предназначен для измерения уровня радиочастотных помех, излучаемых оборудованием, а также помех, распространяющихся по проводам.
Соответствует требованиям КТ-160, раздел 21.
Обеспечивает измерение:
- Помех излучения: от 9 кГц до 26,5 ГГц
- Помех проводимости (ток): от 9 кГц до 400 МГц
Поддерживаемые категории оборудования: B, L, M, H, P, Q.
Испытательный комплекс КТ-160 - Переходные процессы, вызванные молнией:
Предназначен для оценки устойчивости оборудования к переходным процессам, вызванным воздействием молнии.
Соответствует требованиям КТ-160, раздел 22.
Обеспечивает формирование импульсов с уровнями испытаний: 1, 2, 3, 4, 5.
Параметры импульсов:
- Максимальное напряжение: 4 кВ
- Максимальный ток: 3,5 кА
Испытательный комплекс КТ-160 - Прямое воздействие молнии:
Предназначен для оценки устойчивости оборудования к прямому воздействию молнии.
Соответствует требованиям КТ-160, раздел 23.
Обеспечивает моделирование высоковольтного удара молнии:
- Зарядное напряжение: до 200 кВ
- Максимальный уровень напряжения: 3000 кВ
- Формы выходного импульса: A, B, C, D
- Количество уровней: 15
Обеспечивает моделирование повреждений, вызванных сильными токами:
- Пиковая амплитуда: до 200 кА
- Компоненты: А, Ан, B, C, C*, D
Испытательный комплекс КТ-160 - Электростатический разряд:
Предназначен для оценки устойчивости оборудования к воздействию электростатического разряда.
Соответствует требованиям КТ-160, раздел 25.
Обеспечивает формирование импульсов напряжения: до 30 кВ.
Параметры импульсов:
- Полярность: положительная / отрицательная
- Метод разряда: контактный / воздушный
Решения по климатическим воздействиям
Испытательные камеры КТ-160 - Температура и Высота:
Предназначены для оценки работоспособности и устойчивости оборудования в условиях экстремальных температур и пониженного давления.
Соответствуют требованиям КТ-160, раздел 4.
Обеспечивают возможность одновременного воздействия:
- Давления: до 1 мм рт.ст. (имитация высотных условий)
- Температуры: до минус 70°С (имитация экстремальных холодов)
Гарантируют точное воспроизведение условий эксплуатации для всесторонней оценки надежности оборудования.
Испытательные камеры КТ-160 - Давление:
Предназначены для проведения испытаний на устойчивость к пониженному и избыточному давлению, а также к эффектам разгерметизации.
Соответствуют требованиям КТ-160, раздел 4.
Обеспечивают точное моделирование различных условий давления, включая имитацию быстрой разгерметизации.
Гарантируют оценку прочности и функциональности оборудования в условиях изменяющегося давления.
Испытательные камеры КТ-160 - Изменение температуры:
Предназначены для оценки устойчивости оборудования к резким изменениям температуры.
Соответствуют требованиям КТ-160, раздел 5.
Обеспечивают скорость охлаждения до 15°С/мин, что позволяет проводить испытания в условиях экстремальных температурных перепадов.
Гарантируют оценку надежности оборудования при воздействии циклического изменения температуры.
Испытательные камеры КТ-160 - Влажность:
Предназначены для оценки устойчивости оборудования к воздействию влажности.
Соответствуют требованиям КТ-160, раздел 6.
Обеспечивают создание условий, соответствующих категориям A, B, C КТ-160, позволяя проводить испытания в различных режимах влажности.
Гарантируют оценку устойчивости к конденсации, коррозии и другим эффектам, вызванным влажностью.
Испытательные камеры КТ-160 - Загрязняющие жидкости:
Предназначены для оценки устойчивости оборудования к воздействию различных загрязняющих жидкостей.
Соответствуют требованиям КТ-160, раздел 11.
Осуществляют разбрызгивание всего спектра загрязняющих жидкостей, включая взрывоопасные и агрессивные, типа Skydroll LD4, обеспечивая всестороннюю оценку устойчивости.
Гарантируют безопасное и эффективное проведение испытаний с использованием опасных жидкостей.
Испытательные камеры КТ-160 - Песок и пыль:
Предназначены для оценки устойчивости оборудования к воздействию песка и пыли.
Соответствуют требованиям КТ-160, раздел 12.
Обеспечивают скорость воздействия пылевой смеси до 24 м/с, что позволяет имитировать экстремальные условия эксплуатации.
Оснащены функцией автоматического поворота испытуемого изделия вокруг вертикальной оси для равномерного воздействия пыли на все поверхности.
Гарантируют оценку герметичности и работоспособности оборудования в условиях сильной запыленности.
Испытательные камеры КТ-160 - Соляной туман:
Предназначены для оценки устойчивости оборудования к воздействию соляного тумана, вызывающего коррозию.
Соответствуют требованиям КТ-160, раздел 14.
Оснащены функцией автоматической сушки изделия через заданные промежутки времени, что позволяет моделировать циклические условия воздействия соляного тумана.
Гарантируют оценку коррозионной стойкости материалов и покрытий.
Испытательные камеры КТ-160 - Обледенение:
Предназначены для оценки работоспособности и устойчивости оборудования в условиях обледенения.
Соответствуют требованиям КТ-160, раздел 24.
Обеспечивают воздействие влажности при одновременном воздействии температуры до минус 30°С и давлении до 5 мм рт.ст., создавая условия для образования льда.
Гарантируют оценку работоспособности механизмов и систем в условиях обледенения.
Решения по механическим воздействиям согласно КТ-160
Ударная установка:
Предназначена для оценки устойчивости оборудования к ударным воздействиям.
Соответствует требованиям КТ-160, раздел 7.
Обеспечивает условия испытаний, соответствующие категориям A, B, D, E, позволяя оценить стойкость к различным видам ударов.
Гарантирует воспроизведение заданных параметров ударного воздействия для точной оценки прочности и функциональности оборудования.
Вибрационная испытательная система:
Предназначена для оценки устойчивости оборудования к вибрационным нагрузкам.
Соответствует требованиям КТ-160, раздел 8.
Обеспечивает проведение испытаний для всех зон воздушного судна, позволяя моделировать различные условия вибрации.
Гарантирует воспроизведение заданных параметров вибрации для точной оценки прочности и функциональности оборудования в условиях вибрационных нагрузок.
В решение от 2TEST также включено:
аттестация комплексов по ГОСТ РВ 0008-002-2013 и ГОСТ Р 8.568-2017
поверка средств измерений утвержденного типа, входящие в состав комплексов
Испытательная лаборатория ЭМС, как экспериментальная площадка для постоянного совершенствования собственных решений
Компания 2TEST предлагает услуги по испытаниям на электромагнитную совместимость согласно КТ-160G/14G для подтверждения способности бортового авиационного оборудования функционировать в реальных условиях эксплуатации при воздействии на них электромагнитных помех и не создавать недопустимых помех другим техническим средствам.
Преимущества:
наглядное представление о предлагаемых вариантах оснащения
инновационный полигон, где тестируются перспективные решения
надежные и эффективные решения, отвечающие индивидуальным требованиям заказчика
компетентность на рынке
Возможности лаборатории:
Проведение испытаний согласно нормативно-технической документации:
КТ-160G/14G Квалификационные требования
ГОСТ РВ 6601-001/002
ГОСТ В 25803-91
ГОСТ Р МЭК 60601-1-2-2014
ГОСТ 32137-2013
ТР ТС 020
ТР ТС 018, в части ЭМС: автомобильные компоненты и комплектующие, устройства зарядки электротранспортных средств
Стандарты специального назначения
Виды измерений и испытательных воздействий:
Измерение кондуктивных и излучаемых радиопомех в диапазоне частот от 9 кГц до 40 ГГц
Измерение гармонических составляющих тока от технических средств в сети электропитания
Измерение колебаний напряжения, гармоник и фликера, вызываемые техническими средствами в сети электропитания
Устойчивость к радиочастотному электромагнитному полю с напряжённостью до 200 В/м в диапазоне частот от 1 МГц до 18 ГГц
Устойчивость к радиочастотным кондуктивным помехам с амплитудой до 140 дБмкВ или 109 дБмкА
Устойчивость к НЧ кондуктивным помехам в полосе частот от 0 до 150 кГц;
Устойчивость к электростатическим разрядам с уровнем испытательного напряжения до 30 кВ
Устойчивость к различным импульсным помехам (наносекундные импульсы до 7 кВ, микросекундные импульсы большой энергии до 6 кВ, затухающие колебательные помехи)
Устойчивость к различным искажениям напряжения питания как постоянного, так и переменного тока для технических средств с потреблением до 16 А (провалы, прерывания, динамические изменения, пульсации, колебания, искажение синусоидальности, изменение частоты)
Устойчивость к различным магнитным полям (постоянное до 150 А/м и переменное до 1000 А/м, импульсное до 5 000
А/м, затухающее)
Уникальность
Уникальная реверберационная камера отечественного производства, которая оптимальна подходит для проведения испытаний по квалификационным требованиям КТ-160G в части испытаний на устойчивость к радиочастотному электромагнитному полю.
Основные параметры:
Рабочий диапазон частот: 0,4 – 18 ГГц
Габаритные размеры (по экрану), ДхШхВ, м: 1,35 х 1,2 х 2,0
Внутренний объём, размеры (по экрану), ДхШхВ, м: 1,2 х 1,2 х 1,5
Тестовый объем 50 х 50 х 50 см
Точность установки положения тюнера: 0,1 градуса
Эффективность экранирования: гарантированная не менее 80 дБ; типовая более 100 дБ.
Напряженность электрического поля при 1 Вт – не менее 100 В/м
Неоднородность электрического поля: не более 3 дБ
Комплектация:
Экранированная дверь, проем в чистоте: 0,6 х 0,8 м
Материал внутренних стен — сталь оцинкованная
Редуктор и привод смесителя
Экранированный узел ввода привода смесителя
Смеситель реверберационной камеры
Коммутационный модуль подключения к ПК, включая интерфейсные кабели подключения ПК с установленным управляющим ПО
Сборка и настройка на месте эксплуатации
Возможности 2TEST
Компания 2TEST проводит комплексное оснащение испытательных центров по направлениям:
Полубезэховые камеры для ПЭМИН с акустическими свойствами
Оборудование для испытаний для ЭМС;
Оборудование для испытаний на внешние воздействующие факторы (ВВФ)
Установки качки и длительных наклонов
Акустические заглушенные камеры по ГОСТ ISO 3745, ГОСТ Р ИСО 3744 и измерительное оборудование
Комплексы на устойчивость к акустическому шуму по ГОСТ 30630.1.5, 20.57.305
Полностью безэховые камеры для антенных измерений
Комплекс автоматизированный измерительно
Вычислительный (АИВК) для измерения радиотехнических характеристик антенн
