Разница между искробезопасными и взрывозащищенными смартфонами

Когда речь идет о мобильных устройствах, используемых в опасных условиях, термины «искробезопасный» и «взрывозащищенный» часто используются как синонимы. Но это не так. Каждый термин описывает свой подход к защите, а выбор неправильного варианта для вашего объекта может обернуться как проблемами при закупке, так и, что еще хуже, нарушением правил безопасности.

В данном руководстве, составленном на основе материалов компании Xshielder, объясняются обе классификации, рассматриваются ситуации, в которых каждая из них применима, и предлагается практическая схема для принятия правильного решения о том, какой вариант выбрать.

Понимание опасных зон и их классификации

Прежде чем выбирать между искробезопасными и взрывозащищенными устройствами, необходимо понять, от какой среды вам нужна защита. Тип взрывоопасной зоны, к которой принадлежит ваш объект, является наиболее важным фактором при определении того, какой подход к защите необходимо выбрать и какую сертификацию должно иметь любое устройство на объекте.

Нефтеперерабатывающие заводы, морские платформы, химические заводы и другие опасные объекты содержат среды, в которых могут присутствовать легковоспламеняющиеся газы, пары или пыль. В таких условиях даже небольшая электрическая искра или тепловое воздействие от обычного устройства могут вызвать взрыв или возгорание. Такие стандарты, как ATEX (европейский стандарт) и IECEx (общемировой стандарт), определяют эти зоны и устанавливают стандарты сертификации, прежде чем оборудование сможет эксплуатироваться на законных основаниях.

С тем, чтобы понять, как зоны влияют на выбор устройства, приведем краткую классификацию зон ATEX.

Зоны 0, 1 и 2 описывают вероятность наличия взрывоопасной среды. Термины IS (Intrinsic Safety – искробезопасная электрическая цепь) и Ex-proof (взрывобезопасное оборудование) не являются взаимозаменяемыми во всех классификациях, поэтому правильное определение зоны имеет первостепенное значение.

Зона 0: Зона, где взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени.

Зона 1: Зона, где во время нормальной эксплуатации периодически может возникать взрывоопасная газовая смесь.

Зона 2: Зона, где образование взрывоопасной газовой смеси при нормальной эксплуатации маловероятно, либо ее появление возможно лишь на короткое время.

Что такое искробезопасный телефон?

Искробезопасные устройства проектируются с нуля с целью предотвращения возгорания. Основной принцип заключается в ограничении энергии: схемы внутри устройства спроектированы так, чтобы доступные уровни энергии, даже в случае неисправности, были слишком низки для воспламенения окружающей взрывоопасной атмосферы.

Смартфоны с защитой от взрыва (IS-телефоны) обычно предназначены для использования в опасных зонах, таких как зоны 1 и 2. Однако, при наличии соответствующей сертификации, их можно использовать и в зоне 0. Это важное отличие от взрывозащищенных устройств (Ex-Proof), которые никогда не могут использоваться в зоне 0.

На практике искробезопасные устройства, как правило, легче и тоньше своих взрывозащищенных аналогов, что делает их привлекательными для работников, которым необходимо переносить оборудование в течение смены. Компромисс заключается в том, что сертификация искробезопасности накладывает ограничения на внутреннее оборудование. Мощность процессора, возможности камеры и емкость батареи могут быть ограничены энергетическими порогами, установленными сертификацией. Ремонтопригодность также может быть ограничена, поскольку любая модификация может повлиять на сертифицированное состояние устройства.

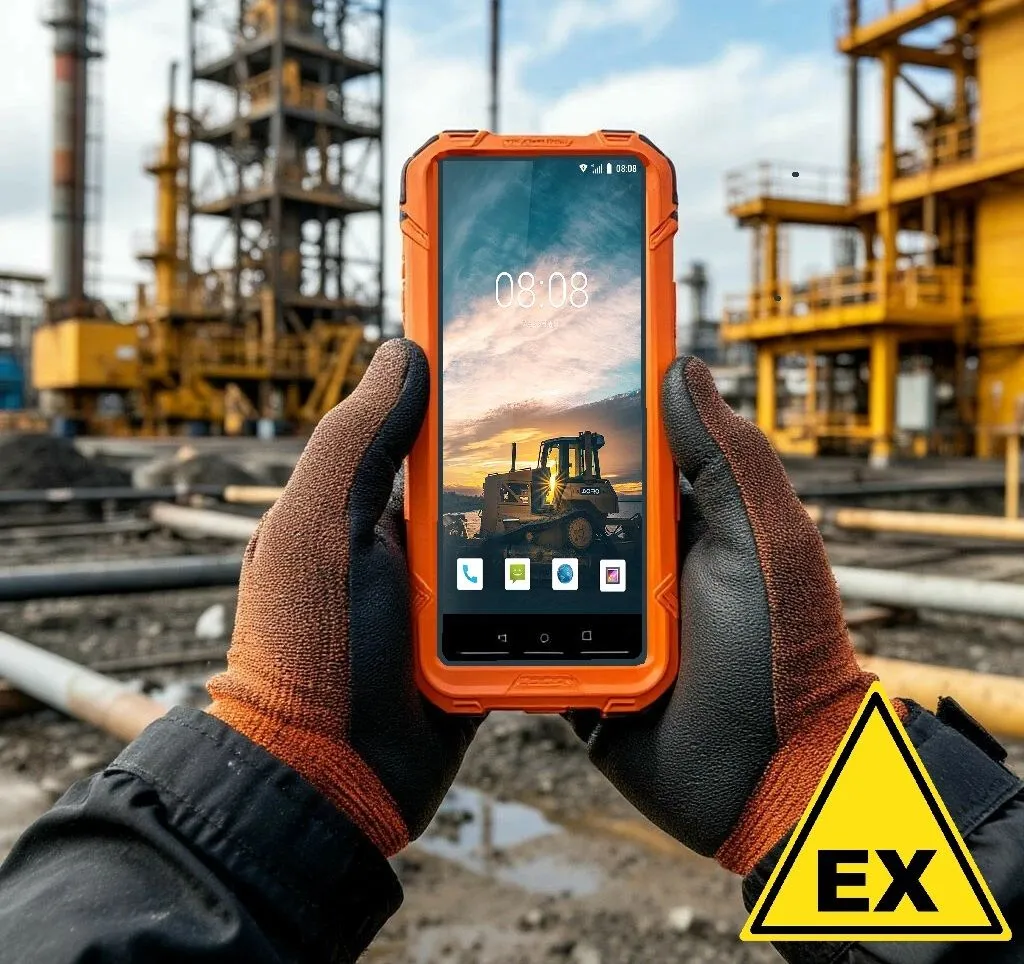

Что такое взрывозащищенный телефон?

Взрывозащищенное оборудование использует другой подход. Вместо предотвращения воспламенения внутри устройства, взрывозащищенное оборудование сконструировано таким образом, чтобы купировать любое внутреннее возгорание, препятствуя его распространение в окружающую атмосферу.

Это означает прочные корпуса, герметичные порты, усиленные кожухи и конструкцию, способную выдерживать давление внутреннего взрыва без разрушения или выделения горячих газов. Иначе говоря, устройство не предотвращает возникновение искры, а препятствует ее распространению.

Поскольку защита обеспечивается корпусом, а не схемотехникой, взрывозащищенные решения позволяют размещать внутри корпуса стандартное или высокопроизводительное оборудование.

Искробезопасные и взрывозащищенные: краткие различия

Критерий	Искробезопасный смартфон	Взрывобезопасный смартфон
Конструкция	Ограничивает потребление электроэнергии для предотвращения возгорания.	Внутреннюю компоновка создана для предотвращения распространения возгорания.
Подходит для зон взрывоопасности	0, 1 и 2	1 и 2
Аппаратная гибкость	Ограниченные возможности, поскольку схемотехника не должна превышать энергетические пороги.	Внутри сертифицированного корпуса может использоваться полнофункциональное оборудование.
Форм-фактор	Смартфоны как правило, более тонкие и легкие.	Устройства относительно громоздкие из-за прочной конструкции корпуса.
Ремонтопригодность	Внесение изменений может привести к аннулированию сертификата.	Возможна благодаря модульным решениям на основе конкретных примеров.
Методы сертификации	ATEX (Ex ia/ib), IECEx, UL/CSA	ATEX (Ex d), IECEx, UL/CSA
Стоимость	Более высокая цена, отражающая специфику специализированного сертифицированного оборудования.	Как правило обеспечивает более низкую общую стоимость владения в пересчете за весь срок службы.
Применение	Для взрывоопасной Зоны 0.	Для опасных зон, где важна производительность оборудования.

Примеры устройств:

• AORO A23.01 – смартфон для Зоны 0

• AORO A25 – смартфон для Зоны 1.

• CENAVA A80ST – планшет для Зоны 1.



Распространенные заблуждения

«Если устройство сертифицировано, подойдет для любого взрывоопасного объекта». Одной лишь сертификации недостаточно. Устройство, сертифицированное для Зоны 2, не следует использовать в Зоне 1. Всегда сопоставляйте уровень сертификации с классификацией зоны вашего объекта – убедитесь, что группа газов и температурный класс соответствуют конкретным присутствующим веществам.

«Взрывозащищенность означает, что устройство не может взорваться». Это значит, что устройство не вызовет взрыва. Если внутри произойдет возгорание, корпус его изолирует. Это стратегия изоляции, а не полная защита от взрыва.

«Искробезопасный смартфон – всегда наилучшее решение». Это зависит от вашей зоны, группы газов и конкретных пороговых значений энергии. В Зоне 0 искробезопасность необходима, но в зонах 1 или 2 хорошо разработанное взрывозащищенное решение может обеспечить эквивалентную безопасность при меньшей цене и большей гибкости в эксплуатации.

«Вполне достаточно прочного потребительского телефона». Прочность и сертификация – это не одно и то же. Телефон, который выдерживает падения или попадание воды, но не проходил оценку на взрывоопасность может стать источником взрыва или возгорания. Без соответствующей сертификации ни одно устройство, каким бы прочным оно ни было, не должно использоваться в опасных зонах.



Как выбрать подходящее устройство для вашего объекта?

Начните с обязательных требований. Документация по взрывоопасным зонам вашего объекта определяет классификацию зоны – это отправная точка для всего остального. После этого убедитесь, что группа газа и температурный класс любого устройства соответствуют конкретным веществам, присутствующим на вашем объекте. Например, устройство, сертифицированное для группы IIA (пропан), автоматически не распространяется на среду группы IIC (водород).

Чтобы проверить, соответствует ли устройство вашему объекту, ознакомьтесь с нашим руководством по расшифровке маркировки ATEX.

После того, как все это зафиксировано, подумайте о том, как ваша команда на самом деле работает изо дня в день:

• Для чего им нужно это устройство? Использование видеокамеры, специального ПО, подключение к системам предприятия – всё это влияет на то, что будет более практичным решением: специализированное устройство с защитой от взрыва или взрывозащищенный корпус.

• Как осуществляется управление устройствами во всем парке техники? Решения на основе взрывозащищенных корпусов, работающие на стандартных смартфонах, упрощают управление мобильными устройствами и сокращают затраты на поддержку, особенно в больших масштабах.

• Во сколько на самом деле обходятся замена и ремонт? Учитывайте циклы замены, лицензирование программного обеспечения и обучение персонала, а также стоимость покупки. Первоначальные затраты редко отражают полную картину.

• Для многих предприятий, особенно работающих на объектах зон 1 или 2, где работникам требуется надежное и проверенное оборудование, решения на основе взрывозащищенных корпусов предлагают оптимальное сочетание преимуществ. Вы получаете сертифицированную защиту без ущерба для производительности и без затрат на замену всего парка устройств на специализированное оборудование.

Выводы

Выбор между искробезопасным и взрывозащищенным телефоном – это не вопрос того, какой вариант кажется безопаснее. Речь идет о подборе правильной стратегии защиты, соответствующей вашей конкретной среде.

Искробезопасные устройства ограничивают энергию, необходимую для воспламенения, и необходимы там, где взрывоопасные среды присутствуют постоянно, т.е. в Зоне 0. Взрывозащищенные решения предотвращают любое возникающее воспламенение и обеспечивают большую гибкость в выборе оборудования в Зонах 1 и 2.
