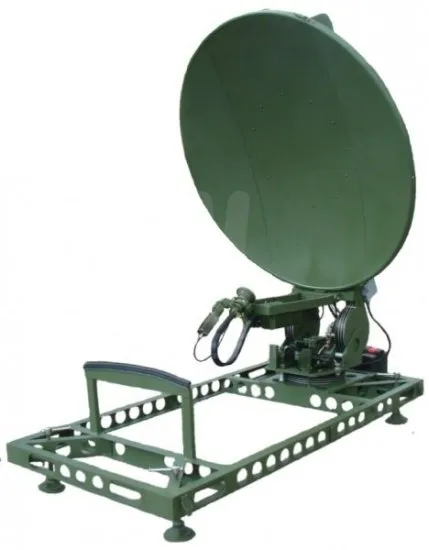

Абонентские транспортируемые земные станции спутниковой связи (ЗССС) для работы на стоянках типа «Fly Away»
ЗССС типа «Fly Away» реализованы на базе VSAT технологии и предназначены для организации высокоскоростных спутниковых каналов связи для предоставления услуг передачи данных, телефонной связи, включая IP-телефонию, видеоконференцсвязи, доступа в сеть Интернет, объединения территориально-распределенных локальных сетей в единую корпоративную сеть предприятия, предоставления услуг удаленного мониторинга и управления технологическими и производственными процессами предприятия и т.д. Станции спутниковой связи полностью разрабатываются и производятся в России. ЗССС реализованы на базе складных зеркальных антенн и могут работают в двух оперативно сменяемых диапазонах частот - «Ku» и «C», с возможностью включения в их состав дополнительного СВЧ оборудования для работы в «X» и «Kа» диапазонах. Устройства предназначены для работы через отечественные и зарубежные космические аппараты (КА) на геостационарной орбите (ГСО), с возможностью их модернизации для работы через КА на высокоэллиптической орбите (ВЭО) для обеспечения непрерывной устойчивой стационарно-мобильной связи в северных широтах РФ.
ЗССС "Fly Away" полностью автоматизированы, расчет необходимых параметров, и наведение на спутник происходят без участия оператора по принципу «One Touch» менее чем за 5 минут, в тоже время станция имеет возможность электромеханического и механического ручного режимов наведения при необходимости и в нештатных ситуациях. Оконечное оборудования данных (ООД) подключается к ЗССС по технологии Ethernet, что обеспечивает максимальную гибкость и простоту.
Оборудование подключается по витой паре или ВОЛС. Модемное оборудование размещается непосредственно на антенном посту ЗССС, что позволяет выносить ЗССС на значительные расстояния от точки размещения ООД. Электропитание станции осуществляется как по кабельной линии 220 В, идущей от аппаратной связи, так и от быстросменяемых аккумуляторных батарей глубокого разряда.
Станция может работать как в режиме «точка-точка» при организации закрепленных SCPC каналов, так и через узловую станцию (HUB) по топологии «Звезда» с использованием сетевого режима связи по протоколу TDM/TDMA с динамическим распределением трафика между абонентскими ЗССС и приоритезацией.
Кроме того, предусмотрен децентрализованный режим организации связи и управления сетью (без использования HUB) с возможностью организации топологии сети типа «Full Mesh». ЗССС имеют климатический и механический вариант исполнения, обеспечивающий их работу в самых жестких условиях эксплуатации.
Данные ЗССС имеют двойное назначение и идеально подходят для применения, как в гражданских, так и силовых структурах: для обеспечения высокоскоростной связью, не зависящей от расстояния в местах проведения боевых действий и специальных мероприятий, в интересах телефонии, передачи данных (в том числе и боевого управления), проведения защищенных сеансов видеоконференцсвязи, передачи картографической и геодезической информации и т. д.
Основные характеристики
|
Диапазон частот на передачу: 13750 – 14500 МГц, 5750-6275 МГц; Размеры в сложенном виде: 1,6 х 0,5 х 0,8 м (ДхШхВ); Время развертывания станции и установления связи: ≤15 минут; Система электропитания: сеть общего назначения 220 В частотой 50 Гц;, сеть постоянного тока 10…30 В, источник гарантированного питания, комплект АКБ; Метод манипуляции несущих: TDMA: QPSK; SCPC: QPSK, 8PSK (с опцией DVB-S2); Скорость передачи в радиолинии АС- ЦС: не менее 256 кбит/с и до 2 Мбит/с гарантированно и до 6,0 Мбит/с при условии достаточного энергетического баланса радиолинии и нахождении станции в трехдецибельной зоне обслуживания ИСЗ; Групповая скорость приема в радиолинии ЦС-АС: до 86 Мбит/с в режиме TDM/TDM в условиях ясного неба и при нахождении станции в трехдецибельной зоне обслуживания ИС; Система управления антенной: на базе навигационной системы ГЛОНАСС/GPS, цифрового магнитного компаса и датчиков углового положения; Кроссполяризационная развязка в контуре 0,5 дБ ДН: не менее 30 дБ; Поляризация антенны на прием: линейная горизонтальная / вертикальная линейная вертикальная/горизонтальная (Ku), круговая левая/правая, круговая правая/левая (C); G/T: 20,3 (Ku), 10,3 (C) дБ/К; Температура шума приемной системы: ≤110 К (при углах места более 7 градусов и температуре окружающей среды 20 градусов Цельсия); Эквивалентный диаметр антенны: 1,2 м; Пределы ручной и автоматической регулировки излучаемой мощности: -10дБ от максимального значения с шагом 1,0 дБ (в кольце АРМ, дистанционно от ЦЗС или же в «ручном» режиме РМ); ЭИИМ: 49-50 дБВт; Изменение коэффициента усиления по мощности в рабочем диапазоне температур: 0,5 дБ; Мощность передатчика: 6/8/10 (Ku-диапазон) Вт, 25 (С-диапазон) Вт; Шаг сетки частот: 10 кГц; Диапазон частот на прием: 10700-12750 МГц, 3425-3950 МГц; |
