Устройство контроля вскрытия (УКВ) позволяет контролировать положение люка в пространстве, в сочетании с облачной информационной системой обеспечивает планирование регулярного технического обслуживания колодцев и передает информацию о несанкционированном вскрытии от УКВ с отображением на карте по сетям операторов сотовой связи в диспетчерский центр.

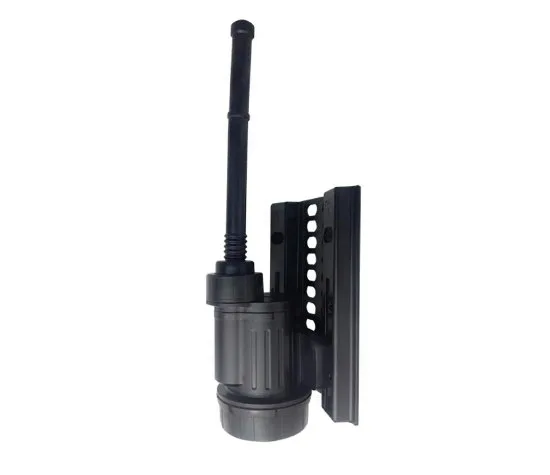

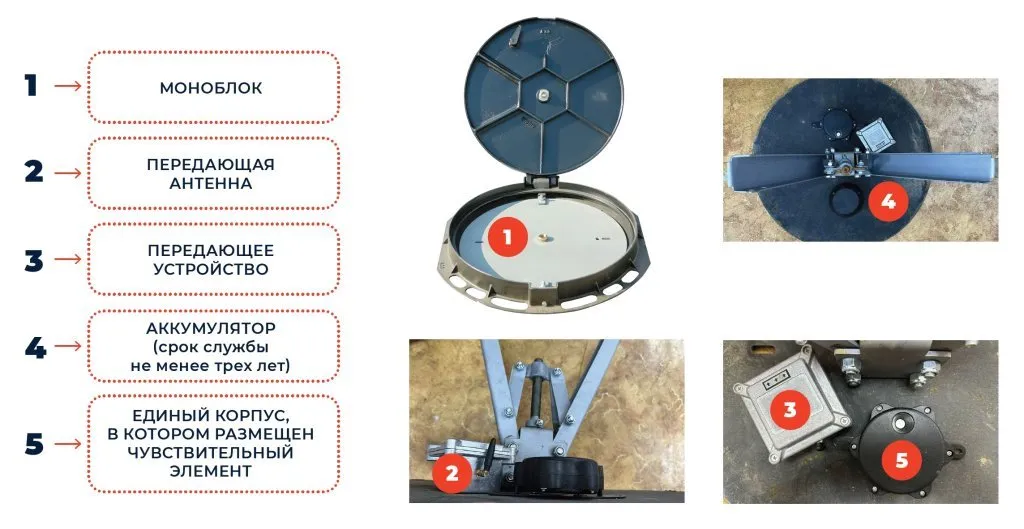

Состав устройства контроля вскрытия (УКВ):

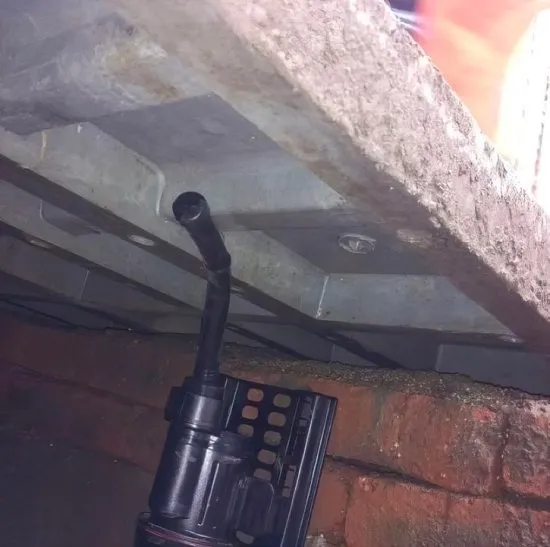

УКВ размещаются на нижней части УЗНК (устройство запорное нижней крышки) и защищены от случайного повреждения механизмом крепления люка.
УКВ подходит для любых типов объектов: сухих или затапливаемых колодцев с нестабильным или отсутствующим первичным питанием, тепловых камер, канализации и сточных вод, кабельных коллекторов.
Решение собирает, контролирует, хранит и визуализирует данные о вскрытии люков и сигнализации.

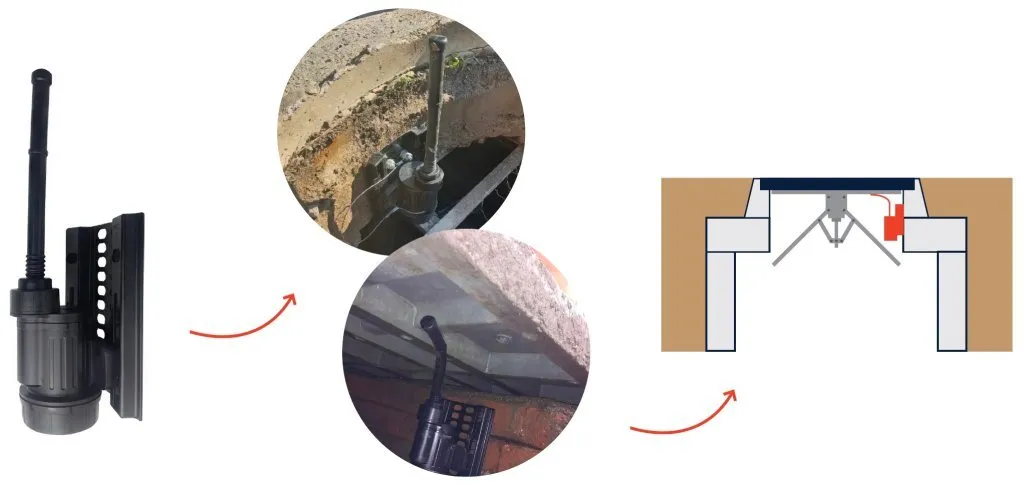

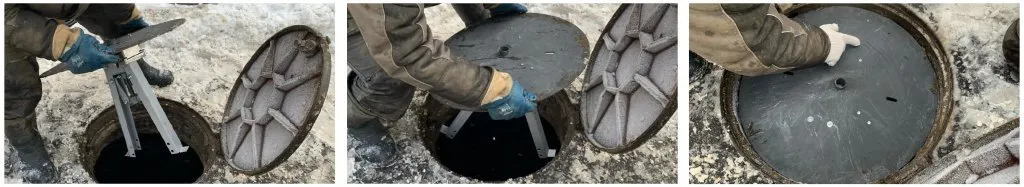

Процесс монтажа УКВ под крышкой люка:
Задачи, решаемые с применением УКВ:
-
Предотвращение попыток кражи люка или несанкционированного доступа;
-
Контроль работы аварийной бригады: время начала (вскрытие люка) и окончания (установили люк на место) работ;
-
Фиксация факта и уровня затопления колодца (камеры) при прорыве трубопровода, затоплении грунтовыми, ливневыми и паводковыми водами.

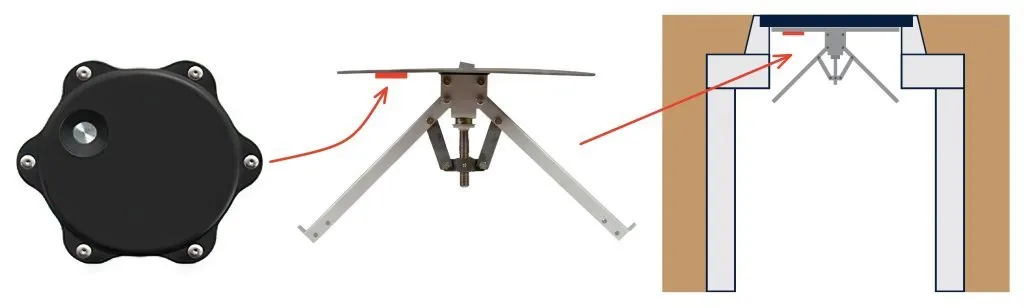

Вариант крепления №1

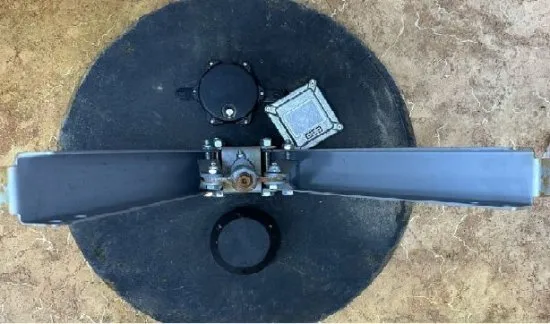

1. УКВ 10-1 монтируется на нижнюю строну крышки люка.
2. После включения питания прибора и установки крышки люка на место УКВ 10-1 определяет свое положение в пространстве по трем осям.
3. Автоматически устанавливает контролируемые границы отклонения положения по каждой из осей +/- 3 градуса.
Особенности технического решения УКВ 10-1:
-
Бесконтактный метод контроля положения крышки люка, основанный на показаниях встроенного акселерометра и гироскопа;
-
Возможность установки прибора под углом до 35 градусов, при этом прибор автоматически фиксирует новое положение без дополнительных настроек;
-
Фильтрация дребезга и вибраций для исключения ложных срабатываний на колодцах, расположенных на проезжих частях;
-
Использование технологии передачи данных LTE NB-IoT + NIDD с целью экономии трафика и встроенной батареи, благодаря чему достигается срок работы устройства без какого-либо обслуживания от 5-ти лет;
-
Герметичное всепогодное исполнение (IP69), позволяет устанавливать прибор даже в ливневую канализацию;
-
Контроль температуры внутри колодца с возможностью оповещения при превышении заданного порога;
-
Наличие аварийного дискретного входа позволяет подключать внешние сигнализаторы, например датчик затопления и задымления.

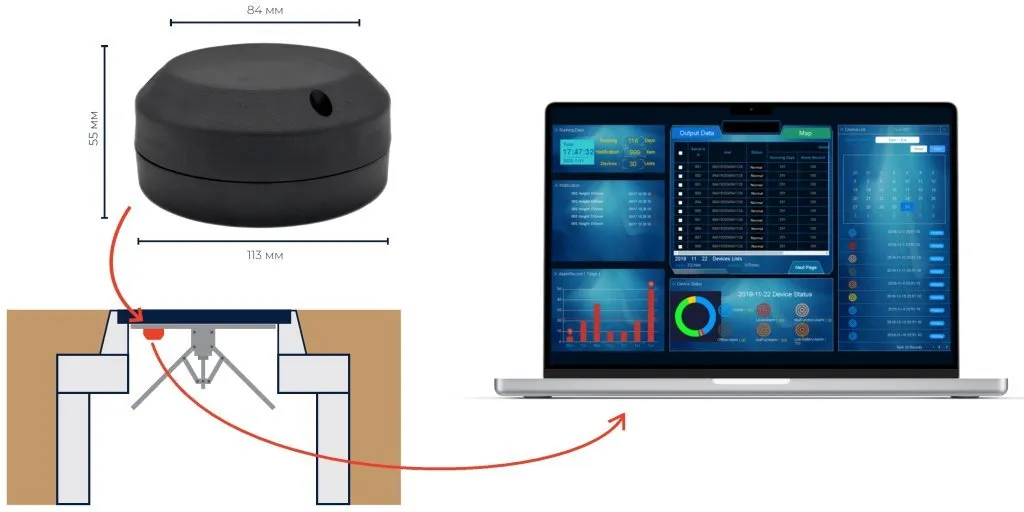

Вариант крепления №2

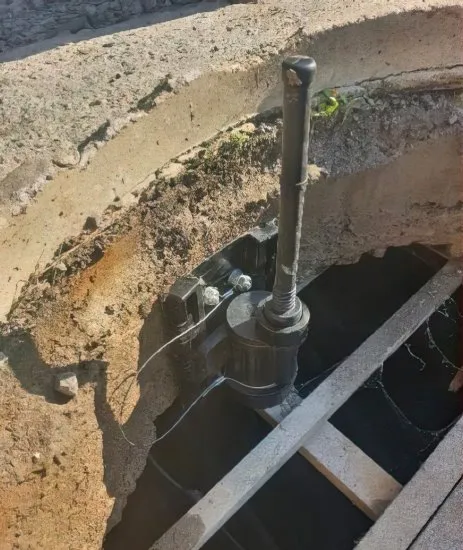

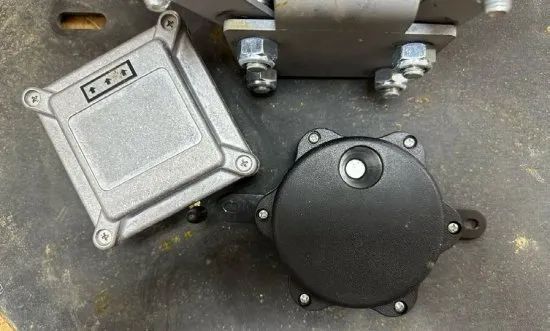

УКВ 20-1 имеет датчик, который срабатывает при механическом воздействии на чувствительный элемент в его корпусе. Устройство может быть размещено как в горловине шахты так и непосредственно на УЗНК.
Особенности технического решения УКВ 20-1:
-
Обнаружение открытия/закрытия;
-
Облачная платформа;
-
Оповещение по электронной почте/SMS в режиме реального времени;
-
Низкая вероятность ложных срабатываний;
-
Низкое энергопотребление обеспечивает срок службы более 5 лет;
-
Водонепроницаемый корпус IP68;
-
Диапазон рабочих температур: от -25°C до +65°C;
-
Простота монтажа.
Вариант крепления №3

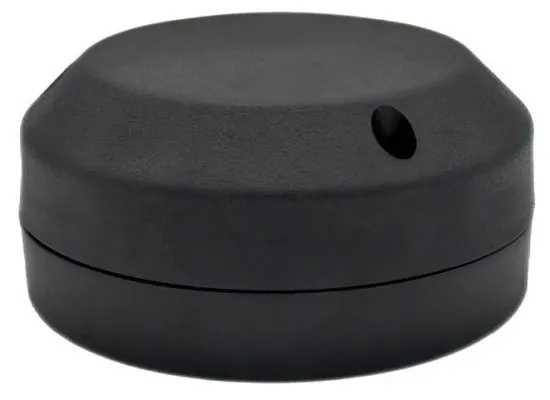

УКВ 30-1 работает по принципу ультразвукового обнаружения помехи перед датчиком.
Особенности технического решения УКВ 30-1:
-
Ультразвуковое определение уровня;
-
Контроль температуры с точностью 2°C;
-
Определение угла наклона;
-
Внутренняя батарея: 8500 mAh 3.6V;
-
Уровень защиты: IP68.
