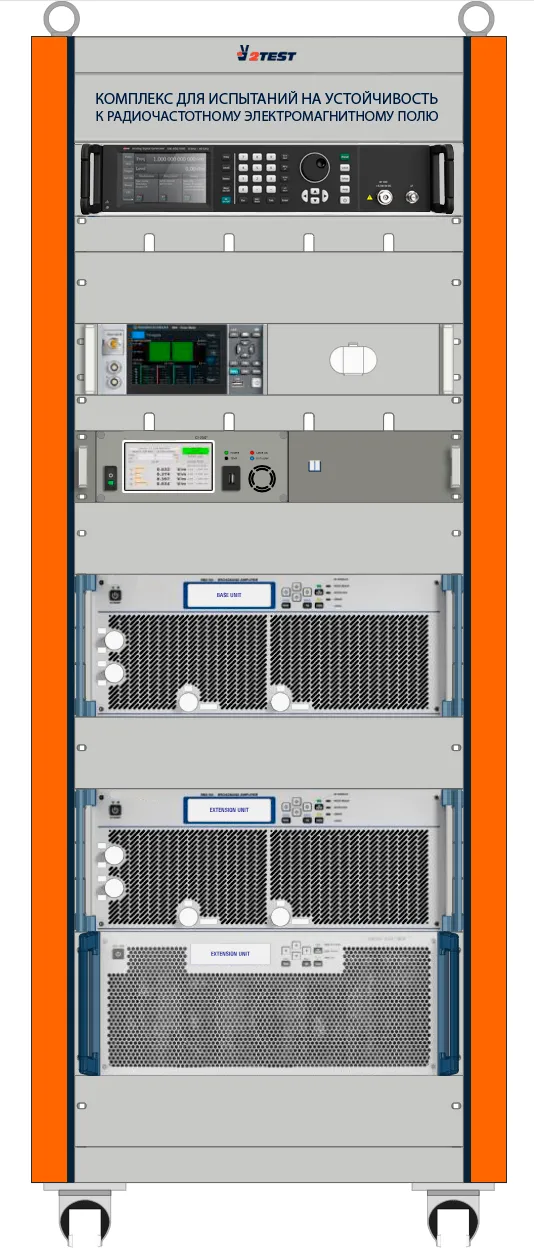

Комплекс для испытаний на устойчивость к радиочастотному электромагнитному полю 2TEST – предназначен для оценки устойчивости оборудования к радиочастотным электромагнитным полям, то есть воздействие по методам ГОСТ 30804.4.3, КТ 160G/14G, ГОСТ РВ 6601-001 и др.
В комплекс для испытаний также входит SW-ASG1000 Аналоговый Генератор СВЧ Сигналов, усилители мощности, Двусложенная логопериодическая излучающая антенна BME-LP 9129, датчики поля, мощности и др.
Конфигурации:
✔ Комплекс для испытаний согласно МЭК 61000-4-3:
Испытания проводятся при напряженности поля 1, 3, 10 или 30 В/м в зависимости от уровня жёсткости. Используется амплитудная модуляция 80 % синусоидальным сигналом с частотой 1 кГц. Диапазон частот испытаний составляет от 80 до 6000 МГц.
✔ Комплекс для испытаний согласно КТ 160G/14G:
Напряженность электромагнитного поля варьируется от 20 до 7500 В/м, при базовом значении 200 В/м. Используется амплитудная модуляция 90 % меандром с частотой 1 кГц, а также импульсная модуляция с частотой 1 кГц, коэффициентом заполнения 4 % либо длительностью импульса не менее 1 мкс, повторяемостью пачек 1 Гц и заполнением 50 %. Диапазон частот – от 100 МГц до 18 ГГц.
✔ Комплекс для испытаний согласно ГОСТ РВ 6601-001:
Уровень напряжённости электромагнитного поля составляет 20, 60 или 200 В/м в зависимости от типа испытываемого объекта. Применяется импульсная модуляция с частотой 1 кГц и коэффициентом заполнения 0,5. Испытания охватывают полосу частот от 2 МГц до 18 ГГц.
Стандарты:
✔ ГОСТ 30804.4.3-2013
✔ МЭК 61000-4-3
✔ КТ 160G/14G
✔ ГОСТ РВ 6601-001
✔ ГОСТ 60601-1-2-2014
✔ ГОСТ 60601-1-2-2024
✔ ГОСТ 32137-2013
✔ другие методики в части облучения полем.
|
