Модуль прекрасно подходит для внедрения сетей MSTP и ROADM, а также для работ по обслуживанию сети.
Инсталляция, ввод в эксплуатацию и запуск сервисов MSTP, MSPP и ROADM;
Тестирование DSn/PDH и SONET/SDH вплоть до уровня OC-192/STM-64;
Тестирование OTN (ITU-T G.709) с FEC и ODU мультиплексирование до 10.7 Гбит/сек;
Тестирование 10/100/1000M, GigE и 10 GigE (LAN/WAN) согласно RFC 2544, а также тестирование частоты появления битовых ошибок (BERT).
Тестирование от DS0/E0 до OC-192/STM-64/OTU-2;
Тестирование интерфейсов LAN/WAN от 10 Мбит/сек до 1000 Мбит/сек, а также 10 Гбит/сек;
Измерения пропускной способности, неравномерной передачи данных (back-to-back), задержки и потери фреймов согласно отраслевому стандарту RFC 2544;
Тестовая функциональность EtherBERT™ (тестирования частоты появления битовых ошибок) для оценки целостности сервисов Ethernet передаваемых по WDM сетям;
Измерение производительности TCP для оценки качества передачи данных через TCP соединение;
Возможность тестирования прямого исправления ошибок (FEC) в OTN и мультиплексирования ODU1 в ODU2 согласно ITU-T G.709;
Тестирование Ethernet-over-SONET/SDH (EoS) посредством опциональной поддержки GFP, VCAT и LCAS.
Тестирование каналов от DS0/E0 до OC-48/STM-16 совмещено в одном модуле;
Тестирование OTN (2.7Гбит/сек) и прямого исправления ошибок (FEC) согласно отраслевому стандарту ITU-T G.709*;
Тестирование Ethernet 10/100/1000 Мбит/сек и оптического GigE согласно отраслевому стандарту RFC 2544;
Тестирование частоты появления битовых ошибок (BERT) в Ethernet 10/100/1000 Мбит/сек и оптическом GigE;
Тестирование сети Ethernet из конца в конец посредством функции «Умный шлейф»;
Сквозной режим тестирования SONET/SDH;
Полный анализ и обработка служебных данных (overhead);
Тестирование автоматического защитного переключения (Automatic protection switching - APS);
Измерение круговой задержки (Round-trip delay - RTD);
Измерение времени разрыва сервиса (Service disruption time - SDT);
Генерация и последующий анализ сдвига частоты (Frequency offset);
Режим SmartMode: определение структуры сигнала для скоростей до 2.7 Гбит/сек, с синхронным мониторингом всех обнаруженных каналов;
Интуитивный, с богатыми техническими возможностями интерфейс пользователя: возможность тестирования в автоматическом режиме по заранее подготовленному сценарию/скрипту и др.;
Опционально тестирование SONET/SDH следующего поколения (GFP, VCAT, LCAS);
Опционально тестирование Ethernet-поверх-SONET/SDH.
Тестирование каналов от DS0/E0 до OC-48/STM-16 совмещено в одном модуле;
Тестирование OTN (2.7Гбит/сек, 10.7Гбит/сек) и прямого исправления ошибок (FEC) согласно отраслевому стандарту ITU-T G.709*;
Тестирование мультиплексирования ODU (ODU1 в ODU2);
Тестирование Ethernet 10/100/1000 Мбит/сек, оптического GigE и 10GigE согласно отраслевому стандарту RFC 2544;
Тестирование частоты появления битовых ошибок (BERT) в Ethernet 10/100/1000 Мбит/сек, оптическом GigE и 10GigE;
Тестирование сети Ethernet из конца в конец посредством функции «Умный шлейф»;
Сквозной режим тестирования SONET/SDH;
Полный анализ и обработка служебных данных (overhead);
Тестирование Автоматического защитного переключения (Automatic protection switching - APS);
Измерение круговой задержки (Round-trip delay - RTD);
Измерение времени разрыва сервиса (Service disruption time - SDT);
Генерация и последующий анализ сдвига частоты (Frequency offset);
Режим SmartMode: определение структуры сигнала для скоростей до 10.7Гбит/сек, с синхронным мониторингом всех обнаруженных STS/AU и определенных пользователем VT/TU каналов;
Опционально тестирование SONET/SDH следующего поколения (GFP, VCAT, LCAS) до 10 Гбит/сек;
Опционально тестирование Ethernet-поверх-SONET/SDH до 10 Гбит/сек;
Включение сервисов SONET/SDH, текущее обслуживание и поиск неисправностей.
Смешанная и массовая загрузка каналов от 64 Кбит/сек до 10 Гбит/сек и последующий анализ;
Преобразования Высшего порядка (High-order mappings): STS-1/3c/6c/9c/12c/24c/48c/96c/192c и AU-3/AU-4/AU-4-2c/3c/4c/8c/16c/32c/64c;
Преобразования Низшего порядка (Low-order mappings): VT1.5/2/6, TU-11/12/2/3;
Управление и мониторинг служебных данных (overhead): Секция/Регенерационная секция (Section/RS), Линия/Секция мультиплексирования (Line/MS), маршрут высшего (HO) и низшего (LO) порядка;
Генерация и последующий мониторинг сигналов тревоги (alarm)/ошибок Секции/Регенерационной секции (Section/RS), Линии/Секции мультиплексирования (Line/MS), маршрутов высшего (HO) и низшего (LO) порядка;
Генерация и последующий мониторинг указателя (pointer) высшего (HO) и низшего (LO) порядков;
Мониторинг тандемных соединений;
Анализ производительности: G.821, G.826, G.828, G.829, M.2100, M.2101;
Анализ частоты и измерение мощности;
Тестирование Автоматического защитного переключения (Automatic protection switching - APS);
Измерение круговой задержки (Round-trip delay - RTD);
Измерение времени разрыва сервиса (Service disruption time - SDT);
Генерация и последующий анализ сдвига частоты (Frequency offset);
Независимое тестирование приемника и передатчика;
Анализ в сквозном режиме;
Тестирование Fractional T1/E1;
Тестирование оптических транспортных сетей (Optical Transport Network).

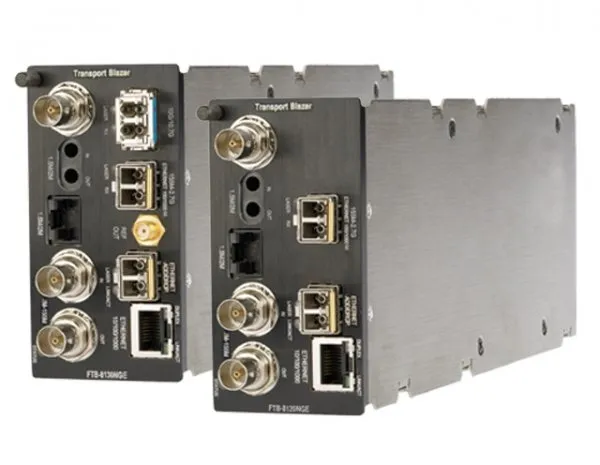

Модули FTB-8120NGE/8130NGE Power Blazer используют набор процедур тестирования оптических транспортных сетей (OTN), достаточный для проверки соответствия стандарту ITU-T G.709. Эти процедуры включают в себя:
Тестирование OTU1 (2.7 Гбит/сек) и OTU2 (10.7 Гбит/сек);
Синхронное преобразование сигналов SONET/SDH в OTN и синхронное/асинхронное обратное преобразование;
Генерация и последующий анализ функции прямого исправления ошибок (Forward error correction - FEC);
Генерация и последующий анализ сигналов аварий/ошибок уровней OTU, ODU, OPU;
Тестирование мультиплексирования и демультиплексирования ODU1/ODU2;
Формирование до 4 ODU1 в структуру одного ODU2 транспортируемую по одной длине волны;
Формирование и последующий анализ сигналов тревоги (alarm) ODU мультиплексирования;
Масштабируемое, высокопроизводительное решение для тестирования SONET/SDH;
Тестирование следующего поколения (Next-Gen) SONET/SDH;
Функциональные возможности тестирования Next-generation SONET/SDH включают тестирование GFP, LO-VCAT, HO-VCAT и LCAS;
Генерация и последующий анализ фреймов (клиент управление (client management) / клиент данные (client data));
Генерация и последующий анализ сообщений о тревоге / ошибок;
Управление и последующий анализ служебных данных (Overhead);
Мониторинг статистики приема и передачи;
Поддерживается поверх последовательных (contiguous) или VCAT контейнеров;
Поддержка VCAT высшего (HO) и низшего (LO) порядка;
Одновременное управление и мониторинг каждого элемента;
Генерация и последующий анализ сообщений о тревоге / ошибок;
Управление и обработка индикатора последовательностей (Sequence-indicator);
Мониторинг результатов группы (Group-summary);
Ввод и последующий анализ дифференциальной задержки (Differential delay);
Эмуляция и анализ протокола LCAS(автоматический и ручной режимы);
Контроль и мониторинг механизмов состояния источника и приемника (Source and sink state machines);
Генерация и последующий мониторинг контрольных полей LCAS в режиме реального времени;
Генерация и последующий анализ сообщений о тревоге (Alarm)/ошибок LCAS в режиме реального времени;
Оценка производительности и надежности ETHERNET;
Модули FTB-8120NGE/8130NGE Power Blazer обладают широкой тестовой функциональностью для подтверждения производительности и оценки надежности сервисов Ethernet.
Электрические
10 Мбит/сек
100 Мбит/сек
1000 Мбит/сек (GigE)
Оптические
100 Мбит/сек
1000 Мбит/сек
10 Гбит/сек (10 GigE) - только модуль FTB-8130NGE.
Проведение тестов согласно RFC 2544: пропускная способность, неравномерная передача данных (back-to-back frames), задержка и потеря кадров.
Измерение джиттера пакетов (отклонения задержки кадров согласно RFC 3393) для проверки возможностей транспортных сетей Ethernet передавать чувствительный к задержке трафик, такой как VoIP.
Одновременная генерация и прием трафика на 100% скорости передачи для различных интерфейсов Ethernet10GBASE-SR, -ER, -LR, -SW, -EW или –LW со всеми размерами кадров.
Легкий в использовании умный пользовательский интерфейс (SUI) позволяет гибко настраивать отображение окон теста, а также предоставляет возможность просмотра отчетов как в реальном времени так из архива.
Функция EtherBERT позволяет проводить тестирование ошибок в сетях Ethernet до 10Гбит/сек.
Функция «умный» шлейф.
Полностью совместим со стандартом IEEE 802.3ae.
Вставные оптические модули типа XFP.
BERT-по-Ethernet.
Т.к. прозрачная передача Ethernet по физическим средам становится все более популярной услугой, растет и его передача на большие расстояния по различным средам уровня 1 (с помощью xWDM и SONET/SDH). В связи с этим возрастает необходимость в оценке передачи Ethernet на уровне битов. Такая оценка может быть выполнена с помощью проведения тестов битовых ошибок (BERT).
Тест BERT использует псевдо-случайные бинарные последовательности (PRBS) инкапсулированные в кадры Ethernet, тем самым позволяя перейти от измерений ошибок в кадрах к измерениям битовых ошибок. Такой подход обеспечивает точность подсчета ошибок по битам, требуемую для приемных испытаний транспортных систем по различным физическим средам. Тестирование BERT в Ethernet необходимо при прозрачной передаче Ethernet в средах уровня 1, в таких случаях как:
Ethernet по DWDM;
Ethernet по CWDM;
Ethernet по волокну;
Анализ кадров.
Функция анализа и генерации трафика позволяет использовать модуль для поиска неисправностей в каналах Ethernet, а также для анализа пользовательского трафика и обнаружения ошибок. Благодаря функции измерения джиттера пакетов (RFC 3393), модуль FTB-8120/8130NGE позволяет провайдерам эффективно оценивать транспортные сети для чувствительного к задержке трафика, такого как голос-по-IP (VoIP).
