Портативная направленная антенна для отслеживания передатчиков и источников помех Rohde & Schwarz HE300 в сочетании с переносными приемниками (например, Rohde & Schwarz PR100) используется для обнаружения передатчиков и источников помех. Направление источников сигнала определяется наведением антенны в направлении максимального напряжения сигнала.

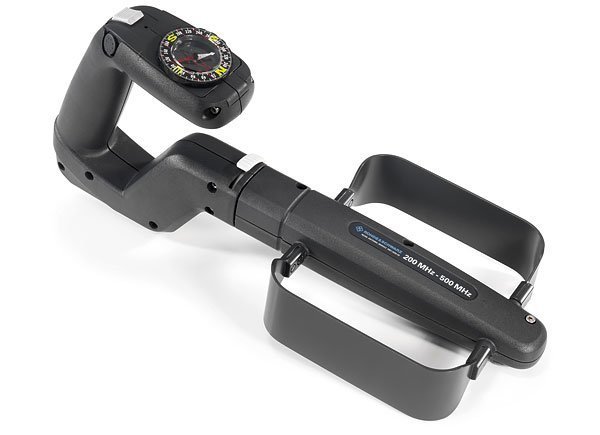

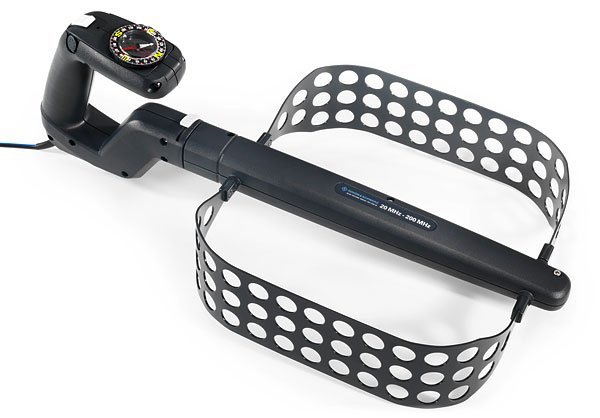

Диапазон частот от 20 МГц до 7,5 ГГц охватывается тремя сменными антенными модулями, входящими в комплект поставки Rohde & Schwarz HE300. Каждый модуль имеет определенную диаграмму направленности. Нет необходимости настраивать модули в их частотных поддиапазонах. Имеется дополнительный четвертый модуль (Rohde & Schwarz HE300HF для диапазона 9 кГц – 20 МГц). Для повышения чувствительности можно использовать широкополосный усилитель (активный режим). В пассивном режиме усилитель отключен, и антенна может использоваться вблизи мощных передатчиков. Благодаря небольшому размеру и весу активная направленная антенна Rohde & Schwarz HE300 идеальна для портативного использования.
Активная направленная антенна Rohde & Schwarz HE300
Точная пеленгация, т.е. отчетливая диаграмма направленности с получением максимального сигнала по продольной оси в диапазоне частот от 20 МГц до 7,5 ГГц
Максимальный выходной сигнал антенны служит критерием искомого направления (радиопеленгация по максимальному сигналу)
Удобный размер, несмотря на способность работать в широком частотном диапазоне
Отсутствие усталости при работе с антенной благодаря ее конструкции и использованию материалов, которые делают ее массу минимальной
Может использоваться для вертикальной и горизонтальной поляризации в диапазоне частот от 20 МГц до 7,5 ГГц
Широкий динамический диапазон благодаря возможности использования режимов "Пассивный" и "Активный"
Может быть установлена на треногу (монтажная резьба 1/4”)
Электропитание от стандартных батареек AA или аккумуляторных батарей

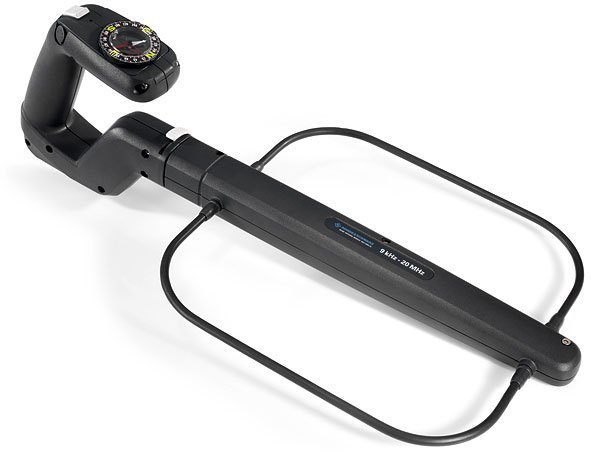

Диапазон частот: от 9 кГц до 20 МГц

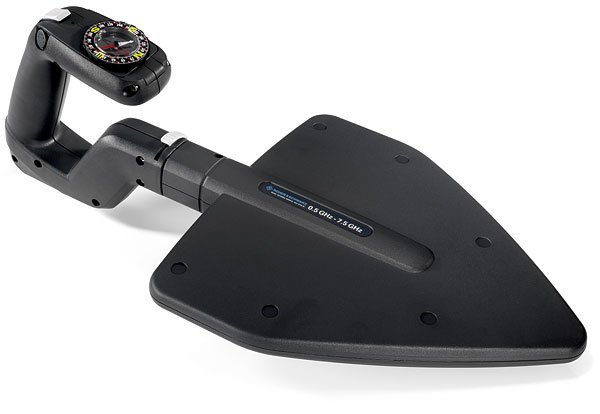

Диапазон частот: от 500 МГц до 7.5 ГГц
