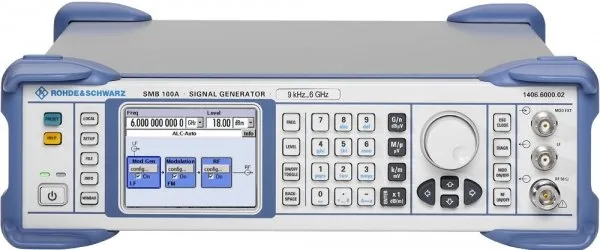

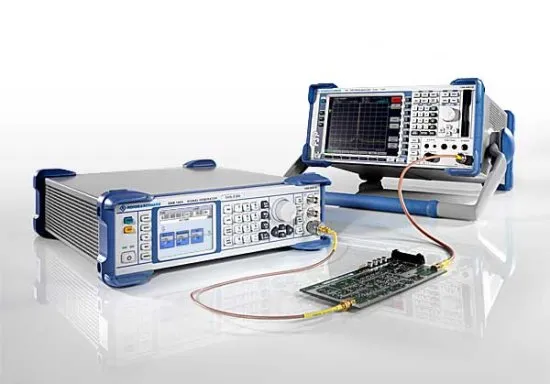

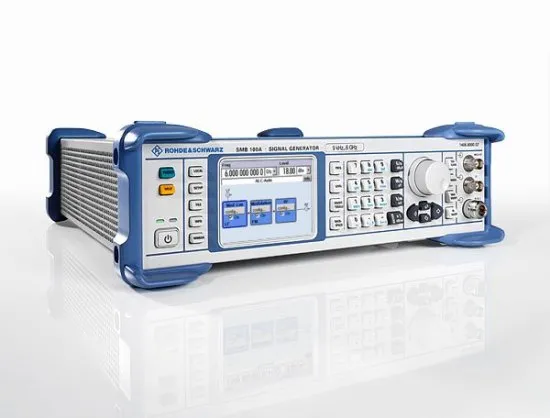

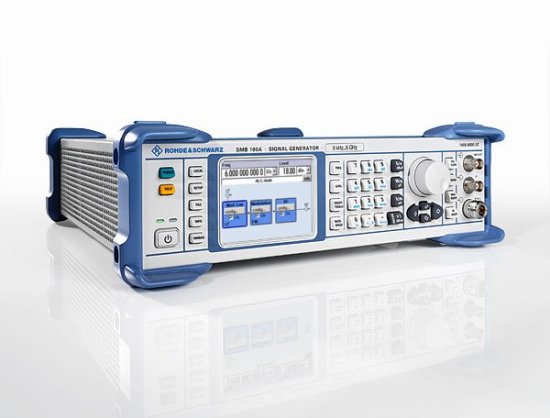

Технические характеристики аналогового генератора сигналов Rohde & Schwarz SMB100A диктуют новые стандарты для генераторов среднего класса, особенно это касается высокой выходной мощности генератора и чистоты сигнала.
Широкий частотный диапазон прибора от 9 кГц до 40 ГГц перекрывает потребности большинства важнейших радиочастотных приложений. Помимо синусоидальных сигналов он генерирует также наиболее распространенные аналоговые сигналы с АМ и ЧМ/ФМ, и может использоваться для формирования импульсных сигналов.
Является утвержденным типом средств измерения.
Основные характеристики
|
Выходная мощность, при которой обеспечивается соблюдение характеристик, превышает +18 дБм в широком диапазоне частот 1 МГц – 12,75 ГГц; Типовой максимальный уровень составляет +25 дБм (с превышением номинального уровня) по всему диапазону частот вплоть до 12,75 ГГц; Низкий фазовый шум в режиме SSB-модуляции (типовое значение): -128 дБн [здесь и далее "н" означает "ниже уровня несущей"] (смещение несущей 20 кГц, частота несущей 1 ГГц, ширина полосы измерения 1 Гц); Подавление негармонических составляющих (типовое значение): -85 дБн (смещение несущей >10 кГц, частота несущей <1,5 ГГц); Низкий уровень широкополосного шума (типовое значение): -152 дБн (смещение несущей >10 МГц, частота несущей 1 ГГц, уровень >5 дБм); Очень низкий фазовый шум в режиме SSB-модуляции даже на низких выходных частотах (вместо преобразователя с понижением частоты использован новый синтезатор сигнала DDS-типа от 9 кГц до 23,4375 МГц); Уровень гармоник (типовое значение): -30 дБн на максимальной выходной мощности, при которой обеспечивается соблюдение характеристик, равной +18 дБм; Гибкость конструкции позволяет обслуживать устройство на месте эксплуатации или силами сервисного центра компании Rohde & Schwarz; Встроенная функция самотестирования модулей упрощает процесс поиска и устранения неисправностей; |
