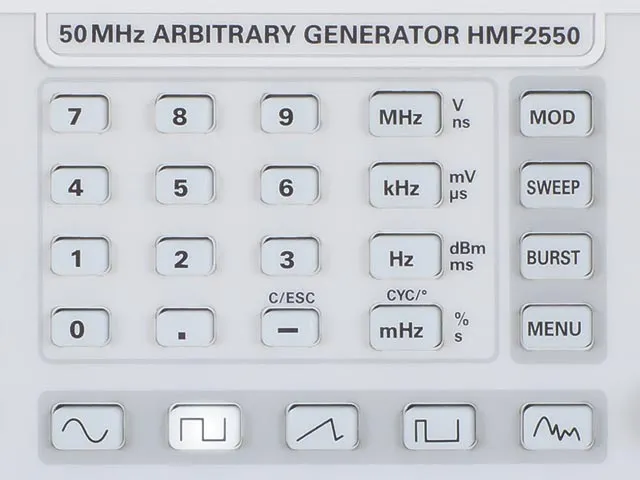

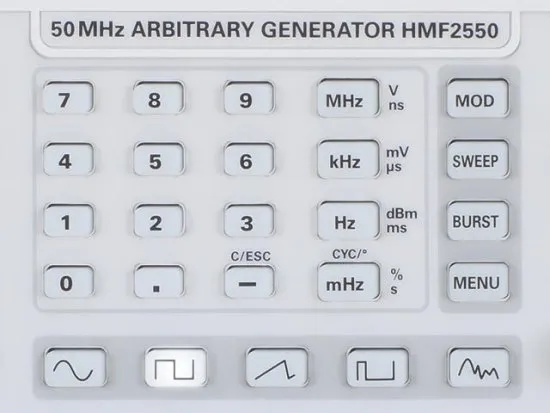

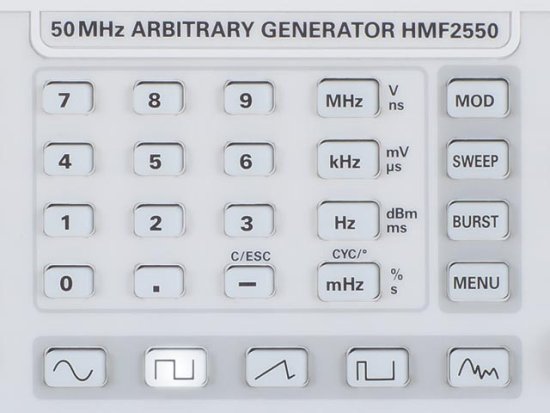

Генераторы сигналов произвольной формы HMF2525, HMF2550 предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.
Принцип работы генераторов сигналов произвольной формы HMF2525, HMF2550 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы HMF2525, HMF2550 заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы HMF2525, HMF2550 оснащены входом и выходом сигналов запуска.
Генераторы сигналов произвольной формы HMF2525, HMF2550 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.

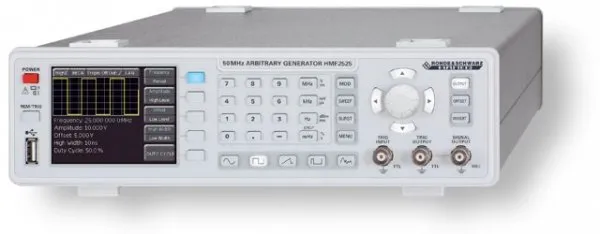

Конструктивно генераторы сигналов произвольной формы HMF2525, HMF2550 выполнены в корпусе настольного исполнения.
Основные характеристики
Диапазон частот 10 мкГц…25 МГц [50 МГц]
Выходное напряжение 5 мВ (размах) …10 В (размах) - на 50 Ом; смещение постоянной составляющей ±5 мВ…5 В
Генератор произвольных сигналов: 250 млн. отсчетов/с, 14 бит, 256 тыс. точек

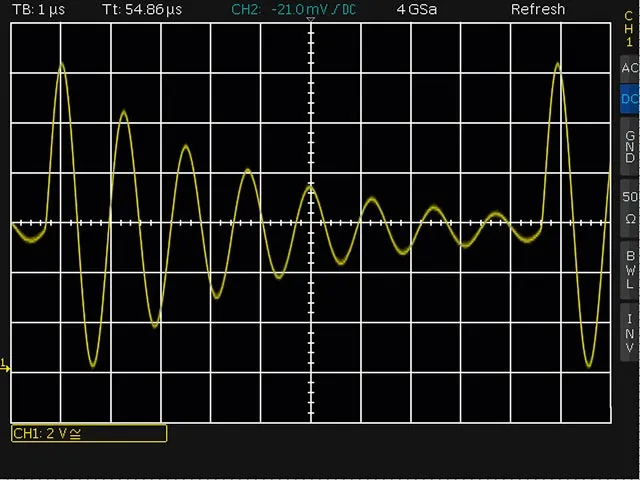

Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, произвольный сигналы, в том числе стандартные кривые (белый шум, кардиальный и т.д.)
Коэффициент нелинейных искажений 0,04 % (f <100 кГц)
Режимы: пакетный, качания частоты, стробирования, внешнего запуска
Время нарастания <8 нс, в импульсном режиме возможность установки в диапазоне 8…500 нс
Импульсный режим: диапазон частот 100 мкГц…12,5 МГц [25 МГц], длительность импульса 15 нс…999 с, разрешение 5 нс

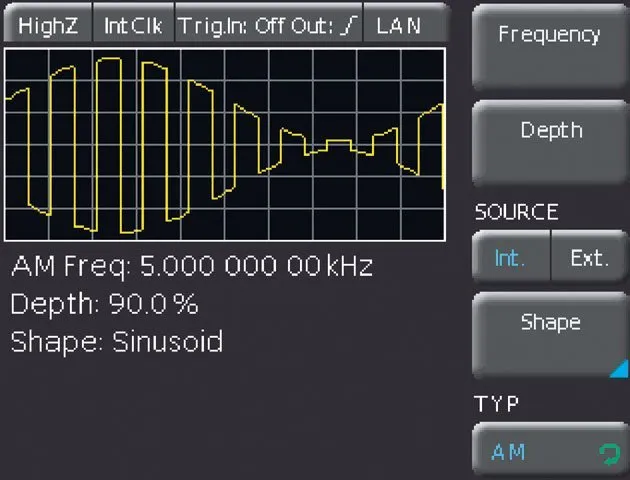

Виды модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн (внутр. и внеш.)
Опорный генератор 10 МГц: термокомпенсированный (TCXO), ±1 ppm, вход /выход BNC на задней панели
Разъем USB на передней панели: сохранение и запись сигналов и настроек
Экран TFT 8,9 см (3,5 дюймов): четкое представление сигнала и всех параметров

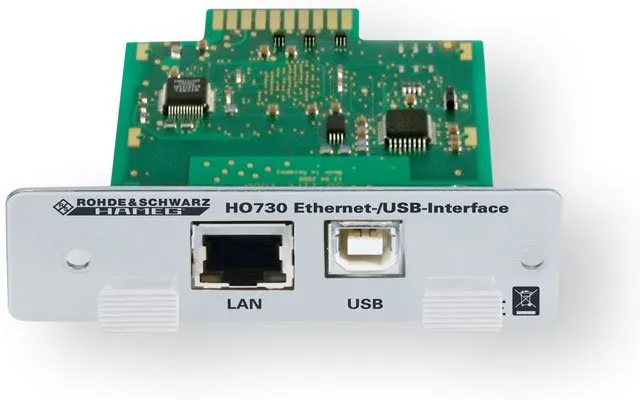

Сдвоенный интерфейс USB/RS-232, опционально сдвоенный интерфейс Ethernet/USB или IEEE-488 (GPIB)
Модели
Диапазон частот: до 25 МГц
Диапазон частот: до 50 МГц
