Назначение решения
Тестирование и натурное моделирование составных частей активных фазированных антенных решеток.
Запись и формирование сложной сигнальной обстановки.
Возможности АРМ тестирования и наладки многоканальных систем связи
Фазокогерентное формирование и анализ широкополосных фазированных сигналов.
Измерения и формирование рассогласования фаз сигналов с точностью менее 1°.
Расширение числа каналов до 8, 16 и более с сохранением фазокогерентности.
Комплекс АРМ тестирования и наладки многоканальных систем связи предназначен для измерений многоканальных фазокогерентных систем, таких как блоки формирования и обработки сигналов активных фазированных антенных решеток (АФАР).
Стенд основан на фазокогерентной многоканальной конфигурации векторных анализаторов и генераторов. Уникальные технологии синхронизации, такие как NI T-Clock, и архитектура с общим гетеродином, обеспечивают непревзойденную точность фазовой синхронизации неограниченного числа каналов приема и генерации СВЧ-сигналов.
Комплекс обеспечивает фазовую синхронизацию СВЧ-приборов с точностью менее 1° на несущей до 26.5 ГГц с уникальными возможностями масштабирования до произвольного числа каналов.
АРМ тестирования многоканальных систем связи позволяет производить фазокогерентный многоканальный сбор и анализ сигналов, а также формировать и генерировать фазокогерентные сигналы произвольной формы в пределах мгновенной полосы векторных анализаторов или генераторов.
Возможности системы включают также запись широкополосных многоканальных сигналов на дисковые хранилища и воспроизводение их, то есть система одновременно является фазокогерентной многоканальной системой записи и воспроизведения широкополосных сигналов.
Состав программного обеспечения АРМ тестирования многоканальных систем связи
Прикладное ПО «под ключ».
Библиотека для работы с фазокогерентными ВЧ- системами InsSol PCAG Toolkit.
Система может поставляться как с полностью готовым прикладным ПО «под ключ», так и со средствами разработки, такими как LabVIEW и PCAG Toolkit.
PCAG (Phase Coherent Analysis and Generation) Toolkit — это набор готовых лицевых панелей и LabVIEW API для работы с фазокогерентными многоканальными системами. Тулкит представляет собой своего рода драйвер для системы, позволяя работать с ней как с единым многоканальным прибором. Он берет на себя организацию синхронного запуска и тактирования, взаимной фазовой и амплитудной калибровки каналов и др.
Архитектура стенда

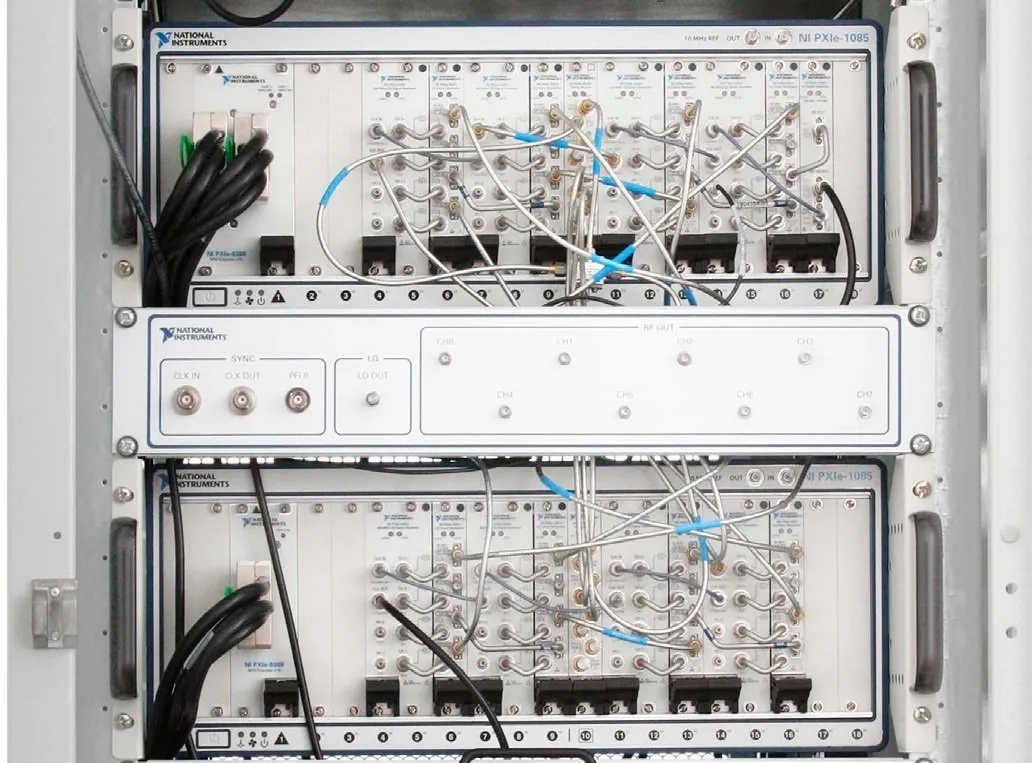

В состав измерительной системы входит одно или несколько шасси, содержащие многоканальные конфигурации векторных анализаторов и/или генераторов с использованием общего гетеродина. Специальные модули обеспечивают связь и синхронизацию шасси между собой.
При необходимости система комплектуется скоростными хранилищами данных, источниками бесперебойного питания, устройствами интерфейса и другим дополнительным оборудованием.
Внедрение
Различные конфигурации данной системы от 2 до 16 каналов успешно используются на ряде предприятий для имитации, наладки и тестирования многоканальных систем связи, блоков и узлов радиолокационных комплексов.
