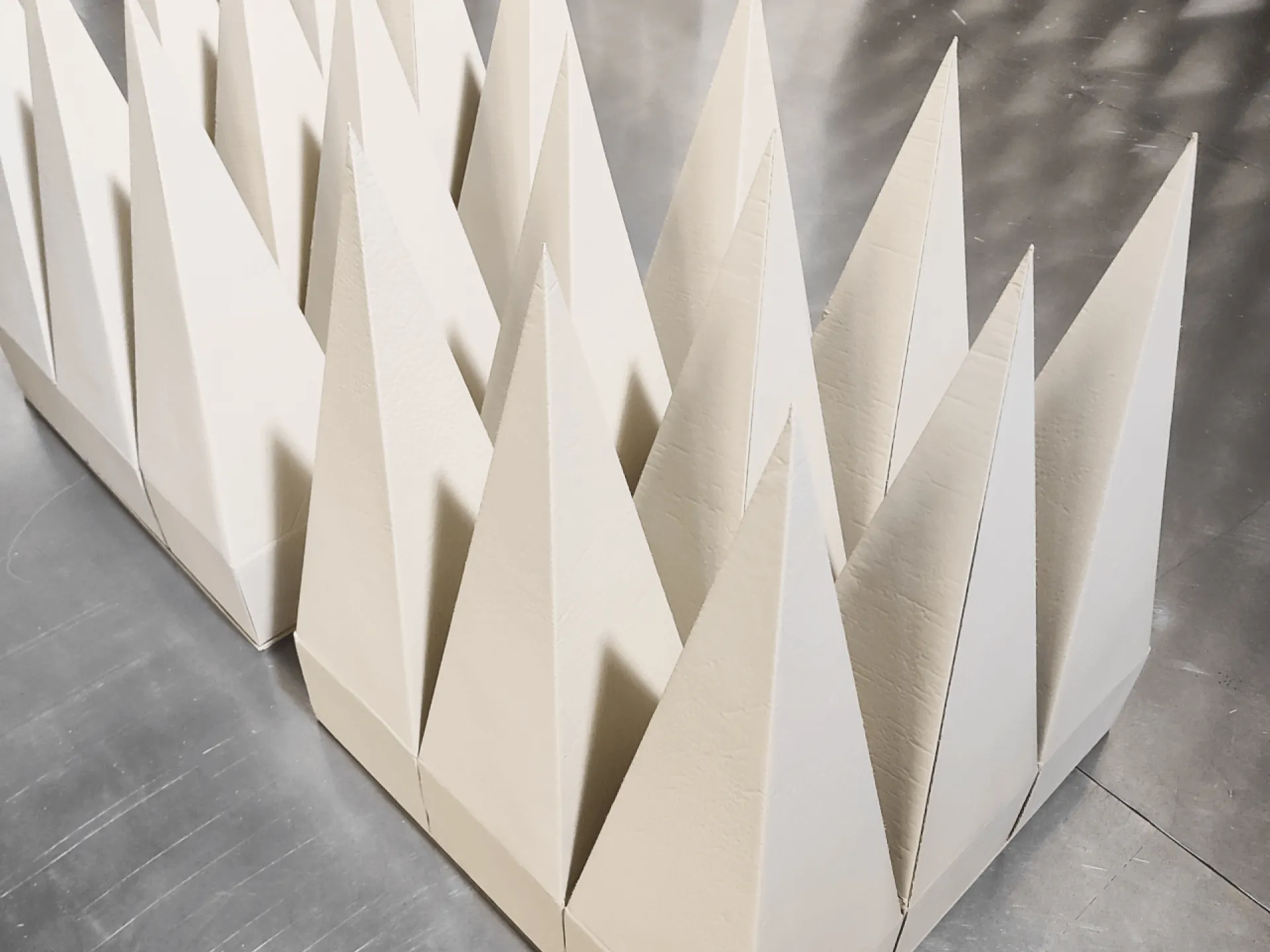

Радиопоглощающий материал пирамидального типа
Пирамидальные радиопоглощающие материалы серии 4T изготавливаются из жестких и формованных пенополиуретанов в защитной оболочке из микрогофрокартона. По сравнению с гибкими эластичными пенопоулератанами данный материал имеет более длительные сроки эксплуатации.
Оболочка РПМ пропитывается огнезащитным составом, что делает материал трудновоспламеняемым, и позволяет использовать его в средах с повышенным уровнем пожарной опасности. Наружный слой оболочки покрывается воднодисперсионной влагостойкой краской, благодаря чему обеспечивается отличная гидрофобность, и пыль с поверхности РПМ может удаляться влажным способом.
В таблице приведены значения коэффициента отражения по мощности пирамидальных РПМ, дБ:
|
Длина волны / частота |
4Т-15 |
4Т-33 |
4Т-60 |
4Т-100 |
4Т-120 |
|
0,3 см / 100 ГГц |
-35 |
-50 |
-53 |
-53 |
-53 |
|
0,8 см / 37,5 ГГц |
-35 |
-50 |
-50 |
-50 |
-50 |
|
2 см / 15 ГГц |
-35 |
-50 |
-50 |
-50 |
-50 |
|
3 см / 10 ГГц |
-35 |
-47 |
-50 |
-50 |
-50 |
|
10 см / 3 ГГц |
-30 |
-45 |
-47 |
-47 |
-47 |
|
30 см / 1 ГГц |
-20 |
-30 |
-35 |
-40 |
-43 |
|
60 см / 500 МГц |
- |
-15 |
-32 |
-35 |
-40 |
|
300 см / 100 МГц |
- |
- |
-6 |
-17 |
-19 |
Технические характеристики пирамидального РПМ:
Предельная плотность потока средней мощности: 2 кВт/м²;
Цвет блока РПМ: голубой R6.27.67, светло-бежевый RAL 1015, по индивидуальному заказу;
Диапазон рабочих температур РПМ: от -10°С до +50°С;
Группа горючести: Г1 по ГОСТ 30244-94;
Срок эксплуатации РПМ: не менее 10 лет (тип. 20 лет).
Механические характеристики пирамидальных РПМ:
|
Марка РПМ |
4Т-15 |
4Т-33 |
4Т-60 |
4Т-100 |
4Т-120 |
|
Конструктивное исполнение |
Пирамидальный в блоках или поэлементно |
||||
|
Высота РПМ, мм |
160 |
330 |
580 |
1000 |
1200 |
|
Размер основания элемента (Д/Ш), мм |
50/50 |
100/100 |
166/166 |
305/305 |
333/333 |
|
Размер блока РПМ (Д/Ш/В), мм |
500/500/166 |
500/500/336 |
500/500/586 |
610/610/1006 |
1000/1000/1206 |
|
Масса 1 кв.м без подложки, кг не более |
10 |
12 |
15 |
40 |
40,6 |
|
Масса 1 кв.м с подложкой (фанера 6 мм), кг не более |
12 |
16 |
19 |
44 |
44,6 |
Радиопоглощающий материал плоского типа
Плоские радиопоглощающие материалы серии 4T выпускаются в виде настенных панелей различного размера и толщиной до 10 см, а также в напольном исполнении толщиной до 40 см. Независимо от назначения панели обладают повышенной прочностью, пыле- и влагозащитой.
В таблице приведены значения коэффициента отражения по мощности плоских РПМ, дБ:
|
Марка РПМ |
4Т-ПЛ.3.50 |
4Т-ПЛ.5.50 |
4Т-ПЛ.5.30 |
4Т-ПЛ.10 |
4Т-ПЛ.20Н |
4Т-ПЛ.40Н |
|
4Т-ПЛ.3.50К |
4Т-ПЛ.5.50К |
4Т-ПЛ.5.30К |
4Т-ПЛ.10К |
|||
|
1 - 2 ГГц |
- |
-10 |
-10 |
-12 |
-15 |
-18 |
|
3 - 18 ГГц |
-10 |
-17 |
-17 |
-20 |
-20 |
-25 |
|
-8 |
-15 |
-15 |
-17 |
|||
|
20 - 40 ГГц |
-14 |
-17 |
-17 |
-20 |
-12 |
-15 |
|
-9 |
-10 |
-10 |
-10 |
Механические характеристики плоских РПМ:
|
Марка РПМ |
4Т-ПЛ.3.50 |
4Т-ПЛ.5.50 |
4Т-ПЛ.5.30 |
4Т-ПЛ.10 |
4Т-ПЛ.20Н |
4Т-ПЛ.40Н |
|
4Т-ПЛ.3.50К |
4Т-ПЛ.5.50К |
4Т-ПЛ.5.30К |
4Т-ПЛ.10К |
|||
|
Конструктивное исполнение |
Плоский настенный материал в картонном или пылевлагозащищенном исполнении |
Плоский напольный материал в пылевлагозащищенном исполнении |
||||
|
Размер блока (Д/Ш/В), мм |
500/500/30 |
500/500/50 |
500/300/50 |
500/500/100 |
1000/500/200 |
1000/500/400 |
|
Масса блока, кг не более |
0,7 |
1 |
0,7 |
1,5 |
5 |
10 |
|
1,2 |
1,5 |
1 |
2 |
|||
