Камера устойчивости к падению Zhongzhi
Взрывозащищенная камера Zhongzhi для испытания устойчивости аккумуляторов к падению предназначена для оценки повреждений при однократном падении аккумулятора, например, во время процесса перевозки.
Камера Zhongzhi снабжена индикатором высоты и датчиком высоты для точной записи высоты, с которой осуществлялось падение. Ошибка установки высоты падения составляет не более ±2% или ±3 мм. Падение образца может происходить на любую сторону.
Процесс тестирования осуществляется автоматически, во время которого в камере происходит захват аккумулятора, оценка и подъем на заданную высоту и сброс. Все, что требуется от оператора – это лишь поместить в камеру аккумуляторную батарею и запустить установку. Весь процесс абсолютно безопасен, т.к. установка оснащена защитой от взрыва, возможностью сброса давления, защитой на основании предельных значений, кнопкой аварийной остановки, защитой от перегрузок, блокировкой при открывании двери, возможностью удаленного управления через ПК.
Данные камеры позволяют выявлять соответствие АКБ стандартам GB/T 18287-2013, GB 31241-2014, UL 1642,UL 2054-2005, UN 38.3.
Технические характеристики
Высота сброса: 300 - 1500 мм, устанавливается пользователем
Точность установки высоты: ±2% или ±3 мм
Автоматический режим тестирования, ручной (опционально)
Электрический подъемник с двигателем переменного тока с точной червячной передачей со специальным механизмом намотки для подъема грузоподъемностью более 100 кг
Метод сброса: пневматическое размыкание зажима
Масса образца: до 20 кг
Размеры образца, (ШхВхГ): 200 х 200 х 200 мм
7-дюймовый цветной сенсорный экран для управления
Возможность удаленного управления с ПК
Внешние размеры камеры, (ШхВхГ): 1000 х 2320 х 900 мм
Масса: 300 кг
Питание: сеть переменного тока 220 В, 50 Гц
Мощность: 1.0 кВт
Камера устойчивости аккумуляторов к ударам Zhongzhi
Взрывозащищенная камера Zhongzhi для испытания устойчивости аккумуляторов к ударам предназначена для анализа стойкости аккумуляторных батарей к ударным воздействиям и сертификации на соответствие стандартам GB/T 18287-2013, GB 31241-2014, UL 1642, UL 2054-2005, UN 38.3, SJ/T 11169-1998 и др.
Процесс проверки заключается в следующем. Испытуемый аккумулятор заряжается в соответствии с инструкцией и помещается на платформу внутри камеры. На аккумулятор крест-накрест горизонтально накладывается металлический стержень диаметром 15,8 мм, и осуществляется падение груза в 20 фунтов (9,1 ± 0.1 кг) с высоты 610 ± 25 мм на металлический стержень и образец. Далее в течение 6 часов производится наблюдение за АКБ на предмет появление огня или взрыва.
Для обеспечения безопасности в камере предусмотрено несколько видов защиты и система принудительной вытяжки для сброса продуктов сгорания (дым, газ, пар) через линию с возможностью сброса по времени.
Технические характеристики
Высота сброса: 0 - 850 мм, устанавливается пользователем
Масса падающего груза: 9.1 кг или 10 кг
Точность высоты: ±1 мм
Режим тестирования: одиночный, циклический
Способ удара: с автоматическим возвратом и захватом
Держатель аккумулятора: быстрое крепление с освобождением при подъеме
Зона испытания, (ШхВхГ): 300 х 300 х 300 мм
Метод подъема: электрический подъемник
7-дюймовый цветной сенсорный экран
Возможность удаленного управления с ПК
Устройства безопасности: защита от взрыва, сброс давления, защита на основании пределов, кнопка аварийной остановки, защита от перегрузок, блокировка при открытой дверце
Питание: сеть переменного тока 220 В, 50 Гц
Мощность: 0.75 кВт
Внешние размеры, (ШхВхГ): 800 х 1650 х 680 мм
Масса: 200 кг

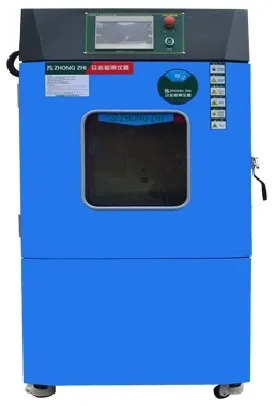

Камера низкого давления Zhongzhi
Камера для испытания аккумуляторов при низком давлении Zhongzhi предназначена для моделирования условий работы на больших высотах в горах, а также возникающих при транспортировке АКБ на самолетах.
Проверка соответствия аккумуляторов международным стандартам GB/T 31485-2015, GB 31241-2014, UL 1642, UL 2054-2005 гарантирует безопасность работы производимых продуктов в сложных условиях.
Технические характеристики
Настройки низкого давления: от -1 кПа до -100 кПa, устанавливается пользователем, обычное значение -89.7 кПа (моделирование высоты 15 240 м)
Время поддержки низкого давления: 999 ч 59 мин 59 сек, устанавливается пользователем
Отображение низкого давления: цифровой экран, точность 0.1 кПа
Диапазон рабочих температур: комнатная (температура анализа контролируется температурой в помещении лаборатории, например, 20±5℃)
7-дюймовый цветной сенсорный экран для управления
Взрывозащищенное окно из двойного упрочненного бронебойного стекла с взрывозащищающей пленкой, толщиной до 20 мм, выдерживает взрывную волну
Внутренние размеры, (ШхВхГ): 500 х 500 х 600 мм
Внешние размеры, (ШхВхГ): 800 х 1650 х 680 мм
Масса: 280 кг
Питание: сеть переменного тока 220 В, 50 Гц
Мощность: 0.5 кВт
Камера термоудара для аккумуляторов Zhongzhi
Камера термоудара Zhongzhi предназначена для испытания поведения мощных автомобильных аккумуляторов при термоударе (термошоке) и представляет собой незаменимую установку для разработки, исследований, испытания, измерения параметров аккумуляторов и проверки их на соответствие требованиям стандартов GB/T 31485-2015, GB/T 18332.2-2001, GB 31241-2014, UL 1642, UL 2054-2005, IEC 62133 и других.
Процедура проверки заключается в помещении аккумуляторной батареи в камеру после зарядки в соответствии с требованиями стандартной методики и повышении температуры внутри камеры до 200°С со скоростью 5°С в минуту. АКБ выдерживается в течение 30 минут, и при этом не должно произойти ее взрыва или возгорания.
Помимо этого, камера может использоваться для проверки литий-ионных аккумуляторов и аккумуляторов для мобильных электронных устройств на соответствие требованиям безопасности, изложенным в стандарте GB 31241-2014.
Технические характеристики
Диапазон температур: от комнатной +10°С до +200°С
Скорость нагрева (пустая камера): 3-8°С/мин от комнатной температуры до +200°С (настраивается пользователем, среднее по времени)
Отклонение температуры: ±2°С
Равномерность температуры: ≤2.5%
Полностью герметичная конструкция
Эффективное предотвращение попадания дыма от короткого замыкания и сгорания аккумулятора в лабораторию
Внутренние размеры, (ШхВхГ): 500 х 500 х 700 мм
Внешние размеры, (ШхВхГ): 800 х 1650 х 680 мм
7-дюймовый цветной сенсорный экран для управления
Масса: 280 кг
Питание: трехфазная сеть переменного тока 380 В
Мощность: 4.5 кВт
