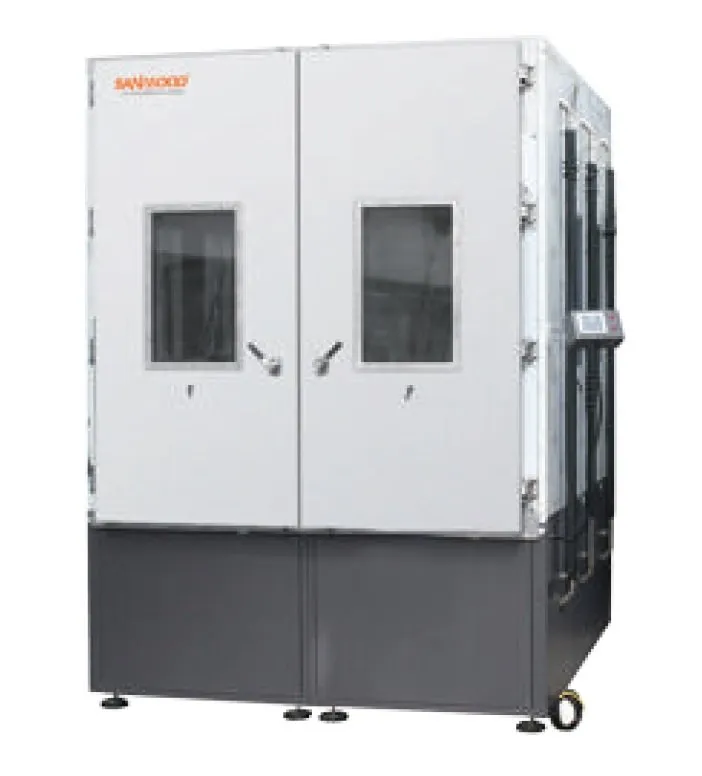

Испытательная Walk-in камера Sanwood SM-SC-12m³ предназначена для имитации условий окружающей среды с повышенным содержанием в воздухе пыли, песка и тестирования литий-ионных аккумуляторных батарей в данных условиях. Такие условия часто возникают в процессе эксплуатации автомототранспортной техники, летательных аппаратов, специализированной техники и оборудования.
Камера позволяет создавать потоки с высоким содержанием пыли и песка для обдува тестируемого образца и проверки его характеристик и работоспособности.
Внутренние элементы камеры изготовлены из нержавеющей стали марки SUS 304. Внешний корпус – из оцинкованной стали. Дверь испытательной камеры имеет смотровое окошко и стеклоочиститель. Дно испытательной камеры имеет форму воронки, чтобы облегчить сбор талька для эксперимента.
В конструкции используется циркуляционный вентилятор и автоматический контейнер. Создание пылевой завесы происходит в результате выдувания содержимого контейнера в верхнюю часть рабочей камеры через сетку с квадратными отверстиями 75 микрон. В результате образуется пылевой туман высокой плотности, пригодный для тестирования образца.
В камере применен тайваньский контроллер времени TAIAN (SG2-10HR-A) для управления циклами выдувания пыли, освещения и вибрации.
Камера оснащена функцией удаления пыли и осушения, а также контроля температуры и влажности внутренней среды. Для обеспечения безопасности пользователя предусмотрены продвинутые системы защиты и обеспечения безопасности.
При производстве камеры Sanwood SM-SC-12m³ используются высококачественные электрические компоненты всемирно известных брендов, таких как французский Schneider Electric, швейцарский Carlo Gavazzi, японский Mitsubishi, корейский Rainbow. Компоновка электрических плат и проводки выполнена очень аккуратно и профессионально, имеются все электрические схемы.
Камера является на 100% пыленепроницаемой, отличается высокой наработкой на отказ и обеспечивает непрерывную работу в течение длительного времени без сбоев.
Основные характеристики
|
Внутренний размер (ШхВхГ): 2000 х 2000 х 3000 мм; Внешний размер (ШхВхГ): 2400 х 3000 х 3300 мм; Макс. нагрузка: ≥1000 кгс при оснащении держателем образца, который можно перемещать по направляющей; Окно наблюдения большого размера 500 х 500 мм из закаленного стекла 5 мм; Очиститель стекла от песка, освещение; Внутренний материал: листы толщиной 1,0 мм из термостойкой и морозостойкой нержавеющей стали SUS 304 с зеркальной отделкой; Внешний материал: лист из холоднокатаной стали толщиной 1,2 мм с высокотемпературным покрытием; Температурный диапазон: от КТ+10°C до +80°C (регулируемый); Диапазон влажности: ≤85% относительной влажности; Пыль на 100% состоит из неорганических минералов; Состав пыли: кремнезем – 34-40% (кварцевый песок вторичной угловатой структуры) с твердостью 7°, оксида железа – 17-23%, оксид алюминия – 26%-32%, остальное – естественные примеси; Размер частиц песка и пыли: 68% – около 10 мкм, 12% – около 10-20 мкм, 14% – около 20-50 мкм, 6% – около 50-75 мкм; Концентрация песка: 0.177 г/м³, 1.1±0.25 г/м³, 2.2+0.5 г/м³ (опционально); Дозировка пыли: 2 - 4 кг ±7 г/м³ (можно установить и отобразить на экране); Скорость выдувания: 1 - 2 м/с (регулируемая, можно установить и отобразить на экране); Скорость потока воздуха: ≤2 м/с; Время воздействия удара: 999 часов 59 минут (регулируемая); Время обдува: 999 часов 59 минут (регулируемая, автоматическая синхронизация, точность 1 минута); Опциональная система видеонаблюдения; |
