Испытательные центрифуги постоянного ускорения открытого типа Dongling SY-31

Производитель: DONGLING

Купить Испытательные центрифуги постоянного ускорения открытого типа Dongling SY-31

Испытательные центрифуги постоянного ускорения открытого типа Dongling SY-31

Dongling SY-31 – серия промышленных центрифуг открытого типа, предназначенных для испытаний крупногабаритных изделий на устойчивость к линейным перегрузкам (по одной оси), возникающих при воздействии постоянного ускорения. Установки позволяют оценить структурную целостность образов, подвергшихся различным сценариям тестирования.

В своей конструкции центрифуги имеют электродвигатель, преобразователь частоты, редуктор для передачи крутящего момента к ведомому валу, неподвижное основание (корпус) с отверстиями для крепления к горизонтальной поверхности и разъемами для подключения контрольно-поверочной аппаратуры, вращающуюся ферму (штангу, консоль) с площадками для крепления испытуемых образцов. Площадки оснащены разъемами, позволяющими подключать тестируемые компоненты, устройства и изделия к информационным и силовым электрическим цепям, к гидравлическим и пневматическим линиям, подключённым к коллектору центрифуги.

Для проведения испытания на одном конце консоли крепится изделие, с другой стороны на таком же расстоянии от центра вращения закрепляется противовес, либо второе идентичное изделие. В качестве управляющего устройства используется удаленный промышленный компьютер, на котором пользователь выбирает тип испытаний: автоматический или ручной. Ускорение, прикладываемое к тестируемому образцу, может быть постоянным или изменяться ступенчато. Во процессе испытаний возможна подача жидкости, масла и электричества к образцу для имитации реальных условий эксплуатации.

Для защиты центрифуг от разрушения и пользователя от возможных внештатных ситуаций предусмотрена система блокировок от превышения допустимого линейного ускорения и скорости вращения. Монтаж установок должен осуществляться строго в специальных изолированных помещениях. В соответствии с требованиями заказчика определяется установочный радиус образца, конфигурируется точность управления, испытательная установка оснащается системой видеонаблюдения, токосъемными кольцами.

Основные характеристики

Источник питания: трехфазная сеть переменного тока 380 В, 50/60 Гц

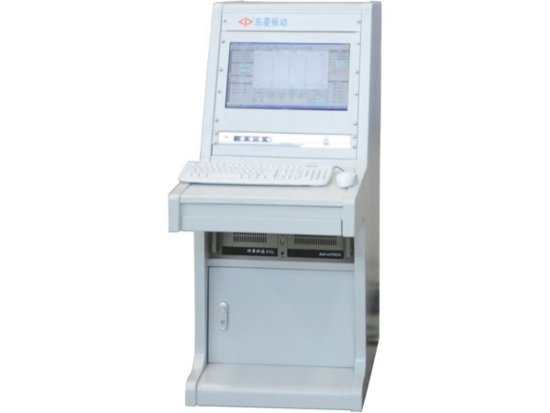

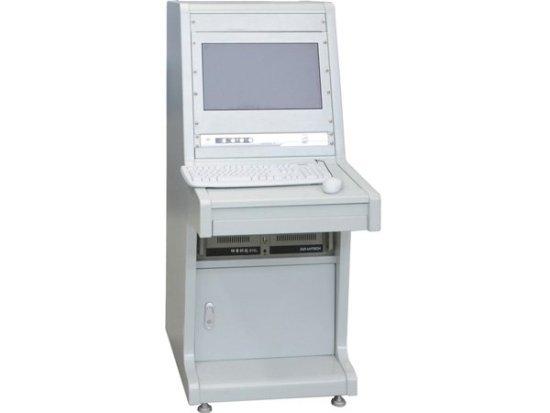

Система управления и измерения: промышленный ПК

Соответствие промышленным стандартам GJB150, GJB360, GB/T2423, MIL-STD-810F, IEC68-2-7

Диапазон рабочих температур: от 0°C до +40°C при относительной влажности воздуха ≤80% (без конденсации)

Токосъемные контактные кольца (опционально): 60 колец 500 В, 5 A

Наша компания является официальным дилером DONGLING на территории Российской Федерации

Консультацию и индивидуальные условия покупки Вы всегда можете получить
по телефону: +7 495 215-57-17
или отправить заявку на почту info@2test.ru

Модели

SY31-30

Макс. нагрузка: 30x2 кг/позиции. Диапазон ускорений: 30-1000 м/с². Допустимый размер образца (Д×Ш×В): 200x200x150 мм. Установочный радиус образца: 1250 мм. Радиус поворота: 1350 мм. Время разгона: ≤3 мин. Время остановки: ≤3 мин. Продолжительность цикла: 60 мин. Мощность: 37 кВ*А. Габариты: Φ3500 мм. Масса: 2500 кг.

SY31-50

Макс. нагрузка: 50x2 кг/позиции. Диапазон ускорений: 30-1000 м/с². Допустимый размер образца (Д×Ш×В): 200x200x150 мм. Установочный радиус образца: 1350 мм. Радиус поворота: 1500 мм. Время разгона: ≤3 мин. Время остановки: ≤3 мин. Продолжительность цикла: 60 мин. Мощность: 37 кВ*А. Габариты: Φ4000 мм. Масса: 2800 кг.

SY31-100

Макс. нагрузка: 100x2 кг/позиции. Диапазон ускорений: 30-1000 м/с². Допустимый размер образца (Д×Ш×В): 400x400x300 мм. Установочный радиус образца: 1750 мм. Радиус поворота: 2000 мм. Время разгона: ≤5 мин. Время остановки: ≤5 мин. Продолжительность цикла: 60 мин. Мощность: 37 кВ*А. Габариты: Φ5000 мм. Масса: 3000 кг.

SY31-100A

Макс. нагрузка: 100x2 кг/позиции. Диапазон ускорений: 30-1000 м/с². Допустимый размер образца (Д×Ш×В): 500x500x400 мм. Установочный радиус образца: 2250 мм. Радиус поворота: 2500 мм. Время разгона: ≤5 мин. Время остановки: ≤5 мин. Продолжительность цикла: 60 мин. Мощность: 55 кВ*А. Габариты: Φ6000 мм. Масса: 3200 кг.

SY31-200

Макс. нагрузка: 200x2 кг/позиции. Диапазон ускорений: 30-700 м/с². Допустимый размер образца (Д×Ш×В): 700x700x700 мм. Установочный радиус образца: 2500 мм. Радиус поворота: 3000 мм. Время разгона: ≤5 мин. Время остановки: ≤5 мин. Продолжительность цикла: 60 мин. Мощность: 90 кВ*А. Габариты: Φ7500 мм. Масса: 8000 кг.

SY31-500

Макс. нагрузка: 500 кг. Диапазон ускорений: 30-500 м/с². Допустимый размер образца (Д×Ш×В): 1000x1000x1000 мм. Установочный радиус образца: 3000 мм. Радиус поворота: 3500 мм. Время разгона: ≤5 мин. Время остановки: ≤5 мин. Продолжительность цикла: 30 мин. Мощность: 120 кВ*А. Габариты: Φ8500 мм. Масса: 13000 кг.

SY31-1000

Макс. нагрузка: 1000 кг. Диапазон ускорений: 30-500 м/с². Допустимый размер образца (Д×Ш×В): 1200x1200x1200 мм. Установочный радиус образца: 6250 мм. Радиус поворота: 7000 мм. Время разгона: ≤10 мин. Время остановки: ≤10 мин. Продолжительность цикла: 30 мин. Мощность: 500 кВ*А. Габариты: Φ16000 мм. Масса: 35000 кг.
