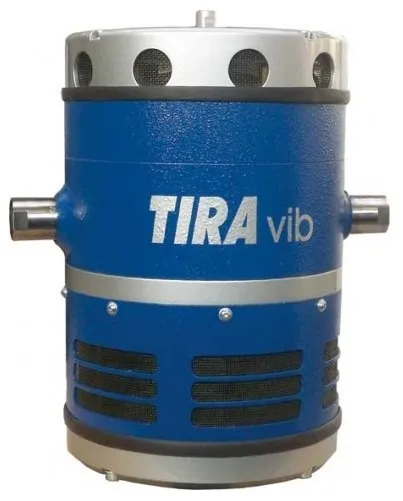

Серия модальных вибростендов TIRA с номинальным усилием воздействия от 100 Н до 2,7 кН разработана специально для проведения модального и структурного анализа.
Модальные электродинамические возбудители с усилием до 400 Н приводятся в действие постоянными магнитами из редкоземельных элементов, в результате чего обладают легкой конструкцией и возможностью мобильного использования. Конструкция модальных возбудителей характеризуется высокой боковой жесткостью. Модальные возбудители с усилием от 1000 Н и выше обеспечивают вибрационное смещение до 45 мм. Это стало возможным благодаря системе TMC - электронной системе управления, позволяющей добиться точного совмещения колеблющегося элемента с тестируемым объектом. Осевая жесткость также регулируется электроникой.

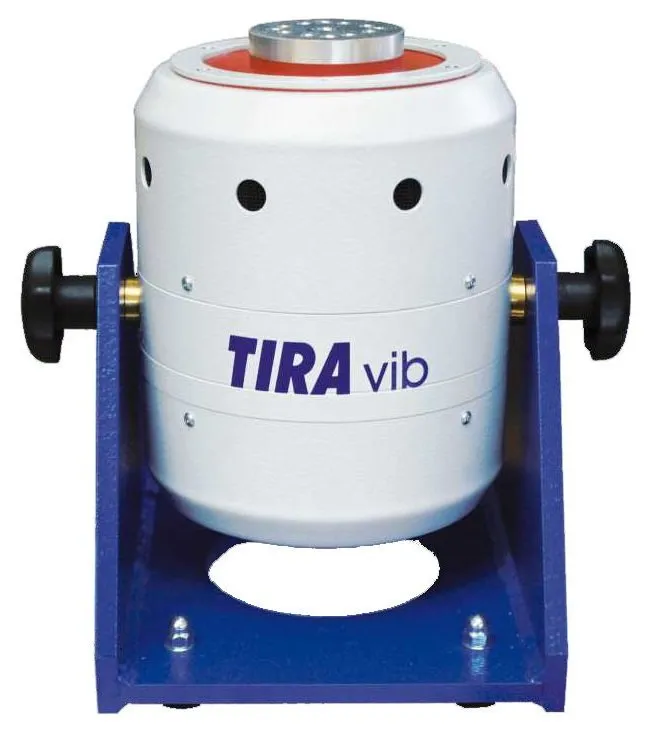

Все модальные стенды в стандартной комплектации оснащены цапфой. Предлагаются различные варианты крепления. Вибростенд TV 51120-MNC (200 Н) не требует дополнительного блока охлаждения, а модель TV 51130-MSC (350 Н) имеет встроенную систему воздушного охлаждения.

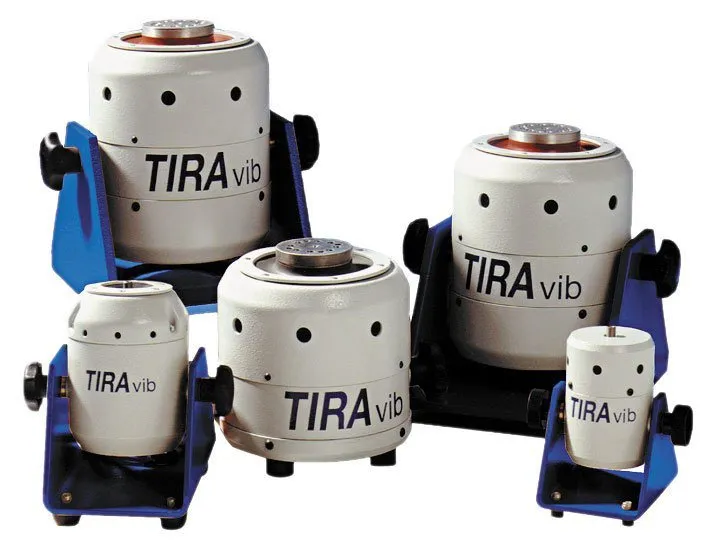

Серия модальных вибростендов включает в себя несколько моделей: TV 51110-M (100 Н), TV 51120-M (100 Н), TV 51120-MNC (200 Н), TV 51130-MSC (350 Н), TV 51140-M (400 Н), TV 5220-M (1000 Н), TV 50350-M (2700 Н).
Ниже представлены технические характеристики модели TV 51110-M (100 Н). Ознакомиться подробно с техническими характеристиками всех моделей можно в прикрепленном PDF файле «Технические характеристики модальных вибростендов TIRA с номинальным усилием от 100 Н до 2700 Н».
Основные характеристики
|
Виброгенератор: S 51110-M; Усилитель мощности: BAA 120/DA 200; Вентилятор: отсутствует; Номинальное усилие (синус/случайное): 100/70 Н; Диапазон частот: DC - 5000 Гц; Максимальная амплитуда: 13 мм; Максимальная скорость: 1,5 м/с; Осевая жесткость подвески: 8,0 Н/мм; Масса подвижной части: 0,23 кг (+/-5%); Основная резонансная частота: >2680 Гц; Вес (с цапфой): 12 кг; Соединение (диаметр резьбового отверстия): M6; Максимальная потребляемая мощность (усилитель/генератор): 0,08/- кВт; |
