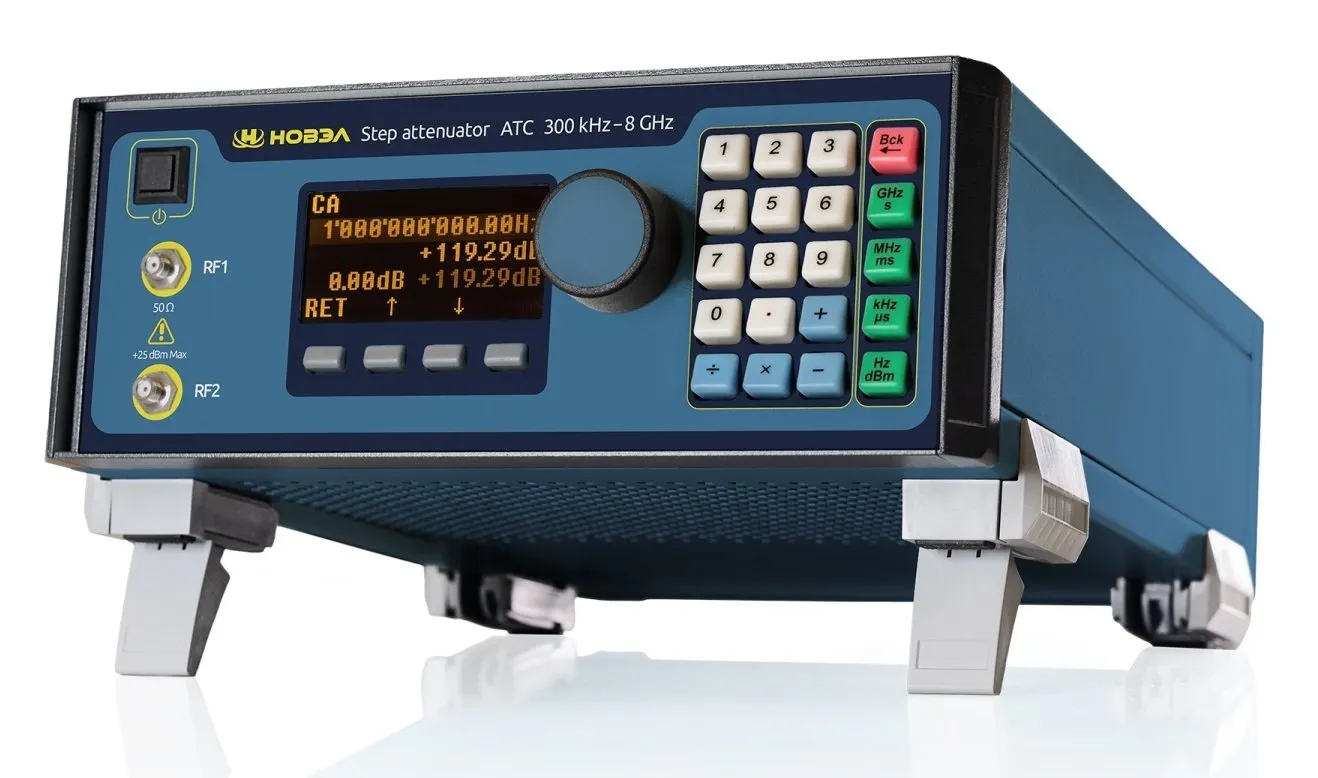

Ступенчатый аттенюатор НОВЭЛ ATC – универсальный высокоэффективный прибор, обладающий диапазоном рабочих частот от 300 кГц до 8 ГГц, основным назначением которого является ослабление уровня высокочастотных электромагнитных колебаний в различных радиотехнических устройствах, таких как генераторы, приемники, источники излучения, испытательные установки и т.д..
Компактные размеры и экономичность, но, несмотря на это, продвинутые технические характеристики позволяют эффективно применять аттенюаторы НОВЭЛ в научно-исследовательской деятельности, разработке и производстве радиоэлектронной аппаратуры, а также при поверке и калибровке радиоэлектронных средств измерений.
Прибор поддерживает два режима работы:
-
постоянное затухание (Continuous attenuation);
-
перестраиваемое затухание (Sweep attenuation).
В режиме перестраиваемого затухания (Sweep attenuation) доступно несколько регулируемых параметров:
-
начальное и конечное значение затухания;
-
время задержки;
-
форма: пила или треугольник;
-
запуск: внутренний или внешний;
-
режим запуска: автоматический, одиночный или ручной.
Поскольку ступенчатый аттенюатор предназначен для внесения ослабления, которое зависит от частоты, то в НОВЭЛ ATC для коррекции используется значение несущей частоты. Также можно учитывать потери в кабеле.
Управление настройками прибора может осуществляться как локально с помощью кнопок и поворотной ручки, эргономично расположенных на передней панели, с одновременным отображением параметров на экране, или через интерфейсы управления USB и RS-232 посредством универсального протокола SCPI.
