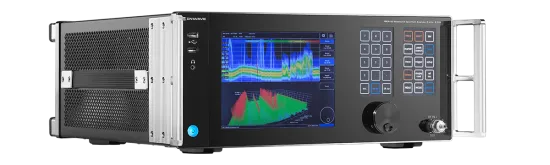

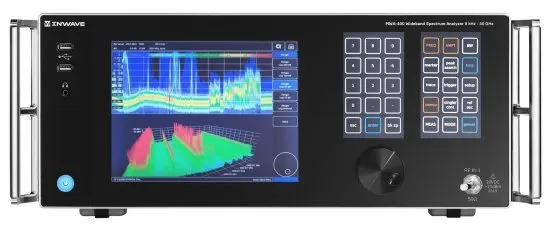

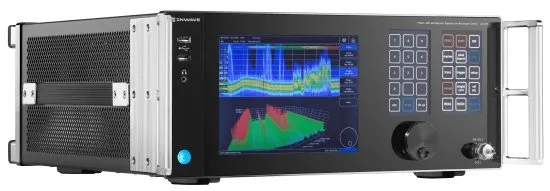

Анализатор спектра и сигналов INWAVE MWA-400 – новейший контрольно-измерительный прибор, обладающий техническими характеристиками высочайшего класса.
Устройство предназначено для применения в области радиоэлектронной промышленности и телекоммуникаций для определения и анализа состава сигнала.
Прибор позволяет анализировать исходящие сигналы, выделять их частоты и представлять их в виде спектра, проводить профессиональную диагностику, тестирование и контроль электронных устройств и систем, а также проводить высокоточные измерения различных параметров.
Помимо базового функционала анализатор INWAVE MWA-400 может оснащаться множеством продвинутых опций для выполнения профессиональных задач, например, в области радиовещания или связи.
Анализатор INWAVE MWA-400 внесен в Государственный реестр средств измерений.
Ключевые особенности анализатора INWAVE MWA-400:
-
Диапазон рабочих частот MWA-400 от 8 кГц до 8, 20 или 40 ГГц в зависимости от версии прибора.
-
Нижняя граница частот обеспечивает возможность использования прибора в испытаниях на электромагнитную совместимость (ЭМС) в соответствии с ГОСТ IEC 61000-4-39-2019 «Электромагнитная совместимость (ЭМС)», в котором рассматриваются источники помех, создаваемых магнитным полем в полосе частот от 9 кГц до 26 МГц.
-
Верхняя полоса частотного диапазона до 40 ГГц (в зависимости от модели) позволяет использовать анализатор INWAVE MWA-400 для исследования сигналов стандарта 5G в нижней половине диапазона 5G High-band.
-
Минимальная полоса разрешения составляет 0,1 Гц, а скорость сканирования – 20 ГГц/с, низкий фазовый шум величиной –137 дБн/Гц.
-
Возможность векторного анализа сигналов.
Список доступных опций:
-
MWA-OCXO – термостатированный опорный генератор (OCXO)
-
MWA-RB – рубидиевый опорный генератор
-
MWA-RB-ENH – улучшенный рубидиевый опорный генератор
-
MWA-ULPN – ультранизкий фазовый шум (-137 дБн/Гц на отстр. 10 кГц от 1 ГГц)
-
MWA-DDR – DDR-память объемом 4 ГБ (2 млрд. отсч.)
-
MWA-RC – удаленное управление
-
MWA-PN – анализ фазовых шумов
-
MWA-EMI – набор фильтров ЭМИ
-
MWA-PC – встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
-
MWА-100G – интерфейс ввода-вывода 100 Гбит/с (QSFP28)
-
MWA-2CH – второй синхронный канал с диапазоном частот 8 кГц .. 1.5 ГГц
-
MWA-UPR – доступ пользователя к программированию ПЛИС
-
MWA-UVSA – векторный анализ сигналов со всеми априорно неизвестными параметрами
-
MWA-RT – анализ спектра в реальном времени
-
MWA-AMFM – демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
Основные характеристики
|

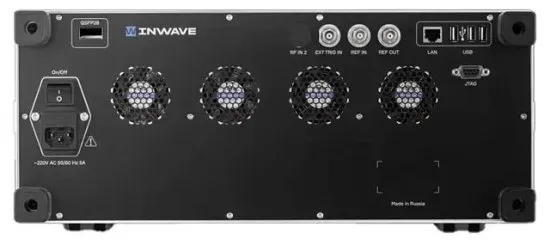

Диапазон рабочих частот: от 8 кГц до 8 / 20 / 40 ГГц (опционально); Чувствительность при 25°C, 1 ГГц: -155 дБм/Гц; Избирательность: 90 дБ; Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе: -20 дБм; Диапазон ослаблений входного аттенюатора: 0 .. 31.5 дБ, шаг 0.5; Уровень фазовых шумов на отстройке 10 кГц от несущей: -137 (-130) дБн/Гц несущая 1 ГГц; Время нарастания переходной характеристики: < 300 пс; Скорость сканирования при спектральном разрешении 250 кГц: 20 ГГц/с; Максимальная полоса анализа спектра реального времени при спектральном разрешении 250 кГц: 800 МГц; Максимальная полоса записи: 800 МГц; Минимальная полоса разрешения (RBW): 0.1 Гц; Частота дискретизации: 4 ГГц, разрядность АЦП 12 бит; Объем внутренней памяти выборок для записи на скорости 4 Гвыб/с: 4 ГБ (2 млрд. отсч.); Интерфейсы вывода данных: 100 Гбит/с Ethernet (QSFP28), 1 Гбит/с Ethernet (RJ-45); 8” графический сенсорный дисплей; Формат вывода данных: временная выборка (I/Q, вещественная), вещественный спектр (дБм), временная выборка демодулированного сигнала; Сенсорная контекстная клавиатура; |
