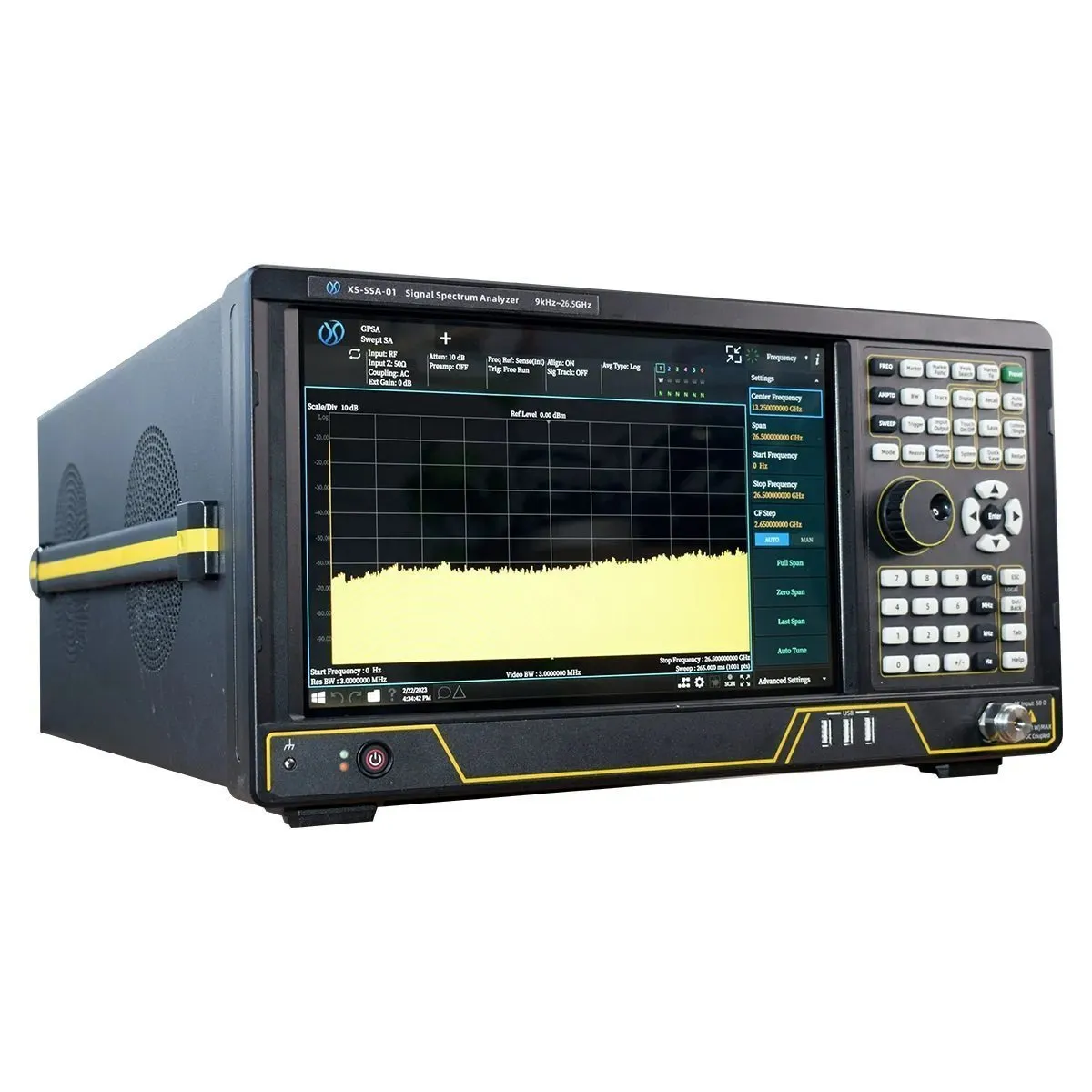

Анализатор спектра и сигналов XS-SSA-01 – мощный измерительный инструмент, который обладает отличным динамическим диапазоном, имеет широкую полосу анализа, превосходные показатели фазового шума и высокую скорость тестирования.
XS-SSA-01 оснащен множеством измерительных функций и обеспечивает высокую производительность анализа. Прибор имеет различные варианты исполнения и может оснащаться дополнительными опциями, поддерживает аппаратную масштабируемость для создания идеальной тестовой среды. Максимальная полоса анализа может достигать 1,2 ГГц, что соответствует требованиям к испытаниям в сетях стандарта 5G, радаров и т.д.
Устройство найдет широкое применение в НИОКР и производственных испытаниях, в области регулирования для захвата и анализа широкополосных сигналов, в разработке, тестировании и ремонте электроники, оборудования 4G/5G/WiFi, систем широкополосной связи.
Доступные опции для XS-SSA-01
-
Опция анализатора аналоговой модуляции ASA предназначена для анализа сигналов АМ/ЧМ/ФМ.
-
Опция измерения коэффициента шума и усиления NFM, который является одним из важнейших параметров для радиочастотных компонентов и цепей, для усилителей, понижающих преобразователей, повышающих преобразователей.
-
Опция PNM используется для измерения фазового шума.
-
Режим анализа спектра в реальном времени RTSA обеспечивает непрерывный захват, измерение и анализ широкополосных переходных сигналов.
-
Опция PLM обеспечивает автоматические измерения более 20 видов параметров импульса, необходимых для анализа характеристик радиолокационных систем.
-
Функция векторного анализа сигналов VSA позволяет демодулировать сигналы с цифровой модуляцией, одновременно выводить несколько окон измерений и проводить измерения диаграммы созвездий, глазковой диаграммы, вектора ошибки, и т.д..
Основные характеристики
|

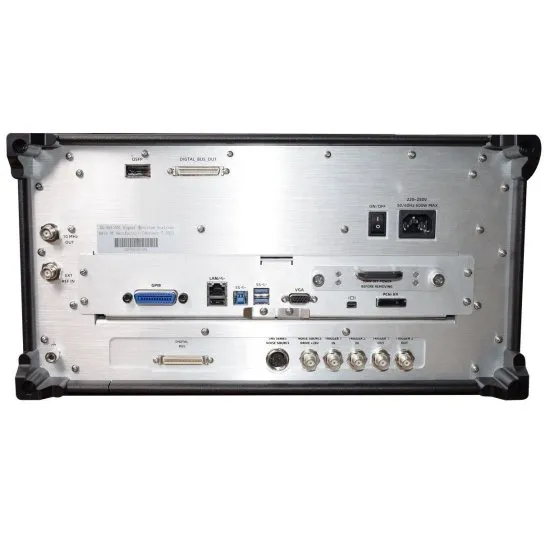

Диапазон частот: от 2 Гц до 3,8/9/18/26.5/40/44/50 ГГц; Максимальная полоса анализа: 1,2 ГГц; Максимальная полоса пропускания для анализа в реальном времени: 600 МГц; Фазовый шум: -125 дБн/Гц (несущая 1 ГГц, отстройка на 10 кГц); Поддержка множества режимов анализа сигналов: общий режим анализа спектра, режим векторного анализа сигналов, анализ аналоговой модуляции, анализа спектра в реальном времени, измерения фазового шума, измерение коэффициента шума, импульсные измерения; Стабильность опорного генератора: 0,1 · 10⁻⁶; Полосы разрешения: от 1 Гц до 3, 4, 5, 6, 8, 10, 20 МГц; Управление прибором через интерфейсы: LAN, GPIB, USB; Большой цветной сенсорный дисплей; |
