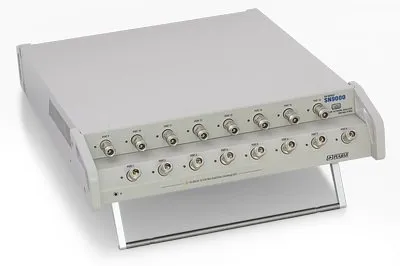

Многопортовый векторный анализатор цепей PLANAR SN9000 – лабораторный прибор, предназначенный для разработки, производства и обслуживания фазированных антенных решеток, антенных коммутаторов, многодиапазонных антенн, входных каскадов и устройств распределения сигнала систем связи и других СВЧ устройств.
Технические характеристики устройства и наличие до 16 портов (в зависимости от версии) обеспечивают измерение полной матрицы S-параметров многополюсников: S11, S21, …, S15 16, S16 16.
Конструкция ВАЦ PLANAR SN9000 позволяет использовать его как настольное устройство либо осуществить монтаж в телекоммуникационную стойку 19 дюймов.
В комплект поставки прибора входит кабель USB, сетевой кабель, USB флешка с программным обеспечением, руководством по эксплуатации и методикой поверки (для анализаторов утвержденного типа), формуляр.
Основные характеристики
|
Диапазон рабочих частот: от 0,3 МГц до 9,0 ГГц; Динамический диапазон измерений: не менее 138 дБ (тип.); Диапазон регулирования выходной мощности в диапазоне частот от 30 кГц до 6 ГГц: от -45 до +10 дБ/мВт; Минимальный шаг установки частоты: 1 Гц; Минимальное время измерения на одной частоте: 24 мкс; Количество точек измерения за одно сканирование: от 2 до 200 001; Импеданс: 50 Ω; Количество портов: от 6 до 16; Удобное расположение портов; Измерение полной матрицы S-параметров многополюсников: S11, S21, …, S15 16, S16 16; Питание: от 100 В до 253 В, частота 50/60 Гц; Диапазон рабочих температур: от +5°С до +40°С; Универсальная конструкция корпуса (настольное применение/монтаж в стойку 19”); Размеры: 440 х 430 х 96 мм; Максимальный вес полного 16-портового прибора: 14 кг; |
