PLANAR Обзор-808 и Обзор-808/1 – лабораторные приборы, назначением которых является измерение комплексных коэффициентов передачи и отражения (S-параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц. Динамический диапазон измерения модуля коэффициентов передачи составляет более 145 дБ.
Измерители комплексных коэффициентов передачи и отражения PLANAR Обзор-808 и Обзор-808/1 имеют 4 измерительных порта и 2 генератора испытательного сигнала.

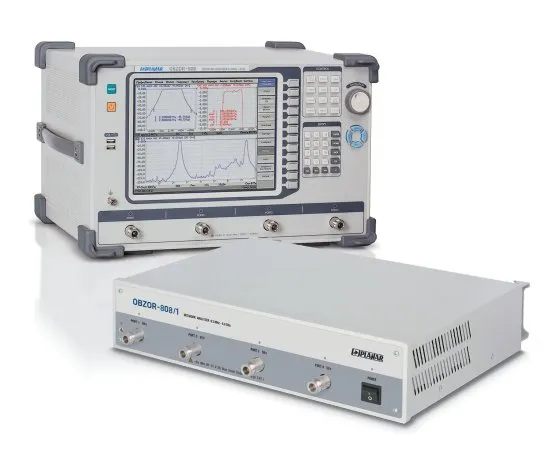

Модель Обзор-808 оснащена встроенным компьютером, сенсорным цветным дисплеем, клавиатурой на передней панели. Также на лицевой панели расположены кнопка включения/выключения, 2 порта USB, порт заземления. Помимо этого, прибор опционально может быть укомплектован интерфейсом GPIB для удаленного управления и обмена данными с внешний контроллером.

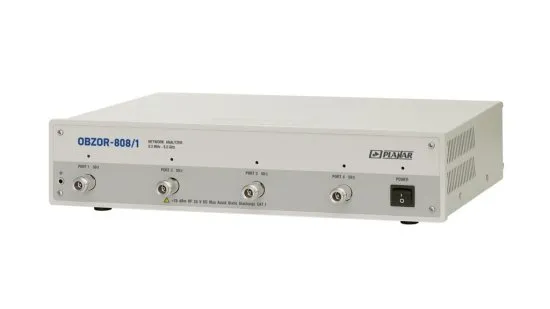

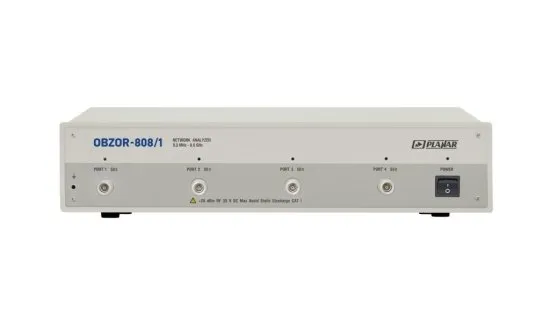

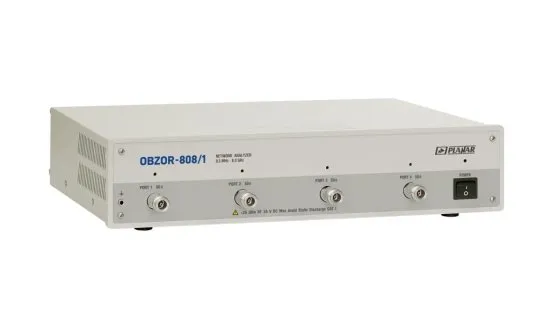

Для работы с версией Обзор-808/1 необходима установка специального ПО (входит в комплект поставки) на внешний ПК на ОС Windows или ОС Linux (опционально), который подключается к прибору посредством интерфейса USB 2.0.
Независимо от версии с приборами поставляются ПО на CD или другом носителе, формуляр, руководство по эксплуатации, методика поверки.
Специальный переключатель тестирующего сигнала на измерительные порты прибора позволяет выполнять измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ в диапазоне от -60 до +10 дБм/Вт.
Приборы находят широкое применение в лабораторных и производственных условиях для проверки, отладки и разработка различных радиотехнических устройств. Технические возможности приборов позволяют интегрировать их в состав сложных автоматизированных измерительных стендов.
