Векторный анализатор цепей PLANAR С1209 с диапазоном рабочих частот от 100 кГц до 9,0 ГГц предназначен для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Устройство относится к серии Кобальт, оснащено 2-мя портами, отличается высокой надежностью, непревзойденной точностью измерений, имеет широкий динамический диапазон.
Переключатель тестирующего сигнала на измерительные порты прибора позволяет за одно подключение производить измерения всех параметров: S11, S21, S12, S22.

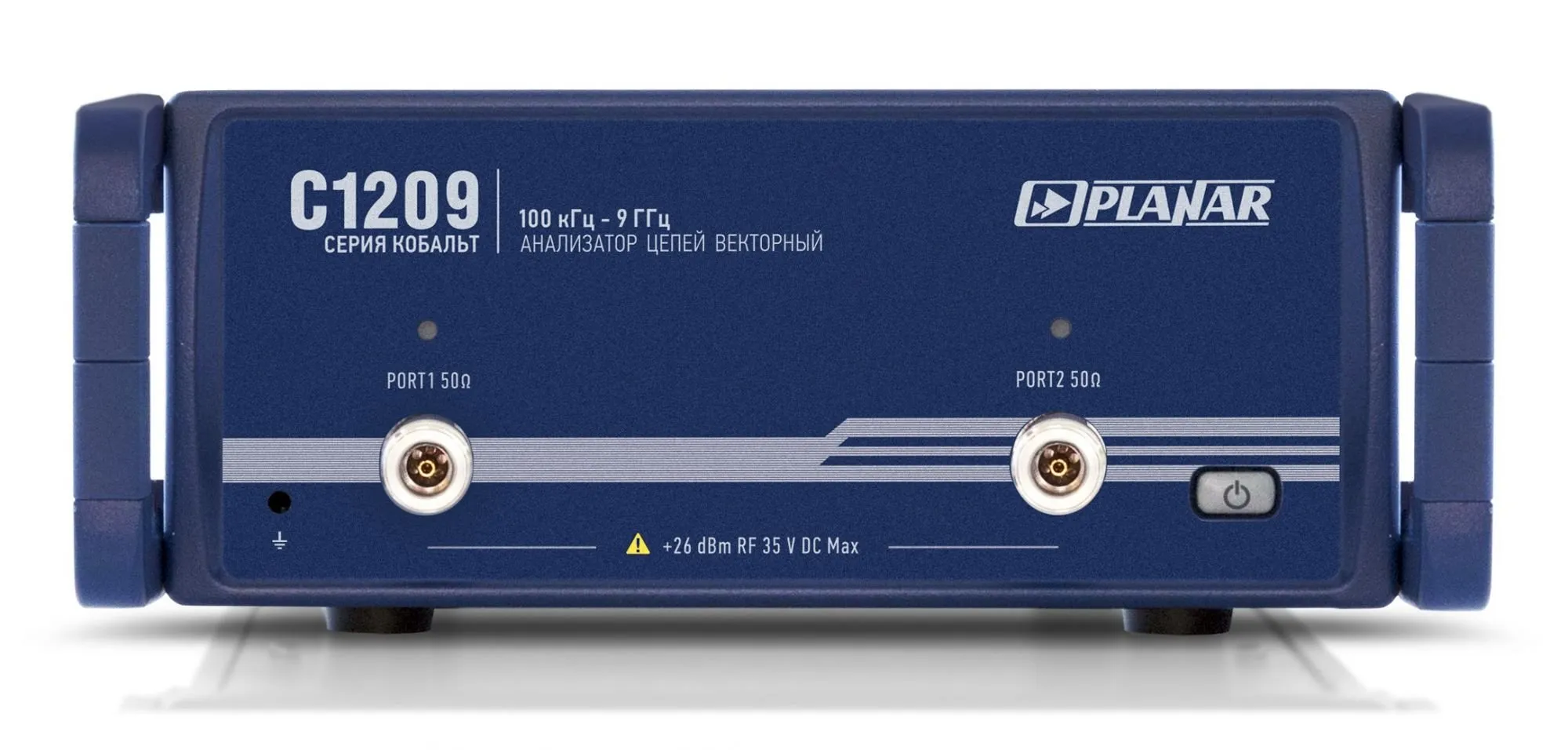

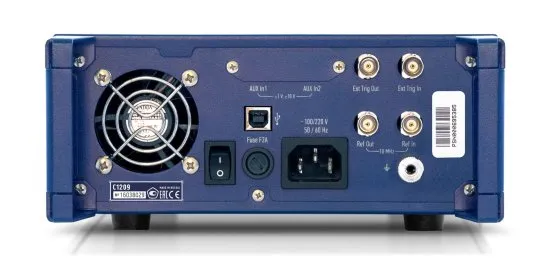

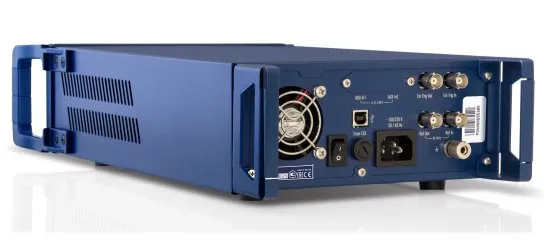

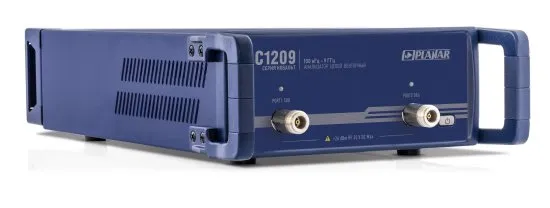

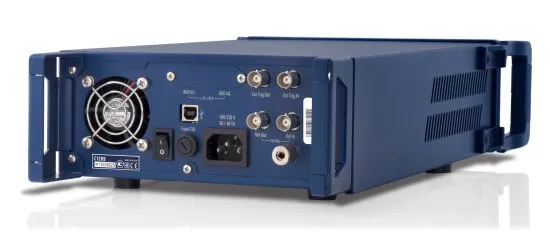

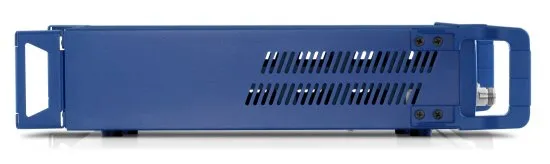

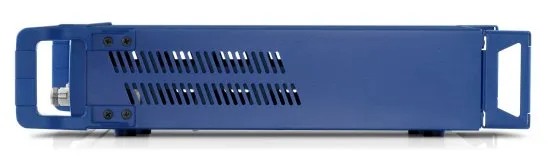

Конструктивно ВАЦ выполнен в виде блока, предназначенного для установки в телекоммуникационную стойку 19''. На передней панели прибора находятся измерительные порты со светодиодными индикаторами, кнопка включения/выключения питания, клемма заземления. На задней расположены выключатель питания, разъем для подключения кабеля питания, выход синхронизации, вход синхронизации, выход внешнего опорного генератора 10 МГц, вход внутреннего опорного генератора 10 МГц, входы для измерения напряжений постоянного тока (опционально), разъем USB 2.0, клемма заземления, плавкий предохранитель.
Прибор найдет широкое применение в области проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов. Для этого ВАЦ имеет возможность удаленного управления по протоколам COM, TCP/IP Socket.
В комплект поставки включены: анализатор цепей, USB кабель, кабель питания программное обеспечение и руководство по эксплуатации на USB накопителе, методика поверки, формуляр. ПО совместимо с ПК, ноутбуками, планшетами, работающими под управлением ОС Windows, либо опционально – ОС Linux. ПО осуществляет обработку информации и предоставляет интерфейс пользователя. Измерительные кабели, переходы и средства калибровки в комплект поставки не входят.
