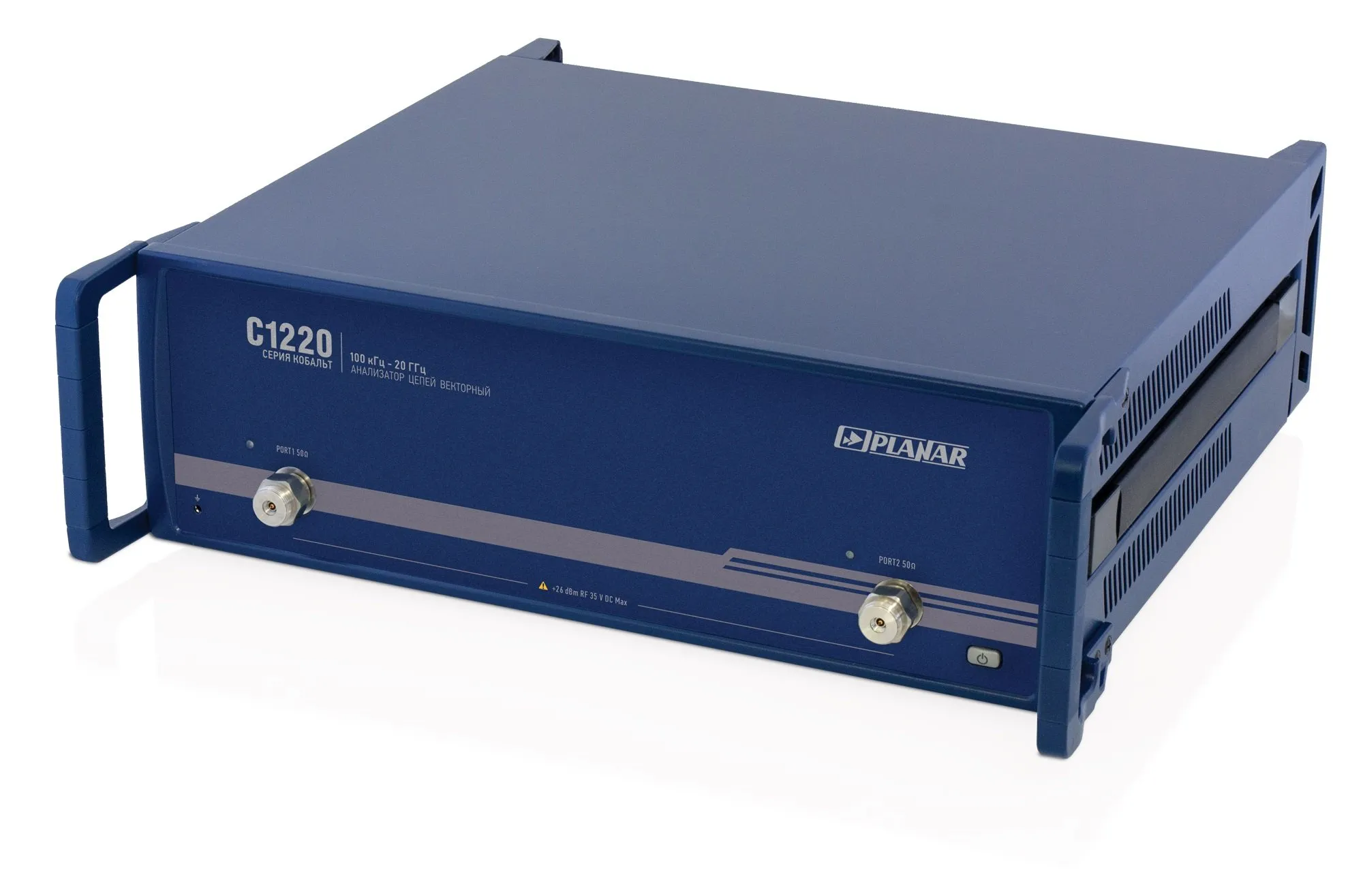

PLANAR С1220 – двухпортовый векторный анализатор цепей из серии Кобальт. Основным назначением которого является измерение комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Среди измеряемых параметров, такие как S11, S21, S12, S22. PLANAR С1220 имеет переключатель тестирующего сигнала на измерительные порты, что позволяет производить измерения всех параметров за одно подключение.
Для работы с устройством требуется установка специализированного ПО, которое поставляется в комплекте. Оно предназначено для работы на ПК с операционной системой Windows или Linux (опционально). Возможно включение прибора в автоматизированные испытательные комплексы, благодаря поддержке протоколов COM, TCP/IP Socket.
Отличительной чертой данного ВАЦ является высокая надежность, точность и широкий динамический диапазон измерений. Благодаря этому обеспечивается высокая эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности.
Векторный анализатор цепей PLANAR C1220 найдет широкое применение при разработке различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, а также при их проверке и настройке в условиях промышленного производства и научно-исследовательских лабораторий.
Комплект поставки: анализатор цепей векторный PLANAR C1220, кабель USB, кабель питания, программное обеспечение и руководство по эксплуатации на флеш-накопителе, методика поверки, формуляр.
Основные характеристики
|
Диапазон рабочих частот: от 100 кГц до 20,0 ГГц; Минимальный шаг установки частоты: 1 Гц; Погрешность установки частоты: ±2x10^–6; Полоса измерительного фильтра: от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7; Динамический диапазон измерений: не менее 145 дБ; Диапазон регулирования выходной мощности: от -60 до +10 дБ/мВт; Средний уровень шума: -133 дБм/Гц; СКО трассы: 0,001 дБ; Измеряемые параметры: S11, S21, S12, S22; Режимы измерений: S-параметры, линейность, импеданс, преобразование частоты, временная область, напряжение; Импеданс: 50 Ω; Число портов: 2, тип NMD 3,5 мм, вилка; Число каналов: до 16 логических независимых измерительных каналов; Время измерения на одной частоте: 12 мкс; Количество точек измерения за одно сканирование: от 1 до 500 001; Питание: 220 В переменного тока при частоте 50 Гц; Диапазон рабочих температур: от +5°С до +40°С; Размеры: 600 х 440 х 140 мм; Возможность монтажа в стойку 19''; Вес: 22,0 кг; Гарантия: 3 года; |
