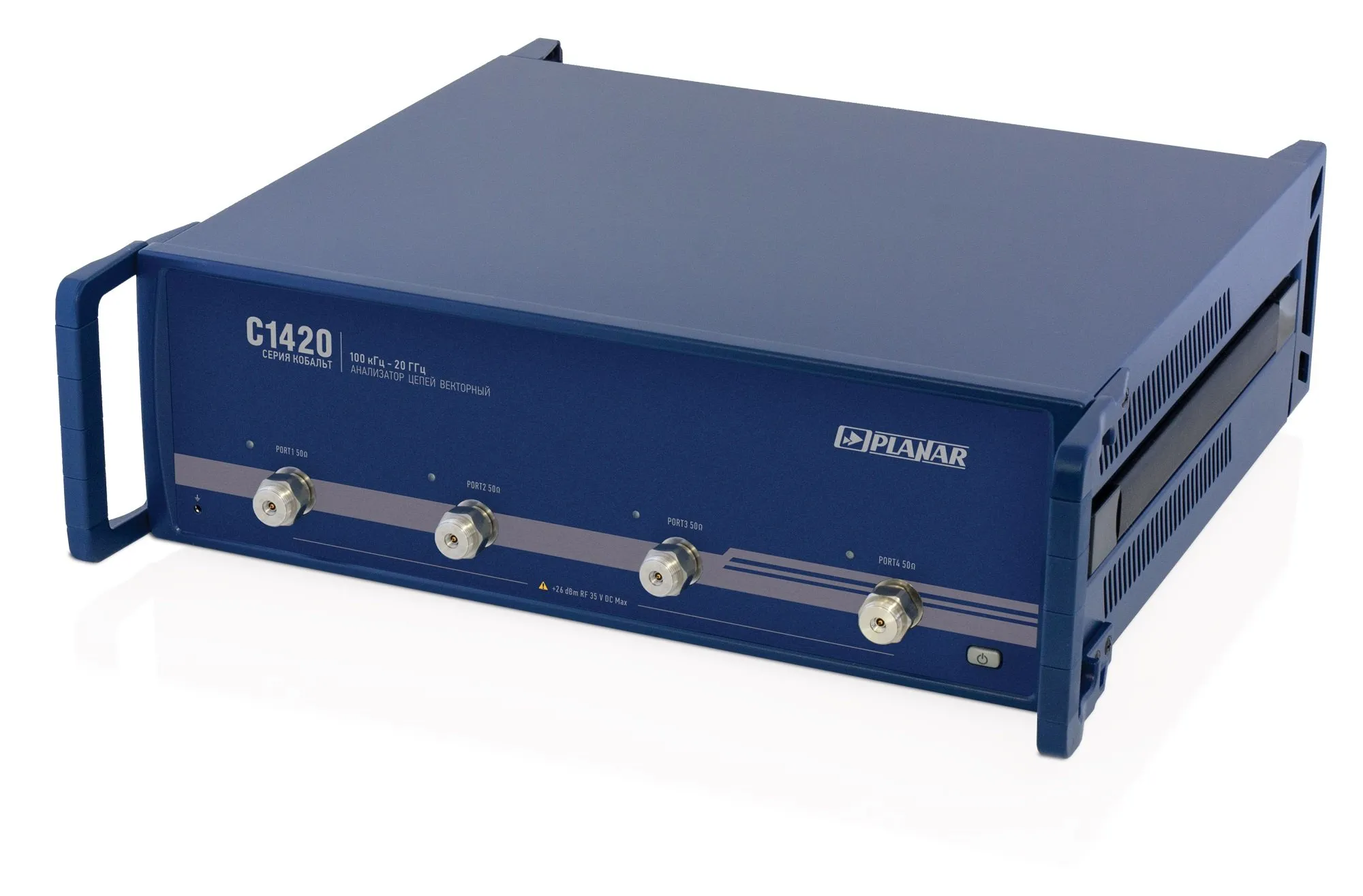

Векторный анализатор цепей PLANAR С1420 из серии Кобальт – четырехпортовый прибор, работающий в диапазоне частот от 100 кГц до 20,0 ГГц.
Устройство оснащено 4-мя измерительными портами и имеет 2 синхронизированных генератора испытательного сигнала, за счет чего возможно одновременное проведение измерения 16-ти элементов матрицы рассеяния четырехпортового устройства за одно подключение.
Основные режимы измерений: S-параметры (S11…S44), линейность, импеданс, преобразование частоты, балансные измерения, временная область, напряжение.
Векторный анализатор цепей PLANAR С1420 поставляется с кабелем USB для подключения к ПК, кабелем питания, формуляром, методикой поверки и флешкой с ПО (для OC Windows или ОС Linux) и руководством по эксплуатации, состоящем из двух частей.
Измерительные кабели, переходы и средства калибровки в комплект поставки на входят и поставляются по отдельному заказу.
Основные характеристики
|
Диапазон рабочих частот: от 100 кГц до 20,0 ГГц; Минимальный шаг установки частоты: 1 Гц; Полоса измерительного фильтра: от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7; Динамический диапазон измерений: не менее 145 дБ; Диапазон регулирования выходной мощности: от -60 до +10 дБ/мВт; Средний уровень шума: -133 дБм/Гц; СКО трассы: 0,001 дБ; Измеряемые параметры: S11, S12, S21 … S44; Режимы измерений: S-параметры, линейность, импеданс, преобразование частоты, балансные измерения, временная область, напряжение; Импеданс: 50 Ω; Число портов: 4, тип N; Время измерения на одной частоте: 12 мкс; Питание: 220 В переменного тока при частоте 50 Гц; Диапазон рабочих температур: от +5°С до +40°С; Размеры: 600 х 440 х 140 мм; Возможность монтажа в стойку 19''; Вес: 22,0 кг; Гарантия: 3 года; |
